iTHERM TM412
Rugosité de surface
Têtes de raccordement
Endress+Hauser
significative. Les températures de service maximales peuvent diminuer considérablement en cas de
conditions anormales comme une charge mécanique élevée ou des produits agressifs.
Température max.
recommandée pour une
Désignation
utilisation continue dans
l'air
AISI 316L
650 °C (1 202 °F)
1)
Utilisation limitée à 800 °C (1472 °F) pour de faibles charges de compression et dans des produits non
corrosifs. Pour de plus amples informations, contacter Endress+Hauser.
Valeurs des surfaces en contact avec le produit :
Surface standard, polissage mécanique
1)
Polissage mécanique
, polissage fin
1)
Polissage mécanique
, polissage fin et électropolissage
1)
Ou traitement équivalent garantissant R
2)
Non conforme à ASME BPE
Toutes les têtes de raccordement ont une forme et une taille internes conformes à la norme DIN EN
50446, une face B et un raccord de capteur de température doté d' u n filetage ½" NPT. Toutes les
dimensions en mm (in). Les exemples de presse-étoupes dans les schémas correspondent à des
raccords M20x1,5 avec des presse-étoupes en polyamide non Ex. Spécifications sans transmetteur
pour tête de sonde monté. Pour les températures ambiantes avec transmetteur pour tête de sonde
monté, voir la section ' E nvironnement' . → 22
Comme caractéristique spéciale, Endress+Hauser propose des têtes de raccordement avec une
accessibilité optimisée aux bornes pour faciliter le montage et la maintenance.

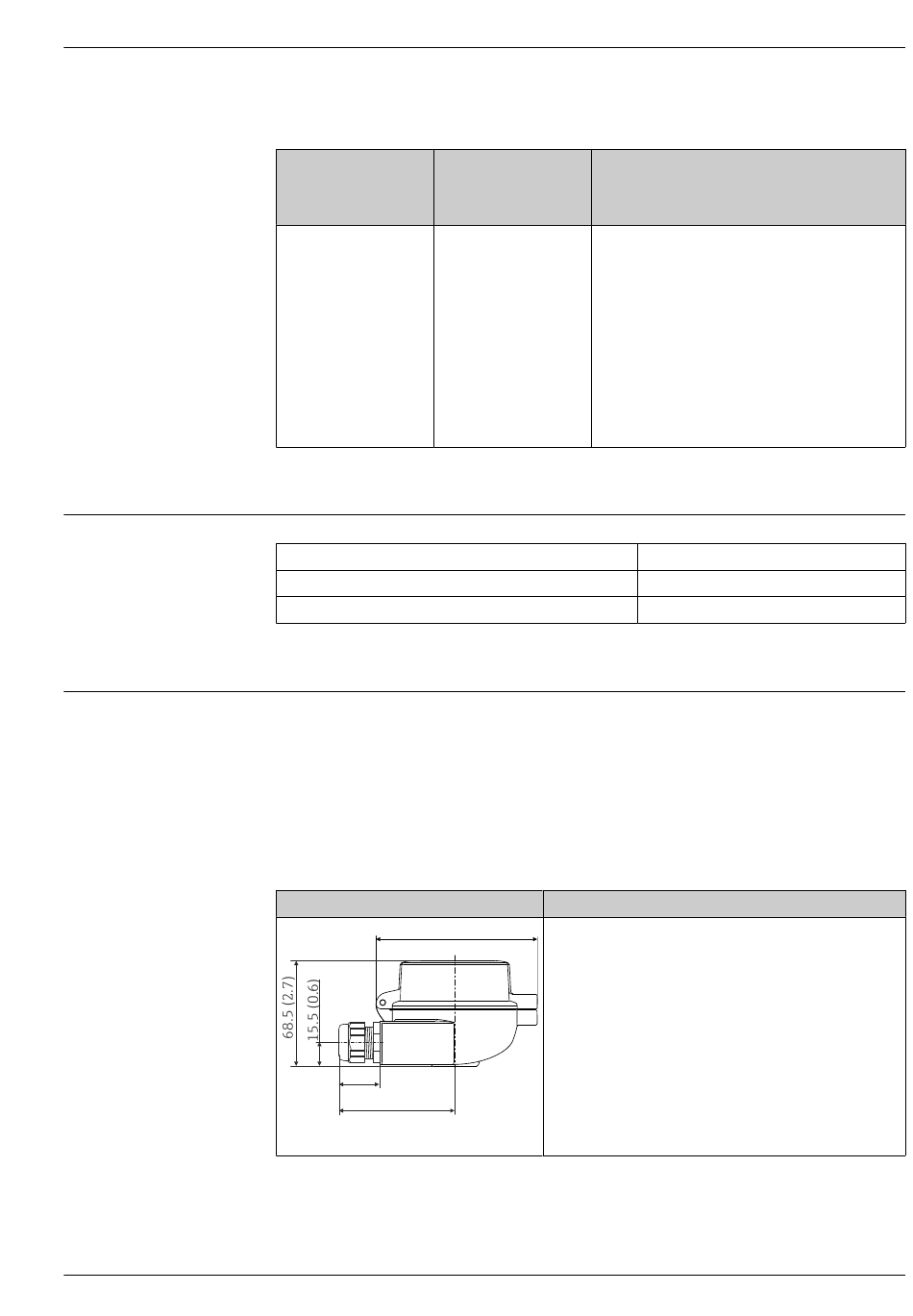

TA30A
107.5 (4.23)
28
(1.1)
78 (3.1)
Propriétés
1)
• Inox austénitique
• Haute résistance à la corrosion en général
• Grâce à l' a jout de molybdène, particulièrement
résistant à la corrosion dans les environnements
chlorés et acides non oxydants (par ex. acides
phosphoriques et sulfuriques, acétiques et tartriques
faiblement concentrés)
• Résistance accrue à la corrosion intergranulaire et à
la corrosion par piqûres
• La partie en contact avec le produit à partir d' u n
protecteur 316L résiste à un process de passivation
avec un acide sulphurique à 3 %
• Disponible avec des capteurs à marquage 3-A
1)
R
a
2)
R
a
R
a
max
a
Spécification
• Indice de protection :
• IP66/68 (boîtier NEMA type 4x)
• Pour ATEX : IP66/67
• Température : –50 ... +150 °C (–58 ... +302 °F) sans presse-
étoupe
• Matériau : aluminium, revêtement poudre de polyester
Joints : silicone
• Entrée de câble filetée : G ½", ½" NPT et M20x1,5 ;
• Raccordement de l' a rmature de protection : ½" NPT, M24x1,5
• Couleur tête : bleu, RAL 5012
• Couleur capot : gris, RAL 7035
• Poids : 330 g (11,64 oz)
• Borne de terre interne et externe
A0009820
• Disponible avec des capteurs à marquage 3-A
≤ 0,76 µm (30 µin)
≤ 0,38 µm (15 µin)
≤ 0,38 µm (15 µin)+ électropolissage
31
