consignes d'installation

INSTALLATION DU FOYER AVEC TERMINAISON HORIZONTALE

Installer le système d'évacuation conformément aux
directives fournies par le fabricant incluses avec les
pièces de l'appareil.
1. Placer l'appareil à l'emplacement désiré. Véri-
fier si les colombages muraux ou les chevrons
de toit font obstruction au passage du conduit
d'évacuation à installer. Si tel est le cas, vous
pouvez modifier l'emplacement du foyer. Insérer
la ligne de gaz, de préférence à droite du foyer
et la ligne électrique à gauche (le boîtier de
raccordement se trouve sur le côté gauche).
2. Les tuyaux et raccords Direct Vent sont équipés
d'embouts spéciaux ''twist-lock'' pour connecter
le système d'évacuation à la buse de sortie
de l'appareil. Un adaptateur ''twist-lock'' est
requis. Dans le cas des systèmes de conduits
à évacuation directe de Simpson Dura-Vent,
utiliser un adaptateur ''twist-lock''.
3. Appliquer du scellant Mill-Pac à l'intérieur de
la partie externe de l'adaptateur ainsi que
sur la buse interne de sortie du foyer. Enfiler
l'adaptateur sur les buses interne et externe de
sortie de l'appareil. Fixer uniquement à la buse
externe à l'aide des 3 vis fournies (perforer des
trous de guidage rendra la tâche plus aisée).
Mettre le foyer à niveau et le fixer à la structure
d'encadrement à l'aide de clous ou de vis en
passant par les brides de clouage.
4. Monter l'assemblage des tuyaux et des coudes
aux longueurs désirées sur l'adaptateur de
l'appareil et serrer (tourner-verrouiller) les
raccords pour une parfaite étanchéité.
Remarque :
a) Dispositif à verrouillage rotatif : Les parties
femelles des conduits et des raccords sont
munies de quatre entailles dans lesquelles
viennent se glisser les parties mâles des
conduits et des raccords. Pour assembler
deux conduits au moyen de ce dispositif,
les orienter de façon à ce que les quatre
entailles se retrouvent face aux quatre crans
(schéma 1) et les insérer l'un dans l'autre.
Effectuer ensuite une rotation d'environ un
quart de tour vers la droite jusqu'à ce que
les deux conduits soient bien verrouillés. Les
entailles ne sont pas visibles de l'extérieur
des raccords ou des conduits. Regarder à
l'intérieur pour les localiser.
Mill-Pac

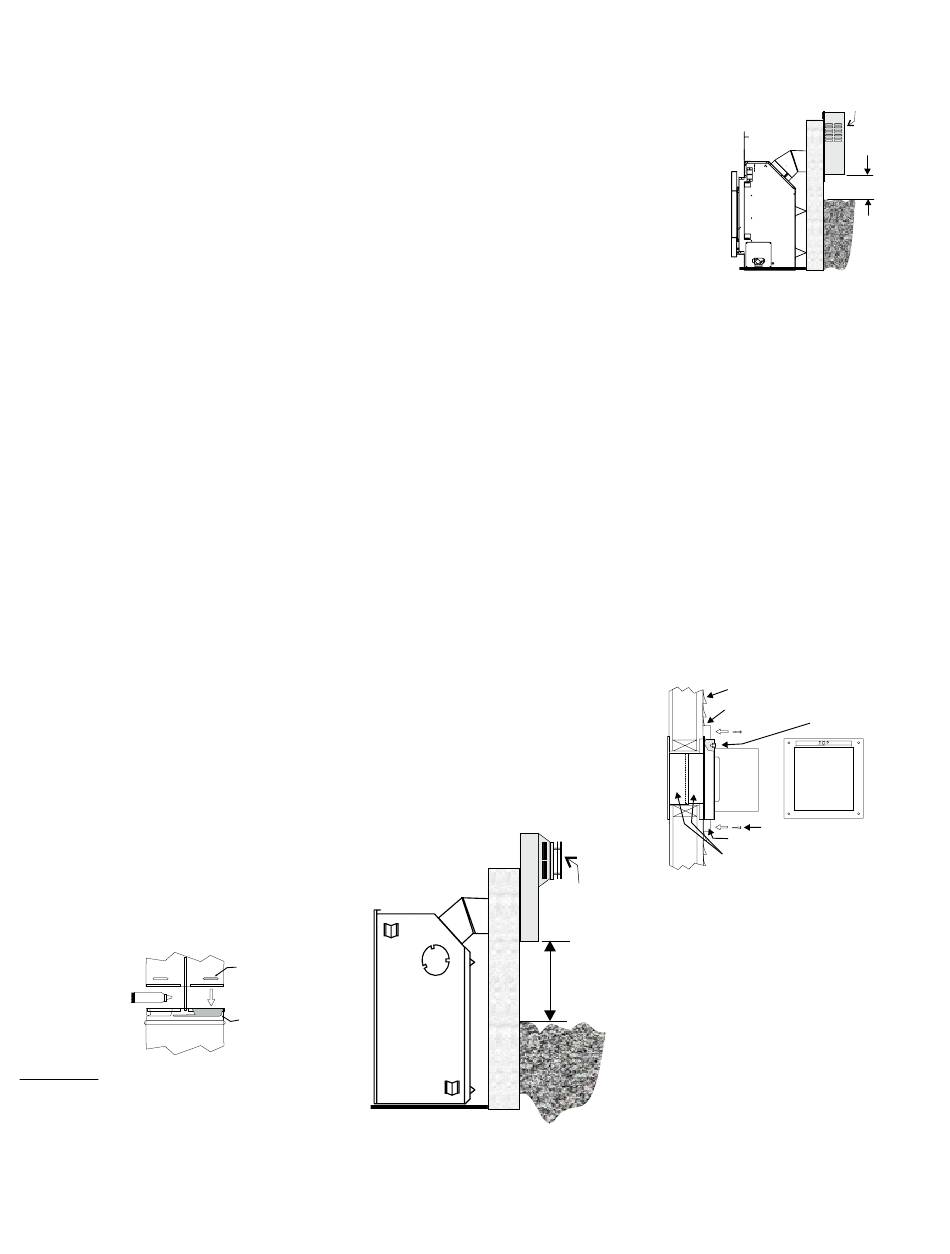

Schéma 1
REMARQUE : Pour de meilleurs résultats et
une performance optimale d'un système
d'évacuation homologué, il est vivement
recommandé d'appliquer du scellant Mill-
Pac (fourni) sur la partie interne de chaque
raccord de conduit. Le non-respect de cette
procédure peut causer des problèmes de
tirage ou de performance qui ne sont pas
couverts par la garantie.
28 | Foyer au gaz Horizon
b) Les sections horizontales de conduits
doivent être supportées à tous les 3 pieds
de conduit (0,9 m). Des fixations murales
sont disponibles à cet effet.
5. Tracer sur le mur l'ouverture carrée de 10 po
de large. Le centre de ce carré doit être aligné
avec l'axe central du conduit horizontal. Dé-
couper l'ouverture dans le mur extérieur puis
faire un contour de découpe propre pour la sortie
d'évacuation. Si le mur traversé est en matériaux
non combustibles (ex. blocs de maçonnerie ou
béton), une ouverture de 8 po (203 mm) de
diamètre est acceptable.
Remarque :
a) La section horizontale d'évacuation doit être
au même niveau que l'ouverture de sortie,
ou bien avoir une pente montante de 1/4
po à chaque pied de longueur. Ne jamais
installer un conduit en pente descendante.
Cela pourrait causer une surchauffe de
l'appareil et augmenter le risque d'incendie.
b) L'emplacement de la sortie du conduit
horizontal d'évacuation sur un mur extérieur
doit être conforme à tous les codes du
bâtiment locaux et nationaux et ne pas être
bloqué ni obstrué. Consulter la section sur
les emplacements des sorties d'évacuation
pour plus de détails.
c) Terminaisons en tuba :
Pour les installations nécessitant une pente
montante verticale à l'extérieur du bâtiment,
des terminaisons en tuba de 14 po et 36 po
sont disponibles, ainsi qu'une évacuation
standard à pente montante (schémas 2 & 2a).
Suivre les mêmes consignes d'installation
que celles pour les terminaisons horizontales
standard. NE JAMAIS installer un tuba à
l'envers.
Pattes
de verrouillage
femelles
Pattes
de verrouillage
mâles
*Tel que spécifié au CGA B149 Installation Code.
Les codes et règlements locaux peuvent exiger des
dégagements différents.
HZ33CE-10
®
Tuba
12 po* min.
(305 mm)
Schéma 2
Termina on
en pente montante
Schéma 2a
Installation du tuba au-dessous du
niveau du sol
Si la terminaison en tuba doit être installée
au-dessous du niveau du sol (par ex. un
sous-sol), un drainage adapté doit être
effectué pour éviter toute infiltration d'eau
dans la terminaison en tuba. Se reporter
aux consignes d'installation en tuba pour
plus de détails. Ne tenter en aucun cas
d'encastrer le tuba dans le mur ou dans
tout autre type d'isolation.
6. La flèche située sur le chapeau
d'évacuation doit pointer vers le haut.
S'assurer que les dégagements de 1-1/2
po par rapport aux matériaux combustibles
sont respectés (schéma 3). Mettre en place le
chapeau d'évacuation. Utiliser les chapeaux
d'évacuation horizontale AstroCap
autre chapeau homologué.
Les quatre vis à bois fournies doivent être
remplacées par des fixations appropriées
pour les revêtements de stuc, de briques,
de béton ou tout autre type de revêtement.
Revêtement mural
Appliquer le scellant
Visser la partie supérieure horizontale
sur les 4 côtés
du chapeau sur l'espaceur pour
revêtement de vinyle
Vis
Espaceur pour revêtement mural
Bague murale
Schéma 3
REMARQUE : En cas d'installation d'une
terminaison sur un revêtement mural en
vinyle, on peut utiliser un espaceur pour
revêtement de vinyle ou des fourrures
en bois pour s'assurer que le chapeau
d'évacuation n'est pas encastré dans le
revêtement mural.
7. Avant de connecter la section horizon-
tale du conduit d'évacuation au chapeau
d'évacuation, placer la bague murale sur
le conduit d'évacuation. La bague murale
est requise pour toutes les terminaisons
horizontales.
is
6-1/4 po min. *
(159 mm)
MC ou tout
