SmartAct S1024-2POS / S10230-2POS, S2024-2POS / S20230-2POS
MODELES
N° de commande
S1024-2POS
S1024-2POS-SW2
S10230-2POS
S10230-2POS-SW2
S2024-2POS
S2024-2POS-SW2
S20230-2POS
S20230-2POS-SW2

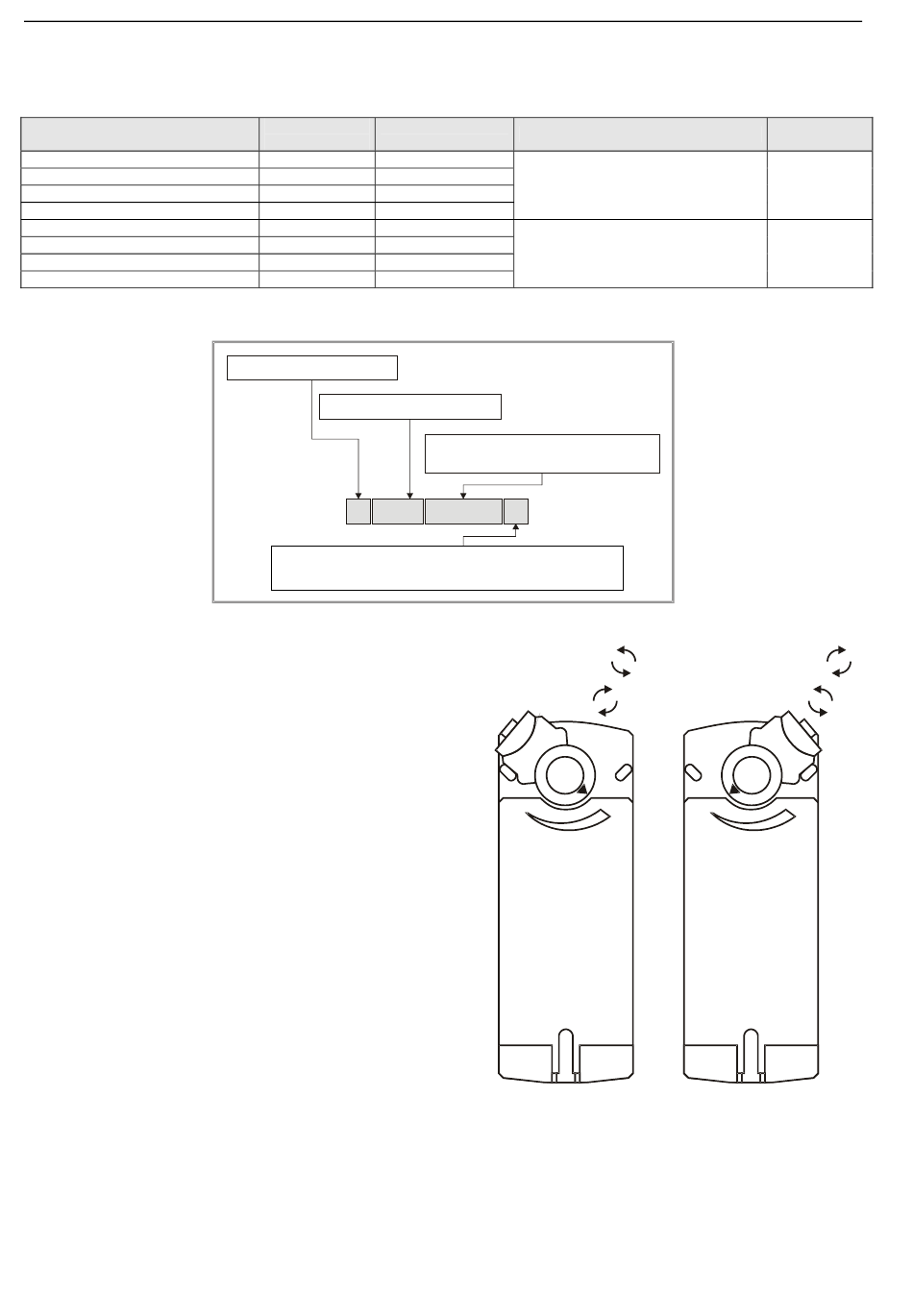

Code d'identification du produit
CARACTERISTIQUES DE BASE
Contenu du kit
1
Adaptateur d'axe à auto-centrage
2
Segment de retenue
3
Echelles d'angles de rotation (0 à 90° / 90 à 0°)
4
Butées mécaniques de fin de course (non réglables)
5
Clé hexagonale pour réglage manuel
6
Sélecteur de sens de rotation
7
Capot d'accès
Mouvement de rotation
Les servo-moteurs sont conçus pour actionner un registre
d'air en entraînant l'axe du registre, soit dans le sens horaire,
soit dans le sens anti-horaire.
NOTA : Les servo-moteurs sont expédiés à l'état
complètement fermé (position de rappel sous
ressort).
Commande à 2 positions
Les servo-moteurs peuvent être commandés par un
régulateur à Tout ou Rien à 2 positions (ouvrir/fermer). Se
reporter aux schémas de câblage pour le bon raccordement.
Indication de position
La position du moyeu en rotation est indiquée par une flèche,
sur celui-ci en regard des graduations de l'étiquette.
FR0B-0462
07R0-GE51
Tension
d'alimentation
24 V CA
24 V CA
230 V CA
230 V CA
24 V CA
24 V CA
230 V CA
230 V CA
N = sans ressort de rappel
S = avec ressort de rappel
10 = 10 Nm
20 = 20 Nm
SmartAct S
2 0
Caractéristiques optionnelles (veuillez spécifier, le cas échéant) :
-
2POS = ON / OFF
-
SW2 = deux contacts auxiliaires intégrés
Fig. 1. Code d'identification du produit
Contacts
Consommation électrique
auxiliaires
--
2
14 VA (en rotation) / 6 VA (maintien)
--
2
--
2
16 VA (en rotation) / 6 VA (maintien)
--
2
010 = modulant + flottant
24 = 24 V
230 = 230 V
X
2
3
0
Sens AH pour fermer
(position sécurité)
Sens H pour ouvrir
Fig. 2. Orientation de montage
2
Couple
10 Nm
20 Nm
Sens H pour fermer
(position sécurité)
Sens AH pour ouvrir
