Annexe B

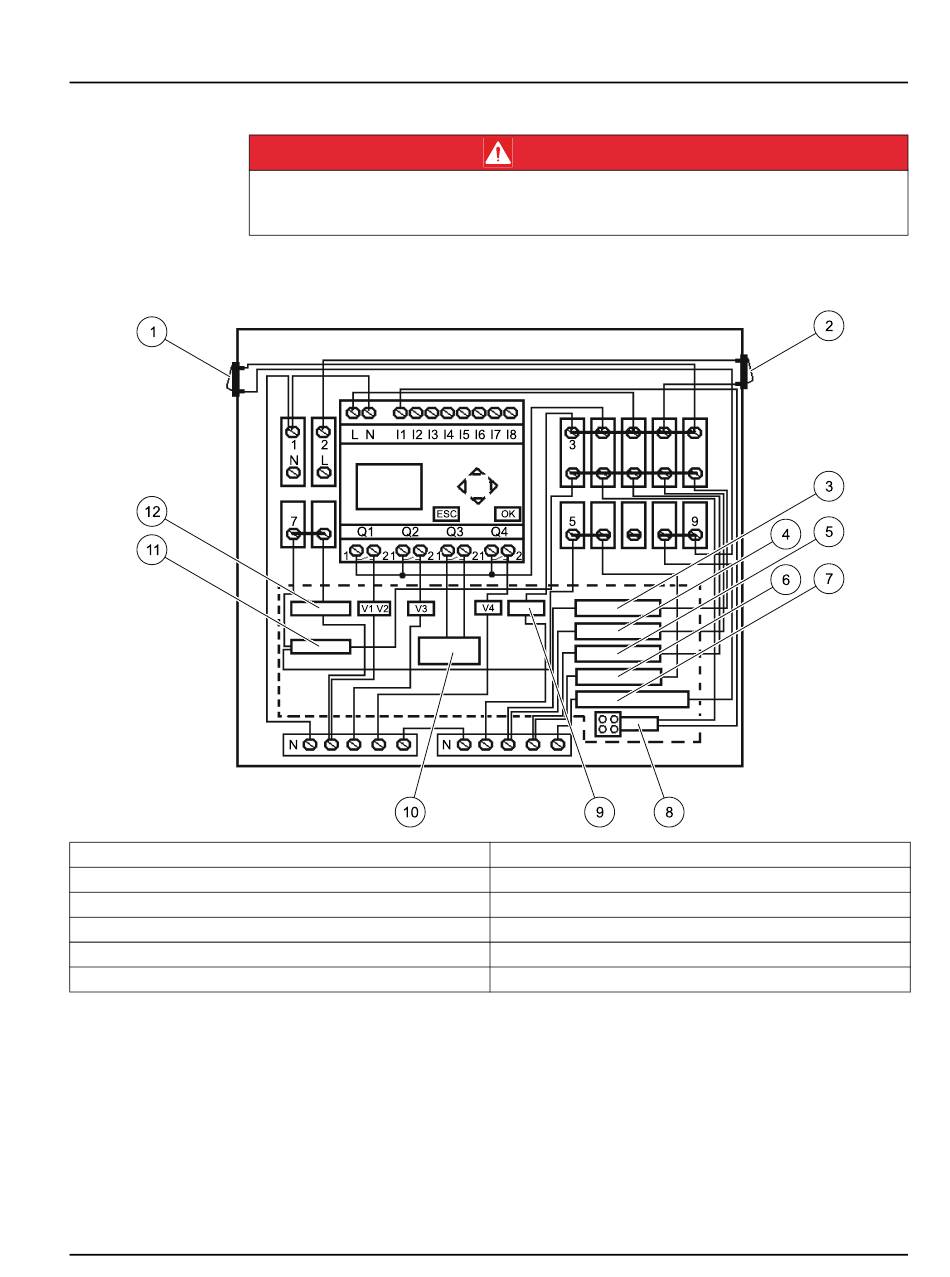

Figure 14

Plan d'assignation

1
Interrupteur de mini-pompe (en option)
2
Interrupteur marche/arrêt
3
Bande chauffante 1, côté aspiration
4
Bande chauffante 2, côté pression
5
Bande chauffante 3, drain - trop-plein
6
Chauffage de l'armoire
Plan d'assignation du système de contrôle en
boucle ouverte
Risque de choc électrique!
Lors de la réalisation de travaux de maintenance, désactivez systématiquement l'interrupteur
principal sur la droite du boîtier de contrôle en boucle ouverte et retirez la fiche.
D A N G E R
7
Mini-pompe (en option)
8
Signal
9
Pompe de perméat
10 Emetteur d'impulsions de la pompe de perméat
11 Thermostat
12 Ventilateur extérieur
45
