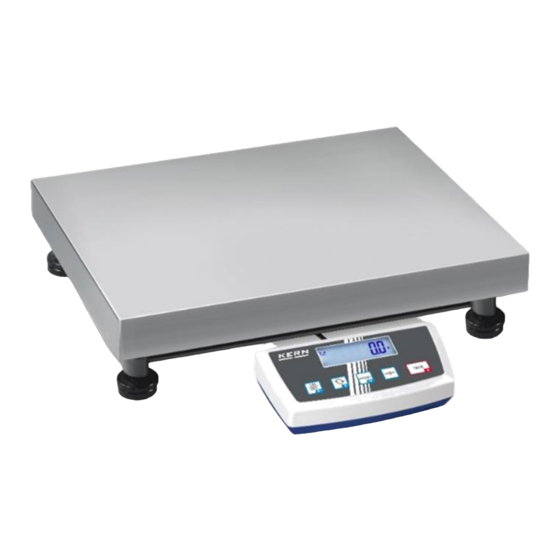

KERN DS 3K0.01S Notice D'utilisation
Masquer les pouces
Voir aussi pour DS 3K0.01S:
- Mode d'emploi (39 pages) ,
- Mode d'emploi (42 pages) ,
- Mode d'emploi (124 pages)
Table des Matières
Manuels Connexes pour KERN DS 3K0.01S
Sommaire des Matières pour KERN DS 3K0.01S
- Page 1 KERN & Sohn GmbH www.kern-sohn.com Ziegelei 1 +0049-[0]7433-9933-0 72336 Balingen-Frommern +0049-[0]7433-9933-149 Allemagne info@kern-sohn.com Notice d’utilisation Balance de plateforme KERN DS Type TDS-A Version 1.0 2022-08 TDS-BA-f-2210...
-
Page 2: Table Des Matières
KERN DS Version 1.0 2022-08 Notice d’utilisation Balance de plateforme Contenu Caractéristiques techniques ................. 4 Déclaration de conformité ..................9 Aperçu de l’appareil ................... 10 Composants ....................10 Éléments de commande ................11 Vue d’ensemble du clavier ................11 3.2.1 3.2.2 Entrée numérique ....................12... - Page 3 Ajustage ...................... 18 Ajustage externe < CalExt > ..............19 7.8.1 Ajustage externe par poids d'ajustage défini par l'usager < caleud > ..20 7.8.2 Constante de gravitation lieu d'ajustage < graadj > ........22 7.8.3 Constante de gravitation lieu d'installation < grause > .......23 7.8.4 Régime de base ....................
- Page 4 Menu de Mise à point ................51 Aperçu < setup > ..................51 13.3.1 Communication avec les appareils périphériques par connexion KUP ... 55 KERN Communications Protocol (KERN protocole d’interface) ....56 14.1 Fonctions d’édition ................... 57 14.2 Mode de totalisation < sum > .................57 14.2.1...
-
Page 5: Caractéristiques Techniques
1 Caractéristiques techniques KERN DS 3K0.01S DS 5K0.05S DS 8K0.05 Numéro d'article / Type TDS 3K0.01S-A TDS 5K0.05S-A TDS 8K0.05-A Lisibilité (d) 0,01 g 0,05 g 0,05 g Plage de pesée (max) 3 kg 5 kg 8 kg Reproductibilité 0,02 g... - Page 6 KERN DS 10K0.1S DS 16K0.1 DS 20K0.1 Numéro d'article / Type TDS 10K0.1S-A TDS 16K0.1-A TDS 20K0.1-A Lisibilité (d) 0,1 g 0,1 g 0,1 g Plage de pesée (max) 10 kg 16 kg 20 kg Reproductibilité 0,1 g 0,1 g 0,1 g Linéarité...
- Page 7 DS 36K0.2 DS 36K0.2L KERN DS 30K0.1 DS 30K0.1L Numéro d'article / Type TDS 30K0.1-A TDS 30K0.1L-A TDS 36K0.2-A TDS 36K0.2L-A Lisibilité (d) 0,1 g 0,1 g 0,2 g 0,2 g Plage de pesée (max) 30 kg 30 kg 36 kg 36 kg Reproductibilité...
- Page 8 DS 100K0.5 KERN DS 60K0.2 DS 65K0.5 Numéro d'article / Type TDS 60K0.2-A TDS 65K0.5-A TDS 100K0.5-A Lisibilité (d) 0,2 g 0,2 g 0,5 g Plage de pesée (max) 60 kg 60 kg 100 kg Reproductibilité 0,4 g 0,5 g 0,5 g Linéarité...
- Page 9 DS 150K1 KERN Numéro d'article / Type TDS 150K1-A Lisibilité (d) Plage de pesée (max) 150 kg Reproductibilité Linéarité ± 3 g Poids de pièce minimum pour le comptage de pièces sous conditions de laboratoire* Poids de pièce minimum pour le comptage de 10 g pièces sous conditions...
-
Page 10: Déclaration De Conformité
** Poids de pièce le plus petit pour le comptage de pièces – sous conditions normales: ➢ Il y a des conditions d’ambiance agitées (souffle de vent, vibrations) ➢ Les pièces de comptage se dispersent Déclaration de conformité Vous pouvez trouver la déclaration UE/CE en ligne sur: www.kern-sohn.com/ce TDS-BA-f-2210... -
Page 11: Aperçu De L'appareil
3 Aperçu de l’appareil 3.1 Composants Pos. Désignation Pos. Désignation Plateau de pesée Clavier Raccordement de l'adaptateur Boîtier de batterie électrique Connexion KUP (Port universel KERN) Indicateur de niveau (la position dépend du modèle) Afficher vis de pied TDS-BA-f-2210... -
Page 12: Éléments De Commande
3.2 Éléments de commande 3.2.1 Vue d’ensemble du clavier Touche Nom Fonction en mode de Fonction dans le menu commande ➢ Mise en marche / arrêt ➢ Touche de navigation ➢ Mettre en marche / à ➢ Niveau de menu vers Touche l'arrêt l'éclairage arrière... -
Page 13: Entrée Numérique
3.2.2 Entrée numérique Touche Désignation Fonction Sélectionner chiffre Touche de navigation Valider l’entrée. Appuyer de façon repétée pour ➔ chaque décimale. Attendre que la fenêtre de saisie numérique s’éteigne. Touche de navigation Réduire la chiffre clignotante (0 – 9) Touche de navigation Augmenter la chiffre clignotante (0 –... -
Page 14: Indications Fondamentales (Généralités)
La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d´utilisation/d´application dérogeant à ces dernières doivent faire l´objet d´une autorisation écrite délivrée par KERN. 4.3 Garantie La garantie n'est plus valable en cas de •... -
Page 15: Vérification Des Moyens De Contrôle
à cette opération sont disponibles sur le site KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD, KERN propose un calibrage rapide et économique pour les poids d´ajustage et les balances (sur la base du standard national). -
Page 16: Déballage, Installation Et Mise En Service
7 Déballage, installation et mise en service 7.1 Lieu d´installation, lieu d´utilisation La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement et avec précision à condition d´installer votre balance à... -
Page 17: Déballage Et Contrôle
La balance peut être branchée au réseau électrique uniquement si les données au niveau de la balance (auto-collant) et la tension du réseau électrique courant local sont identiques. N’utiliser que des blocs d'alimentation de courant KERN d’origine. L´utilisation d´autres marques n´est possible qu´avec l´autorisation de KERN. -
Page 18: Fonctionnement Pile Rechargeable (En Option)
7.5 Fonctionnement pile rechargeable (en option) ATTENTION La pile rechargeable a été adaptée au chargeur. Utiliser seulement l’adaptateur au secteur fourni. N’utilisez pas la balance pendant le processus de chargement. La pile rechargeable ne peut être remplacée que par le même ou par un type recommandé... -
Page 19: Raccordement D'appareils Périphériques
N´utilisez avec votre balance que des accessoires et des périphériques livrés par KERN, ces derniers étant adaptés de manière optimale à votre balance. 7.7 Première mise en service Pour obtenir des résultats exacts de pesée avec les balances électroniques, elles doivent avoir atteint leur température de service (voir temps d’échauffement au chap. -
Page 20: Ajustage Externe
7.8.1 Ajustage externe < CalExt > Pour appeler le menu de configuration, appuyer simultanément sur les touches TARE et ON/OFF et les maintenir enfoncées. Attendre que le premier point de menu < Cal > s'affiche. Confirmer avec la touche ➔, < CalExt > s'affiche. ... -
Page 21: Ajustage Externe Par Poids D'ajustage Défini Par L'usager
Mettre en place le poids d’ajustage et valider sur la touche ➔, < wait > suivi par < reMvld > est affiché. Lorsque < reMvld > est affiché, retirer le poids d'ajustage. Une fois l’ajustage correctement réalisé la balance revient automatiquement en mode de pesée. - Page 22 Valider la sélection sur la touche ➔.< Zero >,< Pt ld > suivi par la valeur pondérale du poids d’ajustage qu’on va placer, est affiché. Mettre en place le poids d’ajustage et valider sur la touche ➔, < wait > suivi par < reMvld > est affiché. ...
-
Page 23: Constante De Gravitation Lieu D'ajustage
7.8.3 Constante de gravitation lieu d'ajustage < graadj > Pour appeler le menu de configuration, appuyer simultanément sur les touches TARE et ON/OFF et les maintenir enfoncées. Attendre que le premier point de menu < Cal> s'affiche. Confirmer avec la touche ➔, <... -
Page 24: Constante De Gravitation Lieu D'installation
7.8.4 Constante de gravitation lieu d'installation < grause > Pour appeler le menu de configuration, appuyer simultanément sur les touches TARE et ON/OFF et les maintenir enfoncées. Attendre que le premier point de menu < Cal > s'affiche. ... -
Page 25: Régime De Base
8 Régime de base 8.1 Mise en marche / arrêt Mise en route Appuyez sur la touche ON/OFF. L’affichage s’illumine et la balance réalise une vérification automatique. Attendez jusqu’à ce que l'affichage de poids apparaisse. La balance est maintenant prête à peser avec l’application activée comme dernière Arrêt: ... -
Page 26: Remise À Zéro
8.3 Remise à zéro Afin d’obtenir des résultats de pesage optimales, mettre la balance à zéro avant de peser. La mise à zéro n'est possible que dans la plage + 2% max. Pour des valeurs supérieures à + 2% Max, le message d'erreur < zlimit > apparaît. -
Page 27: Commutation De L'unité De Pesée
8.5 Commutation de l’unité de pesée La touche permet de commuter entre l'unité active 1 et l'unité 2. (Activer l'unité, cf. chap. 10.3.1.) A la mise en marche de la balance est affichée l’unité sélectionnée à la mise hors circuit de la balance. TDS-BA-f-2210... -
Page 28: Pesage Sous-Sol (En Option, Dépendant Du Modèle)
8.6 Pesage sous-sol (en option, dépendant du modèle) Grâce au pesage en sous-sol il est possible de peser des objets, qui par suite de leurs dimensions ou de leur forme ne peuvent pas être posés sur le plateau de la balance. -
Page 29: Conception D'utilisation
9 Conception d’utilisation Sortant de l’usine, la balance est délivrée avec des applications diverses (pesée normale, pesée de contrôle, comptage). Après la première mise en marche la balance se trouve dans l’application <Pesée>. Dans le menu d’application (voir chap.13.2.), cependant vous pouvez définir, en sélectionnant une application, dans quel mode la balance devra continuer à... - Page 30 En correspondance à l’application sélectionnée, seulement sont affichés les réglages spécifiques à l’application, de façon que vous arrivez rapidement au but sans détour. • Des informations concernant les réglages spécifiques à l’application se trouvent dans la description de l’application respective. •...
-
Page 31: Application
10 Application <Pesage> L'exécution d'une pesée et tarage simple est décrite au chap. 8.2 ou 8.4. D’autres possibilités spécifiques de réglage se trouvent dans les chapitres suivants. Si l’application <Pesage> déjà n’est pas activée, sélectionnez le réglage de menu < mode weig h >, voir chap. 9 10.1 Réglages spécifiques à... -
Page 32: Description Des Différentes Fonctions
10.2 Description des différentes fonctions 10.2.1 Reprendre le poids déposé comme valeur PRE-TARE. PtareactuAl < > Déposer le récipient de pesée Appeler le réglage de menu < Ptare > et confirmer sur la touche ➔. Pour reprendre le poids appliqué comme valeur PRE- TARE sélectionner la valeur sur les touches de navigation ... -
Page 33: Saisie Numérique Du Poids De Tare Connu
PtaremanuAl 10.2.2 Saisie numérique du poids de tare connu < > Appeler le réglage de menu < Ptare > et confirmer sur la touche ➔. Sur les touches de navigation choisir le réglage <manuAl > et confirmer sur la touche ➔. ... -
Page 34: Pesée À Pourcentage
10.2.4 Pesée à pourcentage L’application <Pesée à pourcentage> vous permet de contrôler le poids d’un échantillon, se référant à un poids référentiel. Sélectionner le réglage de menu < unit >. Poser le poids de référence, qui corresponde à 100 %. ... -
Page 35: Peser Avec Un Facteur De Multiplication
10.2.5 Peser avec un facteur de multiplication Vous déterminez ici par quel facteur le résultat de la pesée (en grammes) doit être multiplié. Ainsi, un facteur d'erreur connu peut par exemple être pris en compte immédiatement lors de la détermination du poids. ... -
Page 36: Mode De Pesée Molaire
10.2.6 Mode de pesée molaire Cette fonction calcule la quantité d'une substance (en mol) sur la base de la masse molaire et du poids de la substance. Sélectionner le réglage de menu <unit > et confirmer avec la touche ➔. ... -
Page 37: Touche De Changement Rapide
10.3 Touche de changement rapide La touche de changement rapide peut être affectée à une unité dans laquelle il est possible de passer rapidement et facilement à une autre unité active en cas de besoin. 10.3.1 Unités de pesage Activer l'unité: ... -
Page 38: Unités D'application
10.3.2 Unités d’application Lors de la sélection d'une unité d'application (%, Pcs, mol, FFA), les réglages nécessaires peuvent être sélectionnés directement après l'appel avec la touche Exemple de réglage "Pesée en pourcentage“ : Appuyer sur la touche , attendre que l'affichage clignote. -
Page 39: Application
11 Application <Comptage> Si l’application <Comptage> déjà n’est pas activée, sélectionnez le réglage de menu < mode count >, voir chap. 9 11.1 Réglages spécifiques à l'application Appel du menu: Appuyer sur la touche TARE et la maintenir enfoncée jusqu'à ce que <apcmen >... -
Page 40: Appliquer L'application
11.2 Appliquer l’application 11.2.1 Comptage de pièces La balance, avant de pouvoir compter les pièces, doit connaître le poids unitaire moyen ce qu’il est convenu d’appeler la référence. A cet effet il faut mettre en chantier une certaine quantité des pièces à compter. La balance détermine le poids total et le divise par le nombre de pièces ce qu’il est convenu d’appeler la quantité... - Page 41 Quantité de référence définie par l’utilisateur: Si nécessaire, mettre en place et tarer le récipient de pesage. Mettre en place la quantité voulue de pièces de référence. Appeler le réglage de menu < ref > et confirmer sur la touche ➔.
-
Page 42: Comptage De Contrôle
11.2.2 Comptage de contrôle La balance permet la pesée de matériau à un certain nombre ciblé dans des tolérances définies. Cette fonction permet également de contrôler si l’objet à peser se trouve à l’intérieur d’une plage de tolérance préétablie. Un bip sonore retentit (s’il est activé dans le menu) et un signal optique (repères de ) s’affiche lorsque la valeur ciblée est atteinte. - Page 43 Exécution: 1. Définir le nombre de pièces cible et les tolérances S'assurer que la balance se trouve en mode comptage et qu'un poids moyen à la pièce est défini (cf.chap. 11.2). Si nécessaire, commuter avec la touche Sélectionner le réglage de menu < ref >. ...
- Page 44 Sélectionnez le réglage < errlow > à l'aide des touches de navigation . Confirmer avec la touche ➔, la fenêtre de saisie numérique s'affiche. La position active clignote. Saisir la tolérance inférieure (entrée numérique cf. chap. 3.2.2) et confirmer. ...
-
Page 45: Application
12 Application <Checkweighing> 12.1 Réglages spécifiques à l'application Si l’application <Checkweighing> déjà n’est pas activée, sélectionnez le réglage de menu < mode check >, voir chap. 9 Appel du menu: Appuyer sur la touche TARE et la maintenir enfoncée jusqu'à ce que <apcmen >... -
Page 46: Appliquer L'application
12.2 Appliquer l’application 12.2.1 Pesée cible L’application pesée cible vous permet peser des matériaux jusqu’à un certain poids cible dans des limites de tolérance déterminées. Un bip sonore retentit (s’il est activé dans le menu) et un signal optique (repères de tolérance) s’affiche lorsque la valeur ciblée est atteinte. - Page 47 Exécution: 1. Définir le poids cible et les tolérances Sur les touches de navigation choisir le réglage <target > et confirmer sur la touche ➔. < value> s'affiche. Confirmer avec la touche ➔, la fenêtre de saisie numérique s'affiche.
- Page 48 Sélectionnez le réglage < errlow > à l'aide des touches de navigation . Confirmer avec la touche ➔, la fenêtre de saisie numérique s'affiche. La position active clignote. Saisir la limite inférieure pour l'écart de poids (saisie numérique cf.
-
Page 49: Pesée De Contrôle
12.2.2 Pesée de contrôle Avec l’application <Pesée de contrôle> on peut vérifier si le matériau à peser se trouve dans une certaine gamme de tolérance prédéfinie. Si les valeurs limite sont dépassées par le haut ou par le bas, il y a un signal optique et acoustique (si au préalable activé... - Page 50 Avec les touches de navigation , sélectionner le réglage < limlow >. Confirmer sur la touche ➔, la fenêtre de saisie numérique pour saisir la valeur-limite inférieure apparaît. La position active clignote. Saisir la valeur limite inférieure (saisie numérique cf. chap. 3.2.2) et confirmer.
-
Page 51: Menu
13 Menu 13.1 Navigation dans le menu Appel du menu: Menu d’application Menu de Mise à point Appuyer sur la touche TARE et la tenir Appuyer au même temps sur les touches enfoncée jusqu’à ce que le premier point TARE et ON/OFF et les maintenir enfoncées jusqu’à... -
Page 52: Menu De Mise À Point
13.3 Menu de Mise à point Dans le menu de mise à point vous avez la possibilité d’adapter avec les réglages le comportement de votre balance à vos exigences (p.ex. conditions d’environnement, processus spéciaux de pesée). Ces réglages sont globaux et ne dépendent pas de l’application choisie. 13.3.1 Aperçu <... - Page 53 Print intfce Rs232 Interface RS 232* Edition Interface USB* USB-d *uniquement en combinaison avec données l'interface KUP Activer/désactiver le mode de totalisation, voir chap. 14.2.1 prmode trig on, off manual Edition des données par appel de la touche PRINT (voir chap. 14.2.2) auto on, off Sortie automatique des données en cas de...
- Page 54 BEEPER Keys Activer/désactiver le signal acoustique sur la touche Signal sonore Signal acoustique à l’arrêt Check Slow Lent ch-ok Standard Fast Vite Cont. Continu Signal acoustique à l’arrêt Slow Lent ch-low Standard Fast Vite Cont. Continu Signal acoustique à l’arrêt Slow Lent ch-high...
- Page 55 Buttons Non documenté Affecter la touche de fonction Eclairage d'arrière-plan de l’affichage Blight mode always demeure en permanence allumé Eclairage du fond de l’écran L’éclairage d’arrière-plan est éteint après le d’affichage temps sans changement de charge ou sans timer intervention par l’opérateur défini dans le point de menu <...
-
Page 56: Communication Avec Les Appareils Périphériques Par Connexion Kup
Inversement, des commandes et saisies de données peuvent être effectuées à travers les appareils connectés. Les balances de la série DS sont équipées de façon standard d’une connexion KUP (KERN Universal Port). Comme interfaces pour vous sont disponibles les options suivantes: Adaptateur interface avec câble Exemples d’utilisation... -
Page 57: Kern Communications Protocol (Kern Protocole D'interface)
14.1 KERN Communications Protocol (KERN protocole d’interface) KCP est un jeu de commandes d'interface standardisé pour les balances KERN qui permet d'appeler et de commander beaucoup de paramètres et de fonctions d'appareil. On peut relier les appareils KERN avec KCP tout simplement à... -
Page 58: Fonctions D'édition
14.2 Fonctions d’édition 14.2.1 Mode de totalisation < sum > Par cette fonction sont additionnées les valeurs de pesée individuelles par appel de la touche dans la mémoire totalisatrice et éditées sur une imprimante raccordée en option. Activer la fonction: ... - Page 59 Protocole modèle (KERN YKB-01N): Réglage de menu prmode weight GNTPRT on & format short Première pesée Deuxième pesée Troisième pesée Nombre de pesées/ Somme totale Protocole modèle (KERN YKB-01N): Réglage de menu prmode weight SGLPRT on Première pesée...
-
Page 60: Edition Des Données Par Appel De La Touche Print
14.2.2 Edition des données par appel de la touche PRINT < manual > Activer la fonction: Dans le menu de mise à point appeler le réglage de menu <Print PrMode trig> et valider sur la touche ➔. ... -
Page 61: Edition Automatique De Données
14.2.3 Edition automatique de données < auto > L’édition de données est effectuée automatiquement sans appui sur la touche PRINT dès que la condition de sortie correspondante est remplie, en dépendance du réglage dans le menu. Activer la fonction et régler la condition d’édition: ... -
Page 62: Format Des Données
Les valeurs de pesée seront sorties dans l’intervalle défini. Protocole modèle (KERN YKB-01N): 14.3 Format des données Dans le menu Setup, sélectionner le réglage de menu <Print PrMode weight GNTPRt> et confirmer avec la ➔-touche. ... -
Page 63: Maintenance, Entretien, Élimination
Retirer immédiatement les matières à peser renversées sur la balance. 15.2 Maintenance, entretien L’appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l’autorisation de KERN. Avant d´ouvrir l´appareil, couper ce dernier du secteur. 15.3 Elimination L´élimination de l´emballage et de l´appareil doit être effectuée par l´usager selon le... -
Page 64: Aide Succincte En Cas De Panne
16 Aide succincte en cas de panne En cas d’une panne dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début. Panne Cause possible •... -
Page 65: Messages D'erreur
17 Messages d’erreur Message Explication d’erreur zlimit Plage de réglage du zéro dépassée UnderZ Plage de remise à zéro dépassée vers le bas instab Charge instable Erreur d’ajustage wrong Charge insuffisante Surcharge Lo Bat Capacité des piles / piles rechargeables épuisée TDS-BA-f-2210...
