Manuels Connexes pour KERN DE3K1N
Sommaire des Matières pour KERN DE3K1N

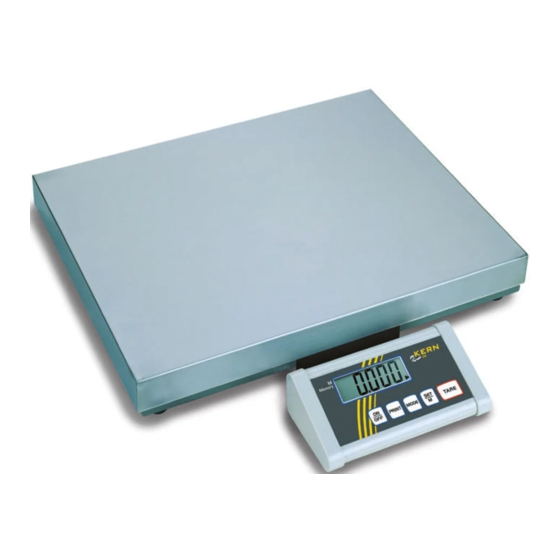

- Page 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Mode d’emploi Balance plate-forme KERN DE Version 4.0 12/2006 DE-BA-f-0640...
-
Page 2: Table Des Matières
KERN DE Version 4.0 12/2006 Mode d'emploi Balance plate-forme Sommaire Caractéristiques techniques ................4 Déclaration de conformité ................11 Indications fondamentales (généralités) ............12 Utilisation conforme aux prescriptions..........12 Utilisation inadéquate ................12 Garantie..................... 12 Vérification des moyens de contrôle............13 Directives fondamentales de sécurité... - Page 3 Tarage ....................... 19 Fonction PRE-Tare ................... 19 Pesées plus / moins ................. 19 Comptage de pièces ................20 Pesées nettes total................... 20 Pesées en pourcentage ................21 Unités de pesée (Unit)................22 7.10 Eclairage du fond de l’écran d’affichage..........24 7.11 Fonction de peséee des animaux ............
-
Page 4: Caractéristiques Techniques
1 Caractéristiques techniques KERN DE3K1N DE6K0.5N DE6K2N DE12K1N Lisibilité (d) 0,5 g Plage de pesée (max) (d) 3 kg 6 kg 6 kg 12 kg Plage de tarage (par 3 kg 6 kg 6 kg 12 kg soustraction) Poids minimal par pièce Reproductibilité... - Page 5 KERN DE15K0.5N DE15K5N DE24K2N DE30K1N Lisibilité (d) 0,5 g Plage de pesée (max) 15 kg 15 kg 24 kg 30,5 kg Plage de tarage (par 15 kg 15 kg 24 kg 30,5 kg soustraction) Poids minimal par pièce 10 g Reproductibilité...
- Page 6 KERN DE36K10N DE36K10NL DE60K2N DE60K5N Lisibilité (d) 10 g 10 g Plage de pesée (max) 36 kg 36 kg 60 kg 60 kg Plage de tarage (par 36 kg 36 kg 60 kg 60 kg soustraction) Poids minimal par pièce...
- Page 7 KERN DE60K5NL DE60K20N DE60K20NL Lisibilité (d) 20 g 20 g Plage de pesée (max) 60 kg 60 kg 60 kg Plage de tarage (par 60 kg 60 kg 60 kg soustraction) Poids minimal par pièce 10 g 40 g 40 g Reproductibilité...
- Page 8 KERN DE120K10N DE120K10NL DE150K5N Lisibilité (d) 10 g 10 g Plage de pesée (max) 120 kg 120 kg 150 kg Plage de tarage (par 120 kg 120 kg 150 kg soustraction) Poids minimal par pièce 20 g 20 g 10 g Reproductibilité...
- Page 9 KERN DE150K50N DE150K50NL DE150K50NXL Lisibilité (d) 50 g 50 g 50 g Plage de pesée (max) 150 kg 150 kg 150 kg Plage de tarage (par 150 kg 150 kg 150 kg soustraction) Poids minimal par pièce 100 g 100 g 100 g Reproductibilité...
- Page 10 KERN DE240K20NL DE300K100N DE300K100NL Lisibilité (d) 20 g 100 g 100 g Plage de pesée (max) 240 kg 300 kg 300 kg Plage de tarage (par 240 kg 300 kg 300 kg soustraction) Poids minimal par pièce 40 g 200 g 200 g Reproductibilité...
-
Page 11: Déclaration De Conformité
Cette déclaration devient caduque lorsque les appareils décrits ci-dessus sont soumis à des modifications qui ne sont pas homologuées par KERN. Date : 19.12.2006 Signature : Gottl. KERN & Sohn GmbH Direction Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72322 Balingen-Frommern, Tel. +49-07433/9933-0, Fax +49-07433/9933-149 DE-BA-f-0640... -
Page 12: Indications Fondamentales (Généralités)
La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines d´utilisation/d´application dérogeant à ces dernières doivent faire l´objet d´une autorisation écrite délivrée par KERN. 3.3 Garantie La garantie n´est plus valable en cas •... -
Page 13: Vérification Des Moyens De Contrôle
4.1 Observez les indications du mode d´emploi Lisez attentivement la totalité de ce mode d´emploi avant l´installation et la mise en service de la balance, et ce même si vous avez déjà utilisé des balances KERN. 4.2 Formation du personnel L´appareil ne doit être utilisé... -
Page 14: Déballage, Installation Et Mise En Service
6 Déballage, installation et mise en service 6.1 Lieu d´installation, lieu d´utilisation La balance a été construite de manière à pouvoir obtenir des résultats de pesée fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement et avec précision à condition d´installer votre balance à un endroit approprié. A cette fin, tenez compte des points suivants concernant le lieu d´installation: •... -
Page 15: Implantation
6.2.3 Implantation • Posez la balance sur un socle horizontal solide (voir également sous „6.2.1 Installation“) • Retirer la feuille éventuelle de protection du plateau de pesée. 6.2.3.1 Consigne de montage en vue de l’utilisation d’un statif (en option) DE-BA-f-0640... -
Page 16: Branchement Secteur
La valeur de tension imprimée sur l´appareil doit concorder avec la tension locale. N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres marques n´est possible qu´avec l´autorisation de KERN. 6.4 Fonctionnement sur piles / sur accu (en option) Retirez le couvercle de la face inférieure de la balance. -
Page 17: Première Mise En Service
6.6 Première mise en service Pour obtenir des résultats exacts de pesée avec les balances électroniques, elles doivent avoir atteint leur température de service (voir temps d’échauffement au chap. 1). Pour ce temps de chauffe, la balance doit être branché à l’alimentation de courant (secteur, accumulateur ou batterie). -
Page 18: Commande
7 Commande Vue d’ensemble des affichages 7.2 Pesage Mettre en marche la balance sur la touche La balance affiche pendant à peu près 3 secondes „88888“ sur l’afficheur et passe ensuite à „0“. Elle est maintenant en ordre de marche. Important: Au cas où... -
Page 19: Tarage
Tarage Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". Posez le récipient à tare sur le plateau de pesage et appuyez sur la touche L’affichage de la balance s’arrête sur „0“. Ceci indique que l’enregistrement interne du poids du récipient a eu lieu. -
Page 20: Comptage De Pièces
7.6 Comptage de pièces Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". Appuyez brièvement sur la touche La quantité de référence 5 apparaît. En répétant l’appel de la touche il y a possibilité d’appeler d’autres quantités de référence 10, 25 et 50. -
Page 21: Pesées En Pourcentage
7.8 Pesées en pourcentage Symbole affiché: Le mode pesées en pourcentage permet l’affichage du poids en pourcent, rapporté à un poids de référence. Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". Appuyez plusieurs fois brièvement sur la touche . -
Page 22: Unités De Pesée (Unit)
7.9 Unités de pesée (Unit) Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". Appuyer sur la touche et la maintenir enfoncée jusqu'à ce que sur l'affichage apparaît „UNIT“ Appuyez brièvement, l’unité réglée apparaît sur l’affichage A l’aide de la touche il est possible de choisir entre différentes unités (voir le tableau). - Page 23 Les différents modèles de balance sont dotés d’unités de poids étrangères. Les détails peuvent être repris dans ce tableau: Modèle Unités Gramme Kilogramme Pound Once Troy once Tael Hongkong Tael Taiwan Pennyweight Momme Tola Librement sélectionnable Facteur Modèle Unités Gramme Kilogramme Pound Once...
-
Page 24: Eclairage Du Fond De L'écran D'affichage
7.10 Eclairage du fond de l’écran d’affichage Vous pouvez mettre en marche et hors circuit l’éclairage d’arrière-plan. Procédez à cet effet comme suit: Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". Appuyer sur la touche et la maintenir enfoncée jusqu'à... -
Page 25: Fonction De Peséee Des Animaux
7.11 Fonction de peséee des animaux La balance dispose d’une fonction de pesée des animaux intégrée (formation d’une moyenne pondérée). Cette fonction permet de peser avec précision les animaux de maison ou les petits animaux, bien que ces animaux ne restent pas tranquilles sur le plateau de pesée. -
Page 26: Réglages
8 Réglages 8.1 Appel de la structure du menu Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". Maintenez la touche enclenchée pendant à peu près 3 sec. pour accéder à la structure du menu jusqu’à ce que „UNIT“ apparaisse. Par pression sur la touche sont appelés les différents points du menu. -
Page 27: Quitter La Structure Du Menu
8.2 Quitter la structure du menu Partout dans ce menu il est possible de quitter la structure du menu, et de mémoriser ou de rejeter ce faisant les modifications apportées. Après avoir appelé la touche , apparaît „Exit“ sur l’affichage. A: Confirmez sur la touche (Oui) -. -
Page 28: Sélection Du Poids D'ajustage
8.4 Sélection du poids d’ajustage Sur le modèle KERN DE le poids d’ajustage peut être sélectionné parmi trois valeurs nominales préétablies (à peu près1/3; 2/3; max) (voir également en bas sur le tableau 1, les réglages à l’usine sont surincrustés sur fond gris). Pour parvenir à des résultats de métrologie de qualité, nous recommandons de sélectionner une valeur... -
Page 29: Interface Rs232C
8.5 Interface RS232C Edition de données par le truchement de l’interface RS 232 C Généralités Le transfert entre la balance et un appareil périphérique (p. ex. imprimante, PC ...) suppose que les deux appareils soient réglés en fonction des mêmes paramètres d’interface (p. -
Page 30: Sélection Édition Sur Imprimante
8.6 Sélection édition sur imprimante Cette fonction permet de sélectionner, quelles données vont être transmises par RS232C. Procéder comme suit à cet effet: ( ne s’applique pas au mode de transfert des données BAPr ) Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". -
Page 31: Retour Aux Réglages D'usine
8.7 Retour aux réglages d’usine Cette fonction permet de remettre à zéro les modifications manuelles apportées au réglage pour les ramener aux réglages d’usine. Pour cela mettre en marche la balance à l'aide de la touche et attendre l'affichage "0". Appuyer sur la touche et la maintenir enfoncée jusqu'à... -
Page 32: Sortie De Données Rs 232 C
Taux baud pouvant être sélectionné entre 1200, 2400, 4800 et 9600 bauds fiche miniature nécessaire (D-Sub 9 pôles) pour la mise en œuvre d’un interface seul le recours à un câble d’interface KERN respectif de max. 2 m permet un fonctionnement irréprochable 9.2 Attribution des broches du boîtier de sortie de la balance (aperçu frontal) -
Page 33: Au Pc
9.3.3 AU PC Les valeurs des pesées sont transmises automatiquement et en continu, indépendamment du fait que la valeur soit stable ou instable. e. Format pour les valeurs stables de poids / quantité / pourcentage 10 11 12 13 14 15 16 17 CR LF f. -
Page 34: Edition Sur Imprimante À Code À Barres
être interchangée simplement contre un autre sortant de fabrication, mais le logiciel doit y être enregistré au préalable par KERN. Cette imprimante et la balance doivent être interconnectées hors circuit par le câble d’interface joint. -
Page 35: Maintenance, Entretien, Élimination
10.2 Maintenance, entretien L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant reçu l´autorisation de KERN. Avant d´ouvrir l´appareil, couper ce dernier du secteur. 10.3 Elimination L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon le droit national ou régional en vigueur au lieu d´utilisation. -
Page 36: Aide Succincte En Cas De Panne
11 Aide succincte en cas de panne En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée pendant un court laps de temps et coupée du secteur. Le processus de pesée doit alors être recommencé depuis le début. Aide: Défaut Cause possible...
