Siemens Milltronics Easy Aimer-2 Instructions D'utilisation

Easy Aimer - 2
Le kit de fixation Easy Aimer est conçu pour l'installation des
transducteurs Siemens Milltronics, pour la mesure de niveau.
Montage
1. Insérer le câble du transducteur dans
le manchon et le conduit fournis.
Assembler le transducteur et le
conduit en aluminium avec le
manchon, tel qu'illustré. Si le
diamètre du transducteur dépasse
148 mm (5,8") insérer la plaque de
montage (fournie par le client). Si
l'assemblage doit être étanche,
insérer le joint d'étanchéité (élément
fourni par le client également).
2. Insérer le conduit dans l'ouverture au
centre du kit de fixation jusqu'à la
position souhaitée (généralement au
milieu).
3. Serrer la presse-étoupe pour fixer
l'assemblage du transducteur /
conduit.
4. Installer la fixation livrée avec le kit
tel qu'illustré et terminer l'installation
du conduit.

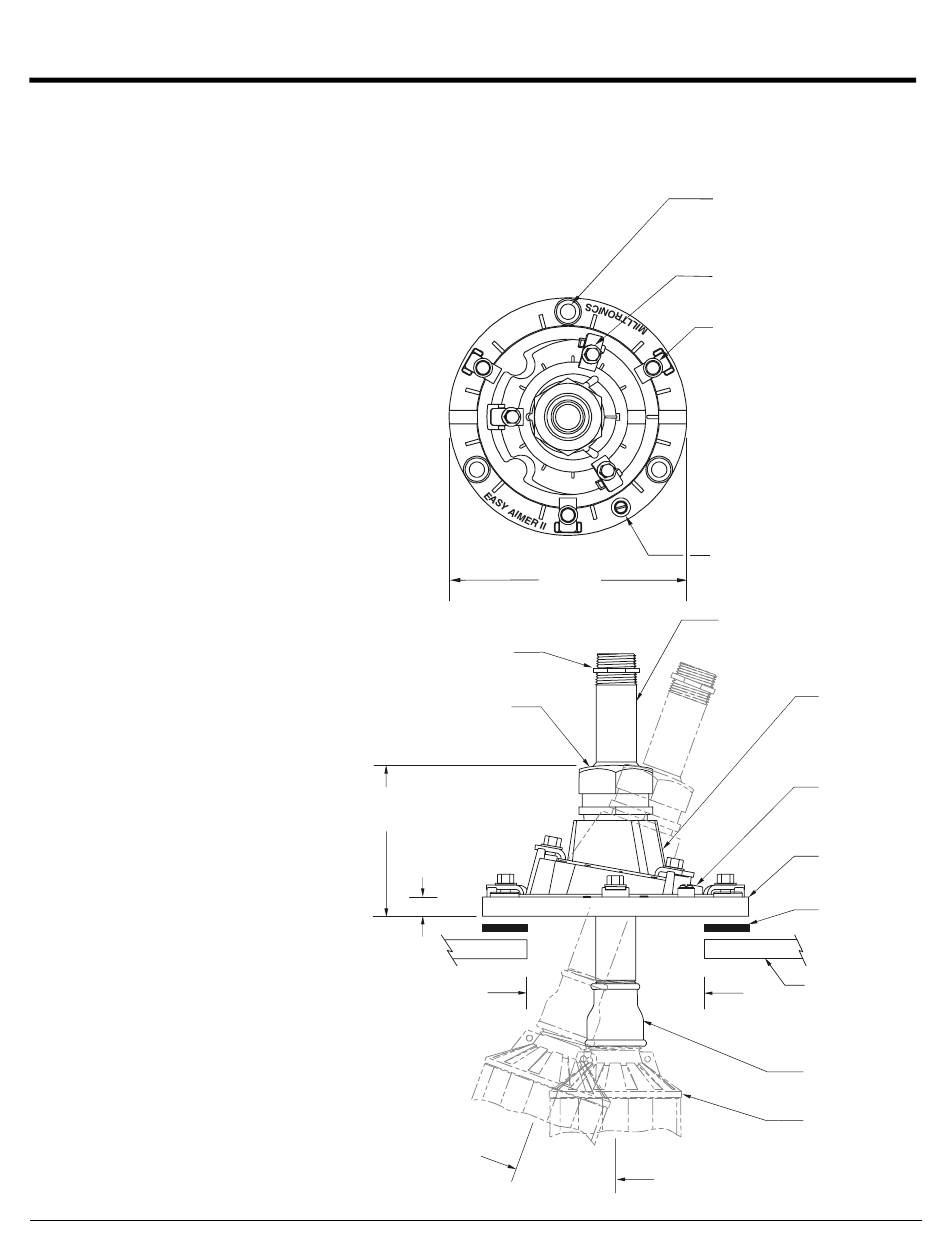

Easy Aimer - 2 – INSTRUCTIONS D'UTILISATION
Fixation
Presse-étoupe
du conduit
76 mm (3")
(nominal)
12,7 mm
(0,5")
ø 127 mm (5")
(généralement)
Trou de montage (x 3)
diamètre M8 ou 3/8" .
Séparation 120°, diamètre
d'entre axes 157 mm (6,2")
Vis de serrage et clamp
du bloc d'orientation
Vis de serrage et clamp
du bloc de direction
Vis pour mise à la terre
178 mm
(7")
Conduit 3/4" NPT ou BSP ,
longueur 300 mm (12")
20°
Bloc 'orientation'
Bloc ' d irection'
Bloc 'montage'
Joint d'étanchéité
fourni par le client
(si nécessaire)
Plaque de montage
(fournie par le client,
si nécessaire)
Manchon (type
généralement utilisé)
Transducteur
Siemens Milltronics
(modèle générale-
ment utilisé)
7ML19981DV11
