INSTRUCTIONS POUR L'ASSEMBLAGE
3.

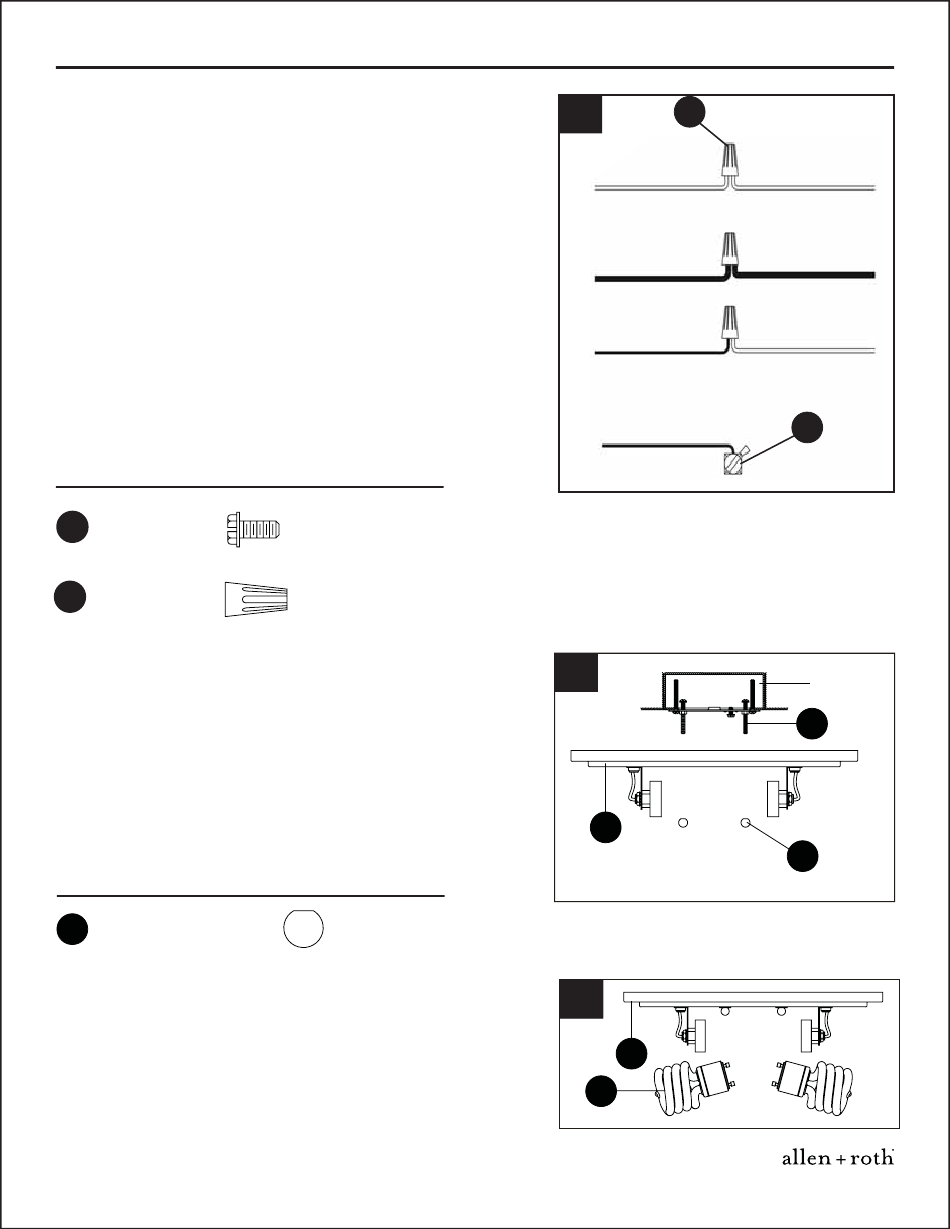

Fixez le fil de mise à la terre à la vis de mise à
la terre verte (AA) du support de montage (A)
ou au fil de mise à la terre de la boîte de sortie
(fil habituellement VERT ou DÉNUDÉ). Si vous
attachez le fil de mise à la terre du luminaire
au support de montage (A), il est essentiel que
la boîte de sortie de votre maison soit
correctement mise à la terre. Raccordez le fil
neutre du luminaire (BLANC ou RAINURÉ sur
le côté) au fil neutre (généralement BLANC) de
la boîte de sortie. Raccordez le fil chargé du
luminaire (NOIR ou LISSE sur le côté) au fil
chargé (généralement NOIR) de la boîte de
sortie. Joignez les deux fils au moyen d'un
capuchon de connexion (BB) et enroulez ce
dernier de ruban isolant bien serré.
Quincaillerie utilisée
Vis de mise à
AA
la terre verte
Capuchon de
BB
connexion
4.
Insérez soigneusement tous les fils dans la boîte
de sortie, puis placez le couvercle (B) sur la
boîte de sortie. Alignez les trous de l'endos du
couvercle (B) avec les vis de montage (CC).
Placez le couvercle (B) sur les vis de montage
(CC) et fixez le tout en vissant les écrous à boule
(FF) sur les extrémités des vis de montage (CC).
Serrez-les jusqu'à ce qu'ils soient fixés.
Quincaillerie utilisée
Écrou à
FF
boule
5. Installez les ampoules (E).
3
Fil de mise à la terre
dénudé ou vert de
la boîte de sortie
Fil de mise à la terre
dénudé ou vert de la
x 1
x 3
6 6 4
x 2
6 6 5
12
BB
Fil blanc ou
Fil blanc de la
rainuré sur le
boîte de sortie
côté du luminaire
Fil noir ou lisse
Fil noir de la
sur le côté
Fil du luminaire
boîte de sortie
Fil de mise à la
terre dénudé ou
vert du luminaire
OU
boîte de sortie
B
B
E
Lowes.com/allenandroth
AA
Boîte de
sortie
CC
FF
