4 Utilisation
4
Utilisation
4.1

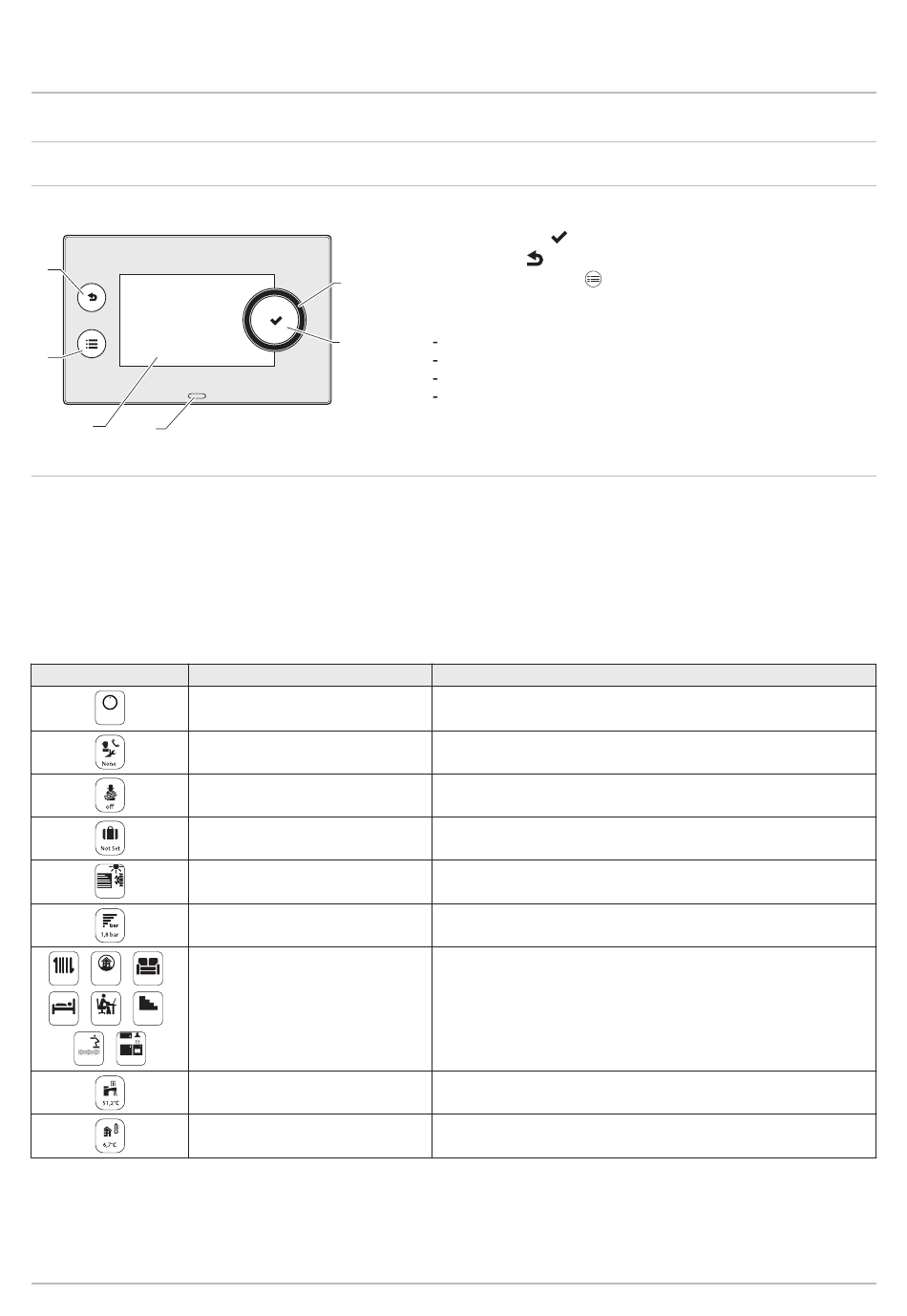

Description de l'interface utilisateur
4.1.1
Description de l'interface utilisateur
Fig.2
3
4
5
6
4.1.2
Description de l'écran d'accueil
Tab.13
Icônes de l'écran d'accueil et informations
Icône
Information
Etat Erreur
I
OK
Etat Maintenance
Accès Installateur
Programme vacances
PAC Air Eau
23.5
Pression d'eau
,
,
,
21.7
23.5
24.5
CIRCA/CIRCB
,
,
,
19.8
23.5
23.5
,
27.5
23.5
Ballon ECS
Temp. extérieure
16
MHR–C
1 Bouton rotatif pour sélectionner un menu ou un paramètre
2 Bouton validation
3 Bouton retour
4 Bouton menu principal
1
5 Ecran d'affichage
6 LED d'indication d'état :
vert continu = fonctionnement normal
2
vert clignotant = avertissement
rouge fixe = blocage
rouge clignotant = verrouillage
MW-5000756-1
L'écran d'accueil s'affiche automatiquement après le démarrage de
l'appareil.
L'écran se met automatiquement en veille si aucun bouton n'est actionné
pendant 5 minutes.
Appuyer sur un des boutons de l'interface utilisateur pour sortir de l'écran
de veille et afficher l'écran d'accueil.
Descriptif de l'icône
Informations sur le fonctionnement de l'appareil
Message d'entretien
Niveau Installateur
Mode Vacances de tous les circuits simultanément
Affichage de la température de départ de la pompe à chaleur
Affichage de la pression d'eau actuelle
Symbole représentant le circuit utilisé
Affichage de la température du circuit
Affichage de la température de l'eau chaude sanitaire
Affichage de la température extérieure
pour revenir au niveau ou au menu précédent
7684547 - v04 - 08022022
