- Page 1 ELIXO 500 230V RTS Manuel d’installation D811908_02_02-10-2012...
-
Page 2: Table Des Matières
Fonctionnement en ouverture totale Fonctionnement des cellules photoélectriques Fonctionnements particuliers PLAN DE CÂBLAGE GÉNÉRAL RACCORDEMENT DES PÉRIPHÉRIQUES Feu orange auto-clignotant 230 V Cellules photoélectriques Antenne PARAMÉTRAGE EFFACEMENT DE TOUTES LES TÉLÉCOMMANDES DIAGNOSTIC CARACTÉRISTIQUES TECHNIQUES Copyright © 2012 Somfy SAS. All rights reserved... -
Page 3: Généralités
Somfy. Ce produit Somfy doit être installé par un professionnel de la motorisation et de l’automatisation de l’habitat auquel cette notice est destinée. L’installateur doit, par ailleurs, se conformer aux normes et à la législation en vigueur dans le pays d’installation et informer ses clients des conditions d’utilisation et de maintenance du produit. -
Page 4: Ajout D'une Motorisation Sur Un Portail Existant
Le choix des accessoires de sécurité de l’installation doit être conforme aux normes applicables et réglementations en vigueur dans le pays d’installation. L’utilisation de tout accessoire de sécurité non validé par Somfy se fait sous la seule et entière responsabilité de l’installateur. -

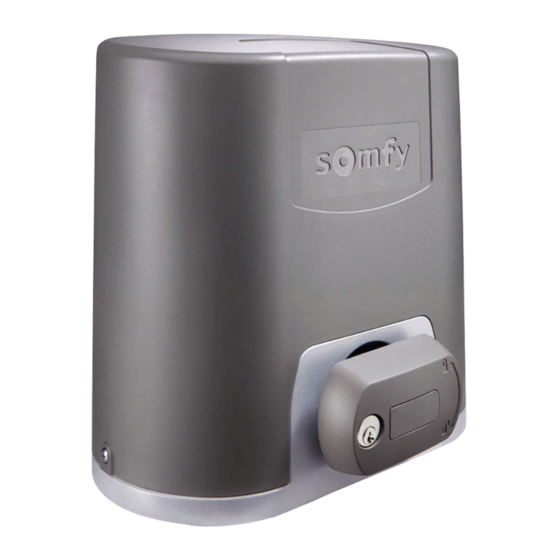

Page 5: Description De La Motorisation
Mécanisme de déverrouillage manuel Encombrement général du moteur Vue générale d’une installation type Moteur Crémaillère Antenne Feu orange Jeu de cellules photoélectriques Contact à clé Bord caoutchouc passif Butées d’arrêt au sol Copyright © 2012 Somfy SAS. All rights reserved... -
Page 6: Installation
85 mm pour un montage au sol* sur une surface bétonnée plane. Pour faciliter le vissage des tire-fond, utiliser 2 écrous pour faire “écrou contre écrou”. [6]. Visser un écrou et une rondelle sur chaque tire-fond. 100 ≤ h ≤ 130 jeu crémaillère-pignon. Copyright © 2012 Somfy SAS. All rights reserved... -
Page 7: Fixation Du Moteur
3x1,5 mm² et du type prévu par les normes. Raccorder le neutre (N) sur la borne 1 du moteur. Raccorder la phase (L) sur la borne 2 du moteur. Borne de terre Copyright © 2012 Somfy SAS. All rights reserved... -
Page 8: Ré-Embrayer La Motorisation
[3]. Avec la poignée de réglage du couple, serrer l’écrou à serrage automatique “B” pour augmenter le couple ou le desserrer pour réduire le couple. À CE STADE DE L’INSTALLATION, LA MOTORISATION EST PRÊTE À FONCTIONNER. Copyright © 2012 Somfy SAS. All rights reserved... -
Page 9: Essai De Fonctionnement
à l’ouverture : si un obstacle est détecté, le portail s’arrête puis continue à s’ouvrir une fois que l’obstacle n’occulte plus les cellules. à la fermeture : si un obstacle est détecté, le portail s’arrête puis se réouvre une fois que l’obstacle n’occulte plus les cellules. Fonctionnements particuliers Voir livret utilisateur. Copyright © 2012 Somfy SAS. All rights reserved... -
Page 10: Plan De Câblage Général
Entrée cellules photoélectriques Sortie 24 V alternatif pour alimentation des périphériques Sorties non utilisées Coupure 24 V, 1,2 A Très Basse Tension de Sécurité (TBTS) Antenne Tresse Entrée point de commande d’ouverture piéton Copyright © 2012 Somfy SAS. All rights reserved... -
Page 11: Raccordement Des Périphériques
Sur la cellule, mettre le dipswitch1 et le dipswitch2 sur ON. ac/dc 0V ac/dc 0V C NO – H P2 M P1 T3 C3 R3 T2 C2 R2 T1 C1 R1 V Copyright © 2012 Somfy SAS. All rights reserved... -
Page 12: Paramétrage
START-s’allume à la commande de START STOP-s’éteint à la commande de STOP PHOT-s’éteint si cellules photoélectriques ne sont pas alignées ou sont occultées Copyright © 2012 Somfy SAS. All rights reserved... -
Page 13: Caractéristiques Techniques
Temps d’ouverture piétonne Pause inversion 1 s environ Temps de travail de 0 à 120 s Vitesse du portail 8,5 m/min Poids maxi du portail 500 kg Couple maxi 20 Nm Nombre de cycles/jour Copyright © 2012 Somfy SAS. All rights reserved... - Page 14 +66 (0) 2714 3170 +60 (0) 3 228 74743 France : Somfy France Turkey : Somfy Turkey Mexico : Somfy Mexico SA de CV +33 (0) 820 374 374 +90 (0) 216 651 30 15 +52(0) 55 5576 3421 Germany : Somfy GmbH...
