22 Installation

Emplacement de la conduite de gaz

REMARQUE POUR TUYAU RIGIDE: Lors de l'utilisation d'un tuyau rigide, vous pouvez déconnecter le robinet
d'arrêt du foyer et acheminer le tuyau à travers la paroi du foyer. Tout d'abord, débranchez la conduite de gaz de
la vanne d'arrêt (voir l'étape 1 ci-dessous). Retirez ensuite le robinet d'arrêt du couvercle (4 vis à l'extérieur du
foyer). Le tuyau peut être acheminé à travers la plaque de couverture et la vanne d'arrêt et la conduite de gaz
peuvent être rattachées à l'intérieur du foyer.


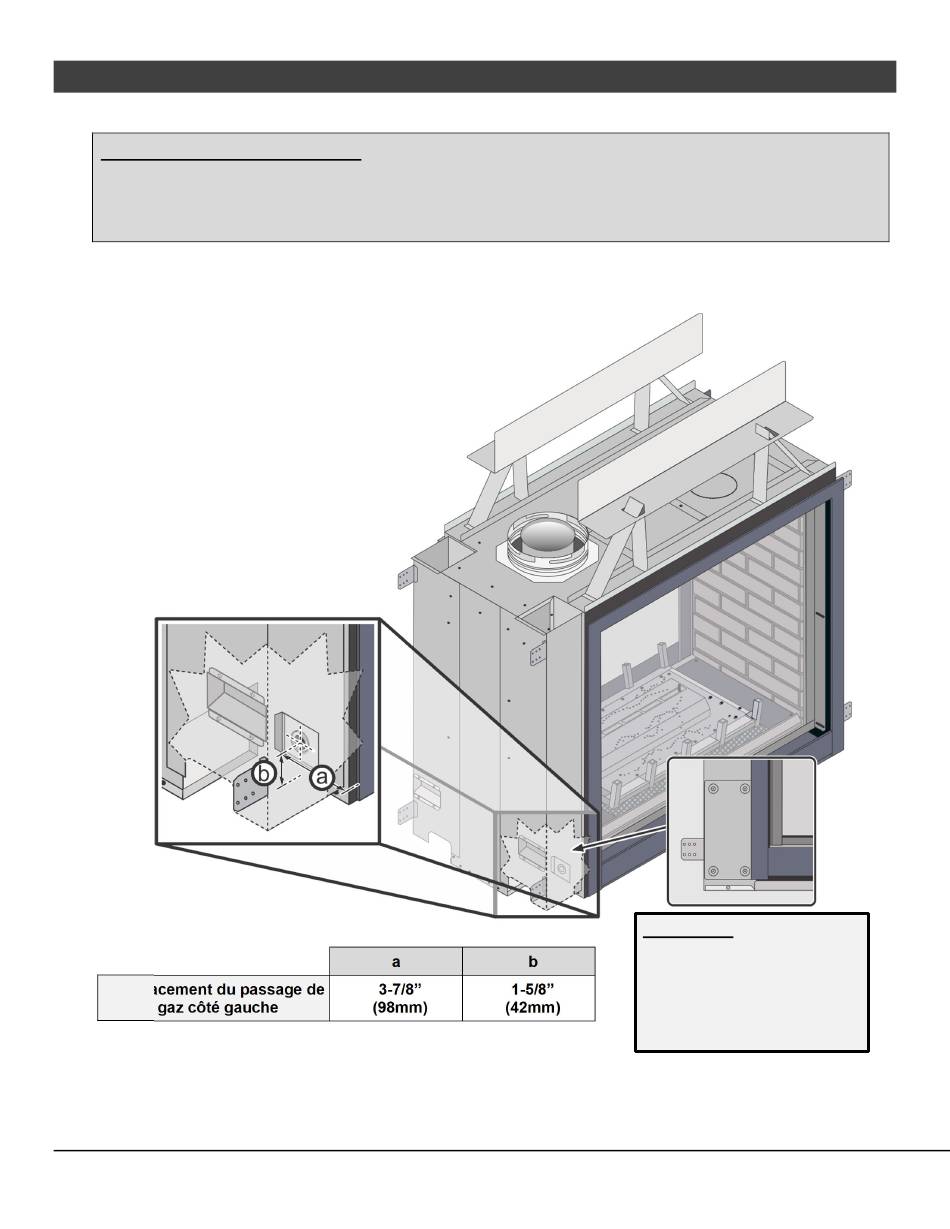

La conduite de gaz doit être raccordée du côté gauche. Voir l'illustration et le tableau ci-dessous pour
déterminer l'emplacement de la conduite de gaz.

Le foyer accepte un raccord MPT de 1/2 po.
Emplacement du passage de
gaz côté gauche
© Travis Industries
(réservé aux installateurs qualifiés)
a b
3-7/8" 1-5/8"
(98mm) (42mm)
1/12/2023 - 1556
REMARQUE: Il y a une plaque
amovible pour
permettre l'accès pour
faire le raccordement du
gaz au foyer. Retirez la
plaque à l'aide d'un
tourne-écrou ¼".
PB 36CF ST Install
