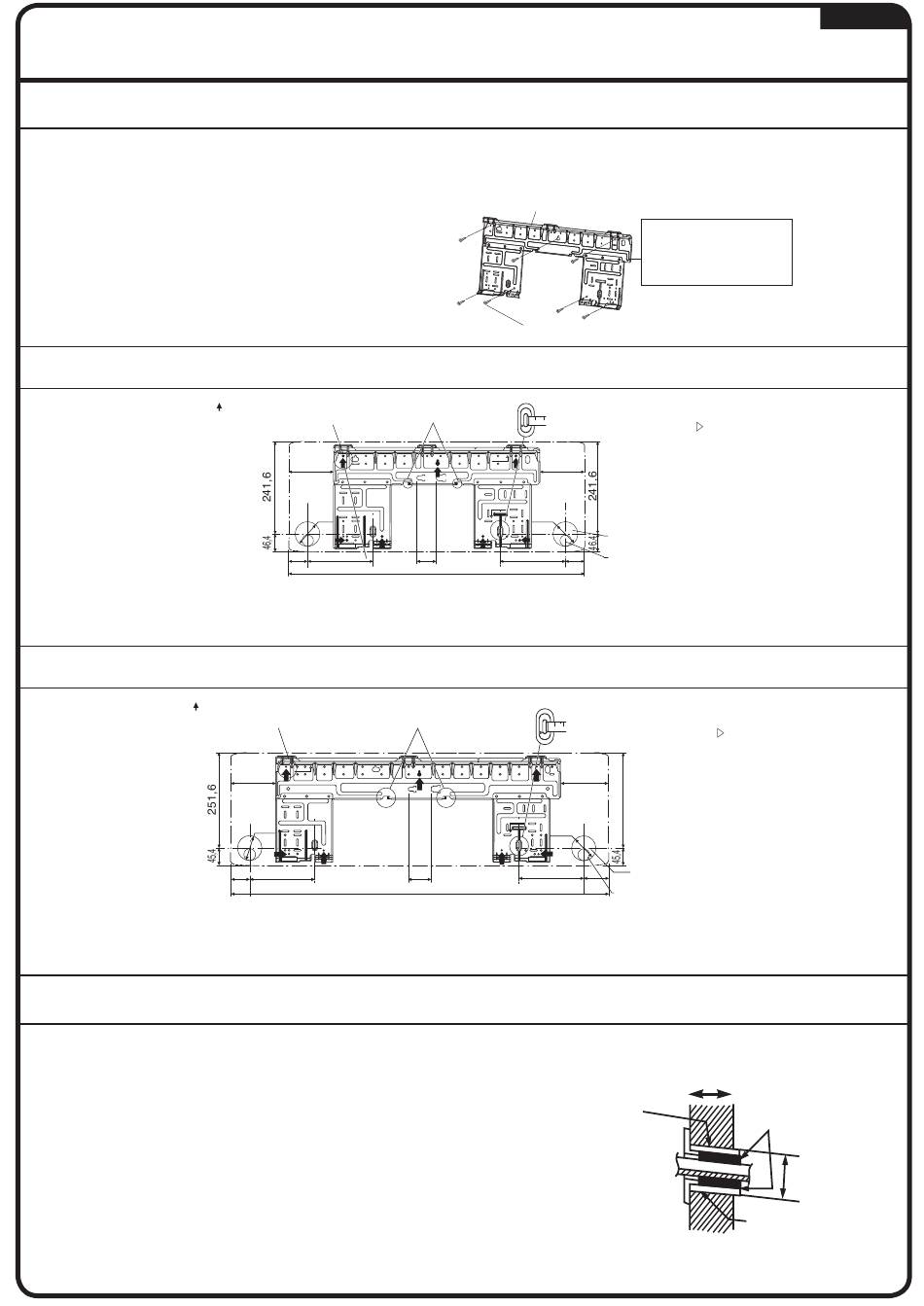

RECOMMANDATION D'INSTALLATION À L'INTÉRIEUR
INSTALLATION DE LA PLAQUE DE MONTAGE
• La plaque de montage doit être installée sur un
mur pouvant supporter le poids de l'unité intérieure.
1) Fixer provisoirement la plaque de montage sur le
mur, s'assurer que le panneau est totalement plan
et marquer les points à percer sur le mur.
2) Fixer la plaque de montage sur le mur à l'aide
des vis.
UNITÉ INTÉRIEURE ATXC20/25/35/50
UNITÉ INTÉRIEURE ATXC60/71
Points de fixation de la plaque de
montage recommandés
(7 points en tout)
PERÇAGE D'UN TROU DANS LE MUR ET INSTALLATION DU TUYAU INTÉGRÉ MURAL
• Pour les murs contenant un cadre métallique ou un panneau métallique, s'assurer d'utiliser un tuyau intégré mural et un
cache mural dans le trou d'alimentation afin d'éviter la possibilité d'une surchauffe, d'un choc électrique voire d'un incendie.
• S'assurer de colmater les espaces autour des tuyaux avec du
mastic pour éviter une fuite d'eau.
1) Percer un trou d'alimentation de 65mm dans le mur de manière à
créer une pente vers l'extérieur.
2) Insérer un tuyau mural dans le trou.
3) Insérer un cache mural dans le tuyau mural.
4) Après avoir terminé le tuyau du réfrigérant, le câblage et les tuyaux
de drainage, colmater l'espace du trou du tuyau avec du mastic.
Points de fixation de la plaque de
Placer un niveleur sur ces onglets.
montage recommandés
(7 points en tout)
117
Ø 65
49,5
170
Placer un niveleur sur ces onglets.
117
Ø 65
49,5
170
Points de maintien et dimensions recommandés pour la plaque de
montage
Plaque de montaage
Vis de fixation de la plaque de montage
Utiliser un mètre comme indiqué.
Positionner l'extrémité du mètre à
116,5
Ø 65
50
170
49,5
770
Toutes les dimensions sont données en mm
Utiliser un mètre comme indiqué.
Positionner l'extrémité du mètre à
126,5
Ø 65
170
60
990
Toutes les dimensions sont données en mm
Tube noyé dans le mur
(À se procurer sur place)
Cache du trou mural
(À se procurer sur place)
La plaque de montage doit
être installée sur un mur
pouvant supporter le poids
de l'unité intérieure.
Trou percé dans
le mur à Ø 65mm
Position du tuyau
d'évacuation
unit : mm
Trou percé dans le
mur à Ø 65mm
65,5
Position du tuyau
d'évacuation
unité : mm
Intérieur
Extérieur
Colmatage (mastic)
(À se procurer sur place)
Tube noyé dans le mur
(À se procurer sur place)
FRANÇAIS
Ø 65
5
