2
Remarques relatives à la
documentation
2.1
Respect des documents complémentaires
applicables
▶
Conformez-vous impérativement à toutes les notices
d'utilisation et d'installation qui accompagnent les com-
posants de l'installation.
2.2
Conservation des documents
▶
Remettez cette notice et l'ensemble des documents com-
plémentaires applicables à l'utilisateur.
2.3
Validité de la notice
Cette notice s'applique exclusivement aux modèles sui-
vants :
Produit - référence d'article
C 11/1 LZ(E-BE)
C 14/1 LZ(E-BE)
3
Description du produit
3.1
Mentions figurant sur la plaque signalétique
La plaque signalétique est montée d'usine sur la face avant
du coupe-tirage antirefouleur, sous l'habillage du produit.
Mentions figurant
Signification
sur la plaque signa-
létique
Opalia
Catégorie de produit
C
Raccord de cheminée, sur air ambiant,
sans ventilateur
11/14
Puissance en l/min
/1
Génération de produit
LZ
Low NOX, avec allumage piézoélec-
trique
Type B11 BS
Catégorie d'appareils autorisés
cat. I
Appareil monogaz
cat II
Appareil à gaz multiple
2E+ 3P
Catégorie de chaudière gaz
G20/25/31
Types de gaz avec pression de raccor-
dement autorisés
P
Puissance utile maximale
nom.
P
Puissance utile minimale
min.
Q
Charge thermique maximale
nom.
Q
Charge thermique minimale
min.
P
Pression d'eau maximale admissible
w max.
Numéro de série
7e au 16e chiffre = référence d'article du
produit
0020271969_00 Opalia C Notice d'installation et de maintenance
Remarques relatives à la documentation 2
0010022527
0010022529

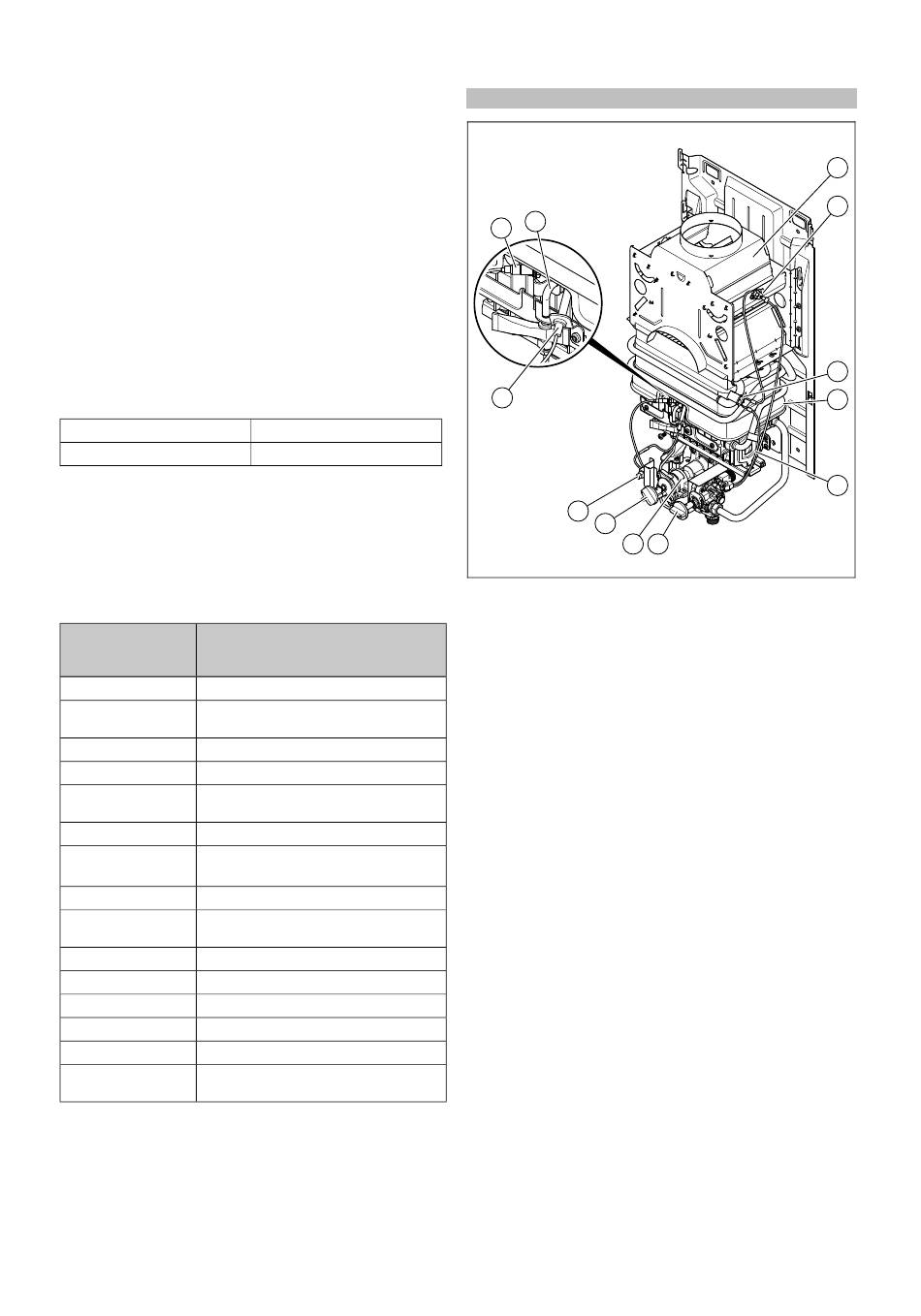

3.2
Structure du produit
Validité: C 11/1 LZ(E-BE)
12
11
10
9
8
7
1
Coupe-tirage antirefou-
leur
2
Capteur des gaz de
combustion
3
Limiteur de température
de sécurité (LTS)
4
Échangeur thermique
5
Brûleur
6
Sélecteur de dé-
bit/sélecteur de
température
6
7
Mécanisme gaz
8
Bouton de réglage de
puissance
9
Allumeur piézo-élec-
trique
10
Electrode d'allumage
11
Couple thermoélec-
trique
12
Veilleuse
1
2
3
4
5
29
