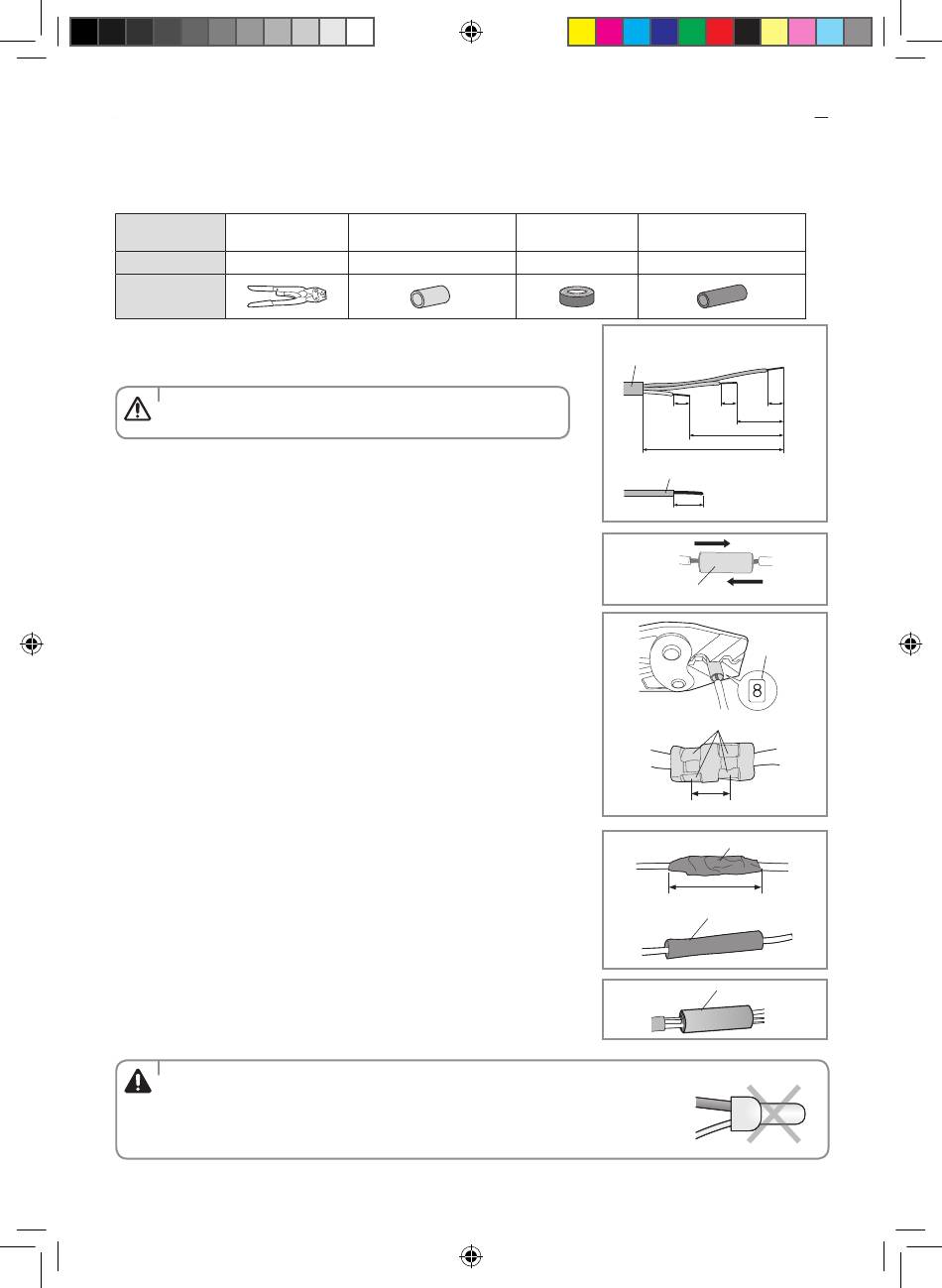

Comment faire pour connecter les rallonges de câbles d'alimentation
Articles à préparer
(compresseur et ruban isolant doivent être préparés par un technicien professionnel.)
Outils
Pince à sertir
Caractéristique
Forme
1. Comme le montre la figure, dénuder le câble d'alimentation.
- Dénuder le fil sur 20 mm sur la gaine déjà installée.
• A près avoir dénuder le câble d'alimentation gainé, vous pouvez
insérer une gaine phermo rétractable.
ATTENTION
2. Insérer les deux côtés du fil conducteur du câble d'alimentation dans le
manchon de raccordement (ou cosse à sertir)
3. En utilisant un compresseur, compresser les deux points et retournez-le et
compresser deux autres points au même endroit.
- La dimension de compression devrait être 8,0.
- Après l'avoir compressé, tirez les deux côtés du fil pour vous assurer qu'il est
fermement enfoncé.
4. Enveloppez -le avec du ruban isolant à deux reprises et mettez en place votre
gaine phermo rétractable au centre du ruban isolant.
5. Appliquez de la chaleur sur la gaine phermo rétractable pour la contracter.
6. Après la contraction de la gaine terminée, enveloppez-la avec le ruban isolant
pour finir.
• D ans le cas d'une l'extension du câble électrique, veuillez NE PAS utiliser une prise ronde
plate.
AVERTISSEMENT
- Les connexions qui ne seront pas correctement terminées peuvent entraîner un choc
électrique ou un incendie.
A3050 ET_IB&IM_DB68-04208A_HP_FR.indd 54
Manchon de connexion
(mm)
MH-14
20xØ7,0(HxOD)
Français-54
Gaine phermo
Ruban Isolant
rétractable (mm)
Largeur 18 mm
50xØ8,0(LxOD)
Câble d'alimentation (fournit par nous )
20
180
Câble d'alimentation gainé
20
Manchon de connexion
Compresser 4 fois
5 mm
40 mm
Gaine phermo-rétractable
(Unité : mm)
20
20
60
120
Comp. dim.
Ruban Isolant
Ruban Isolant
