Lire La Documentation Et Stocker Les Pièces Détachées - Toro Sand Pro 3040 Manuel De L'utilisateur

2
6
1
1. Râteau d'entretien souple
2. Support de râteau
d'entretien rigide
3. Support de pivot droit
3. Fixez les chaînes de transport au bras de relevage en
appliquant une des procédures suivantes :
A. Montez 2 crochets au dos du bras de relevage
avec 2 écrous à embase (3/8 pouce) (Figure 6).
Fixez les chaînes aux crochets à la longueur
voulue.
1. Écrou à embase
(3/8 pouce)
B. Fixez chaque chaîne sur le côté du bras de
relevage avec un boulon (3/8 x 2-1/2¬pouces), 2
rondelles (3/8 x 7/8¬pouce), une entretoise et
un écrou à embase (3/8 pouce), comme illustré
à la Figure 7.
Remarque: Vous pouvez utiliser les fixations du
râteau d'entretien rigide pour cette étape.
3
4
G003429

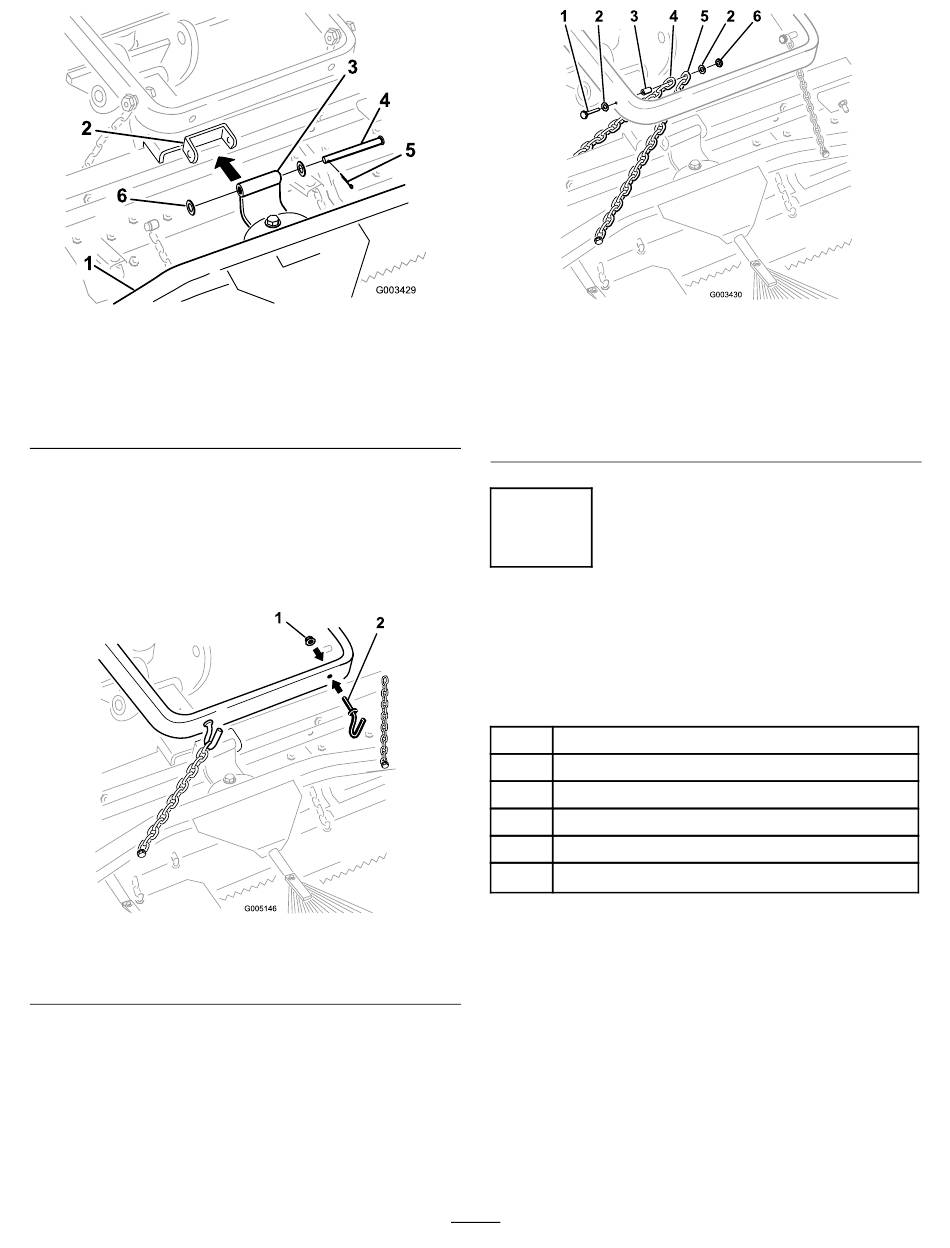

Figure 5
4. Axe de chape (1/2 x
4-1/2¬pouces)
5. Goupille fendue
6. Rondelle (0,531 x 1,063)
Figure 6
2. Crochet
5
1. Boulon (3/8 x
2-1/2¬pouces)
2. Rondelle (3/8 x
7/8¬pouce)
3. Entretoise
2
Lire la documentation et
stocker les pièces détachées
Pièces nécessaires pour cette
opération:
1 Manuel de l'utilisateur
1 Catalogue de pièces
2 Boulon (3/8 x 2-1/2¬pouces)
4 Rondelle (3/8 x 7/8¬pouce)
2 Entretoise
2
Écrou à embase (3/8 pouce)
Procédure
1. Lisez la documentation.
2. Rangez la documentation en lieu sûr.
3. Rangez toutes les pièces détachées qui seront
utilisées pour monter le râteau d'entretien souple
directement sur le groupe de déplacement (voir
Montage du râteau d'entretien souple sur le groupe
de déplacement, , page ).
6
Figure 7
4. Chaîne de transport de
râteau d'entretien rigide
5. Chaîne de transport de
râteau d'entretien souple
6. Écrou à embase (3/8
pouce)
