6.11 NETTOYAGE ET GRAIS-
SAGE DE LA POULIE DE
LA BOÎTE DE VITESSES
(PINION)

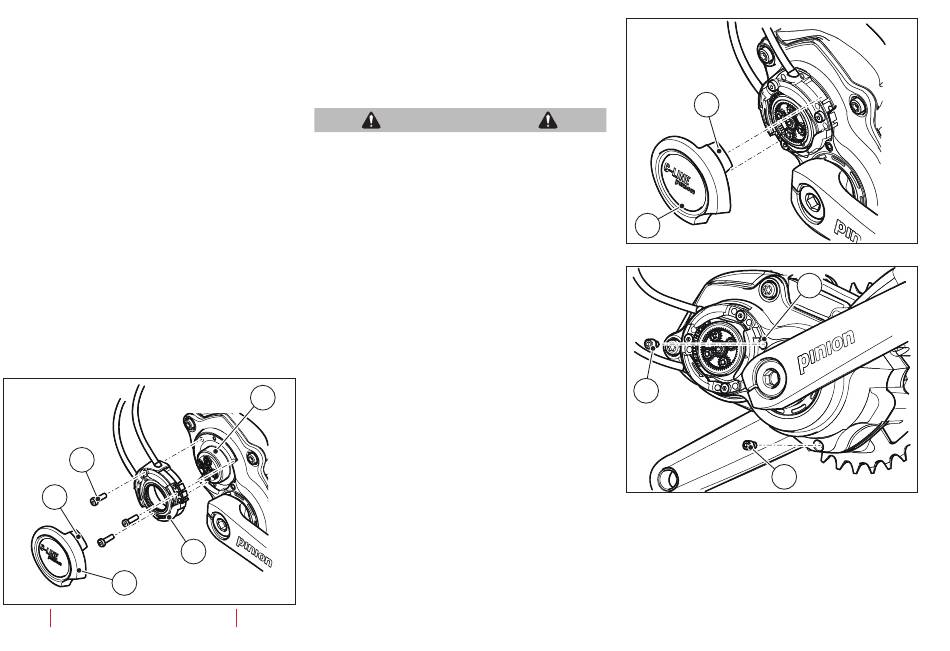

- Retirer le couvercle (1) en faisant levier
avec un tournevis à lame plate dans la
zone des ailettes (2).
- Marquer la position des vis (3) sur les trous
correspondants de la poulie (4).
- Dévisser les vis (3) et enlever la poulie (4).
- Nettoyer avec un produit spécial la poulie
(4) et le logement (5) de manière à retirer
l'éventuelle saleté et des résidus de
graisse, puis graisser abondamment (type
de graisse résistante à l'eau).
- Remonter le tout en procédant dans le
sens inverse au démontage.
3
2
1
Manuel d'utilisation et d'entretien
FR - 54
6.12 REMPLACEMENT DE
L'HUILE DE LA BOÎTE
DE VITESSES (PINION)
Eliminer
correctement et conforme aux
règlementations en vigueur –
ne jamais jeter l'huile dans les
égouts ou dans le sol.
- Retirer le couvercle (1) en faisant levier
avec un tournevis à lame plate dans la
zone des ailettes (2).
- Positionner la bicyclette sur un sol plat.
- Retirer le bouchon (3) de remplissage de
l'huile.
- Positionner une bassine pour collecter
l'huile sous le bouchon d'écoulement (4)
5
puis dévisser le bouchon (4) et laisser toute
l'huile contenue s'écouler complètement.
- Remonter le bouchon (4) en dévissant
avec un couple de serrage de 3 Nm.
- Introduire l'huile de l'ouverture (5) à l'aide
d'une seringue :
-
Quantité 60 ml
-
Huile de « Pinion »
4
- Remonter le bouchon (3) en dévissant
avec un couple de serrage de 3 Nm.
- Remonter le couvercle (1).
ATTENZIONE
l'huile
usagée
2
1
3
4
AMO R - AMO RR - AMO SV - AMO XT PINION - AMO RR PINION
5
