2.5.b Montage panier (AMO XT PI-
NION)

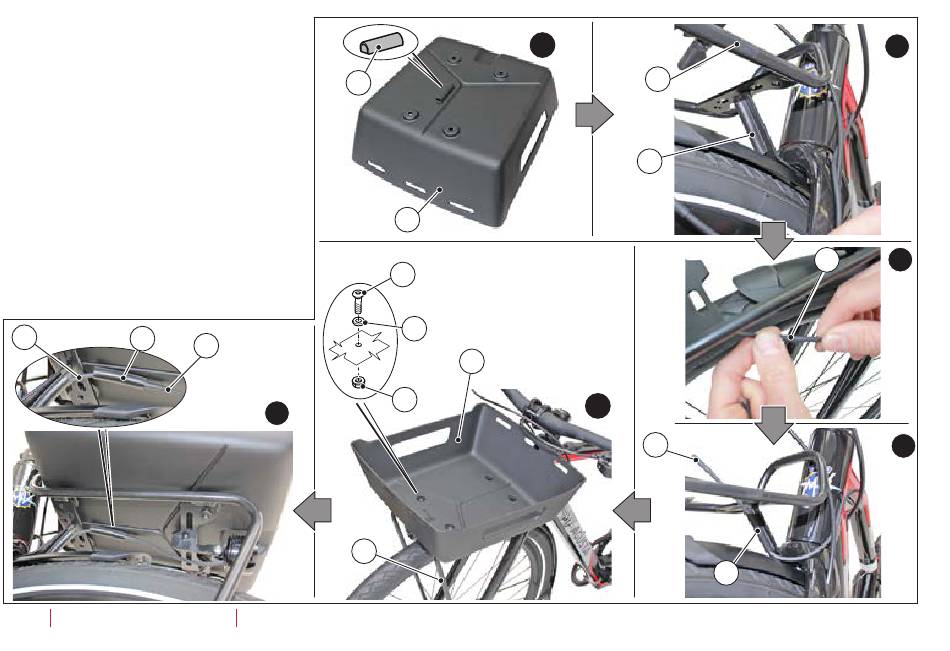

- Monter le support adhésif du câble feu avant
(1) sur le panier (2) comme sur la figure.
- Monter le support adhésif du câble feu arrière
(3) sur le porte-paquets (4) comme sur la figure.
- S'assurer que le vélo électrique est éteint,
puis débrancher le câble (5) d'alimentation
du feu avant.
- Introduire le câble (5a) dans le support (3).
- Monter le panier (2) sur le porte-paquets
(4) au moyen des vis (6), des rondelles (7)
et l'écrou (8).
- Introduire le câble (5a) dans le support (1)
et le raccorder avec le câble (5b) du feu
avant.
5a
1
Manuel d'utilisation et d'entretien
FR - 22
1
5b
F
4
A
2
6
7
2
8
4
3
E
5a
3
AMO R - AMO RR - AMO SV - AMO XT PINION - AMO RR PINION
B
C
5
D
