Il est possible d'interrompre l'exécution de la fonction désinfection à tout moment
à travers l'option Annuler.
AVERTISSEMENT !
Risque de brûlures
Toute température nominale de désinfection réglée sur
une valeur supérieure à 60 °C peut engendrer un risque
de brûlures.
Note :
Pendant la désinfection, la température du réservoir primaire / de la chau-
dière doit être suffi samment élevée.
Î Assurez-vous que le réservoir soit suffi samment chauffé et que la
chaudière puisse fournir de la chaleur avant le démarrage de la dé-
sinfection thermique.
3.5
Stratifi cation du retour

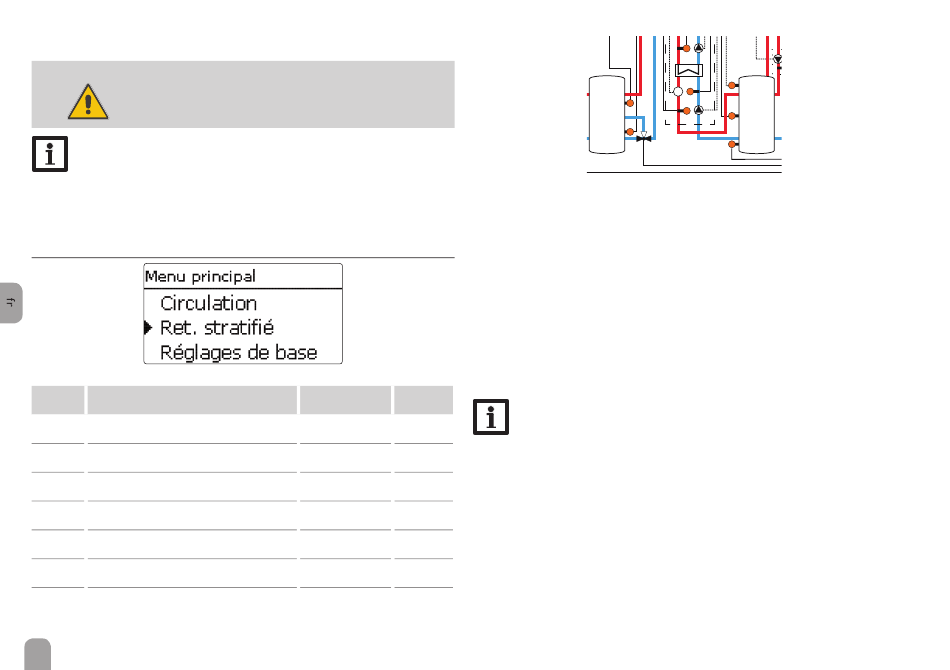

Menu principal / Circulation / Ret. stratifi é
Paramètre Signifi cation
Retour
Activer fonction
stratifi é
Type
Mode de stratifi cation du retour
Température d'activation de la stratifi cation
T On
du retour en mode thermostat
Hystérésis de désactivation de la stratifi cation
Hystérésis
du retour en mode thermostat
Différence de température d'activation de la
∆T On
stratifi cation du retour en mode différence
Différence de température de désactivation de
∆T Off
la stratifi cation du retour en mode différence
retour
24
La fonction retour stratifi é empêche l'eau refroidie du circuit du retour de pé-
nétrer dans la zone chaude du réservoir primaire pour éviter que celle-ci ne se
refroidisse. La fonction propose deux modes de fonctionnement :
Mode Thermostat (pour faire commuter la vanne entre deux réservoirs ou
entre les deux zones d'un réservoir; utilisation de la sonde T-EF) :
Dans ce mode de fonctionnement, le régulateur active le relais attribué à la fonc-
tion stratifi cation du retour lorsque la température mesurée par la sonde T -EF
(S4) est supérieure à la valeur défi nie T On. Le retour est alors dirigé vers la zone
supérieure du réservoir ou vers le réservoir le plus chaud.
Dès que la température mesurée par la sonde T-EF est inférieure à la valeur limite
défi nie (T On - Hystérésis), le régulateur désactive le relais. Le retour est alors
dirigé vers la zone inférieure du réservoir ou vers le réservoir le plus froid.
Gamme de réglage /
Réglage
Sélection
d'usine
Oui, Non
Non
Thermostat, Diffé-
Thermostat
rence
Mode Différence (pour faire commuter la vanne entre deux réservoirs ou entre
20 ... 45 °C
35 °C
les deux zones d'un réservoir; utilisation de la sonde T-EF et d'une sonde supplé-
mentaire pour le réservoir) :
0,5 ... 20,0 K
5,0 K
Ici, le régulateur active le relais attribué à la stratifi cation du retour lorsque la
différence de température entre la sonde T -EF (S4) et la sonde du réservoir
0,5 ... 20,0 K
10,0 K
primaire (S5) est supérieure à la valeur ∆TOn défi nie. Le retour est alors dirigé
vers la zone supérieure du réservoir ou vers le réservoir le plus chaud.
0,5 ... 20,0 K
6,0 K
Dès que la différence de température mesurée entre la sonde T-EF et la sonde du
réservoir primaire est inférieure à la valeur ∆TOff défi nie, le régulateur désactive
le relais. Le retour est alors dirigé vers la zone inférieure du réservoir ou vers le
réservoir le plus froid.
S1
PWM1
S4
dV
S2
S3
S5
R2
R_sans
pot.
Note :
La vanne à 3 voies doit être installée de telle sorte que le liquide soit di-
rigé vers la zone inférieure du réservoir ou vers le réservoir le plus froid
quand elle ne reçoit pas de courant électrique.
PWM3
R3
Circulation
S8
S9
S7
PWM2
S6
