Cómo realizar la instalación eléctrica del ventilador de techo (cont.)
NOTA: Si no está seguro de si la caja de salida tiene conexión a tierra, pida consejo a un electricista
certificado, ya que debe tener conexión a tierra para un funcionamiento seguro.
Puesta a tierra
L
N
ALIMENTACIÓN
L1
DE CA

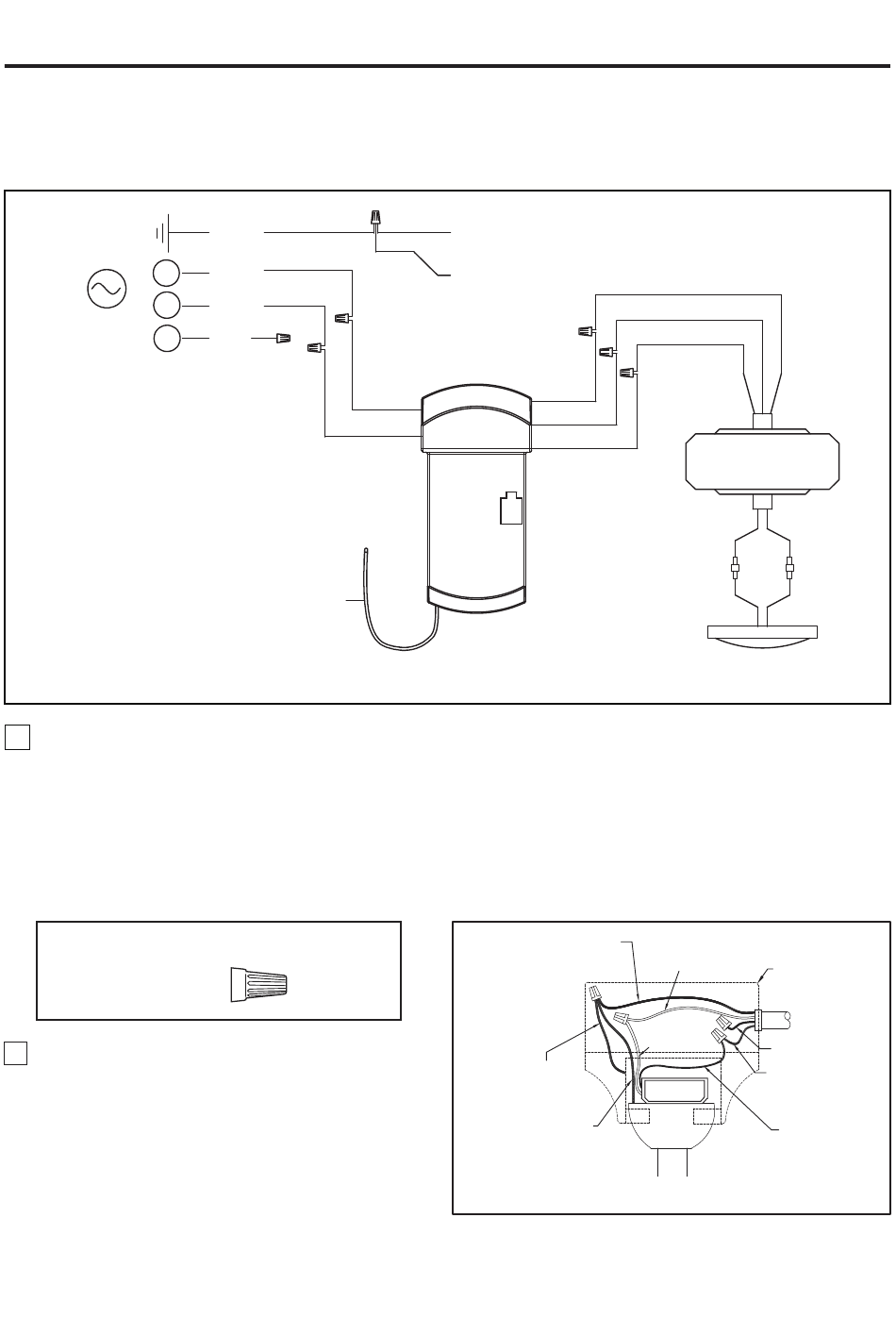

3. Conecte los conductores verdes de la abrazadera para colgar, bola para colgar y conductor verde del
suministro (puesta a tierra) con el conector de cables. Conecte el conductor negro de la unidad receptora
marcado "AC IN L" al conductor negro de alimentación con el conector de cables. Conecte el conductor blanco
de la unidad receptora marcado "AC IN N" al conductor blanco de alimentación con el conector de cables.
Conecte el conductor blanco de la unidad receptora marcado "TO MOTOR N" al conductor blanco del ventilador
con el conector de cables incluido con la unidad receptora. Conecte el conductor negro de la unidad receptora
marcado "TO MOTOR L" al conductor negro del ventilador con el conector de cables que se adjunta con la
unidad receptora. Finalmente, conecte el conductor azul de la unidad receptora al conductor azul de la
iluminación del ventilador con el conector de cables que se adjunta con la unidad receptora. (Figura 4)
Aditamentos utilizados:
Conectores
de cable
4. Una vez realizadas las conexiones, los cables
deben ser colocados de forma extendida poniendo
el conductor de la toma de tierra y el conductor de
toma de tierra del equipo a un lado de la caja,
colocando el conductor sin toma de tierra en el otro
lado de la caja. gire los conductores hacia arriba y,
con cuidado, colóquelos dentro de la caja de salida;
con los conductores blancos y verdes hacia un lado
y los conductores negros hacia el otro. (Figura 5)
