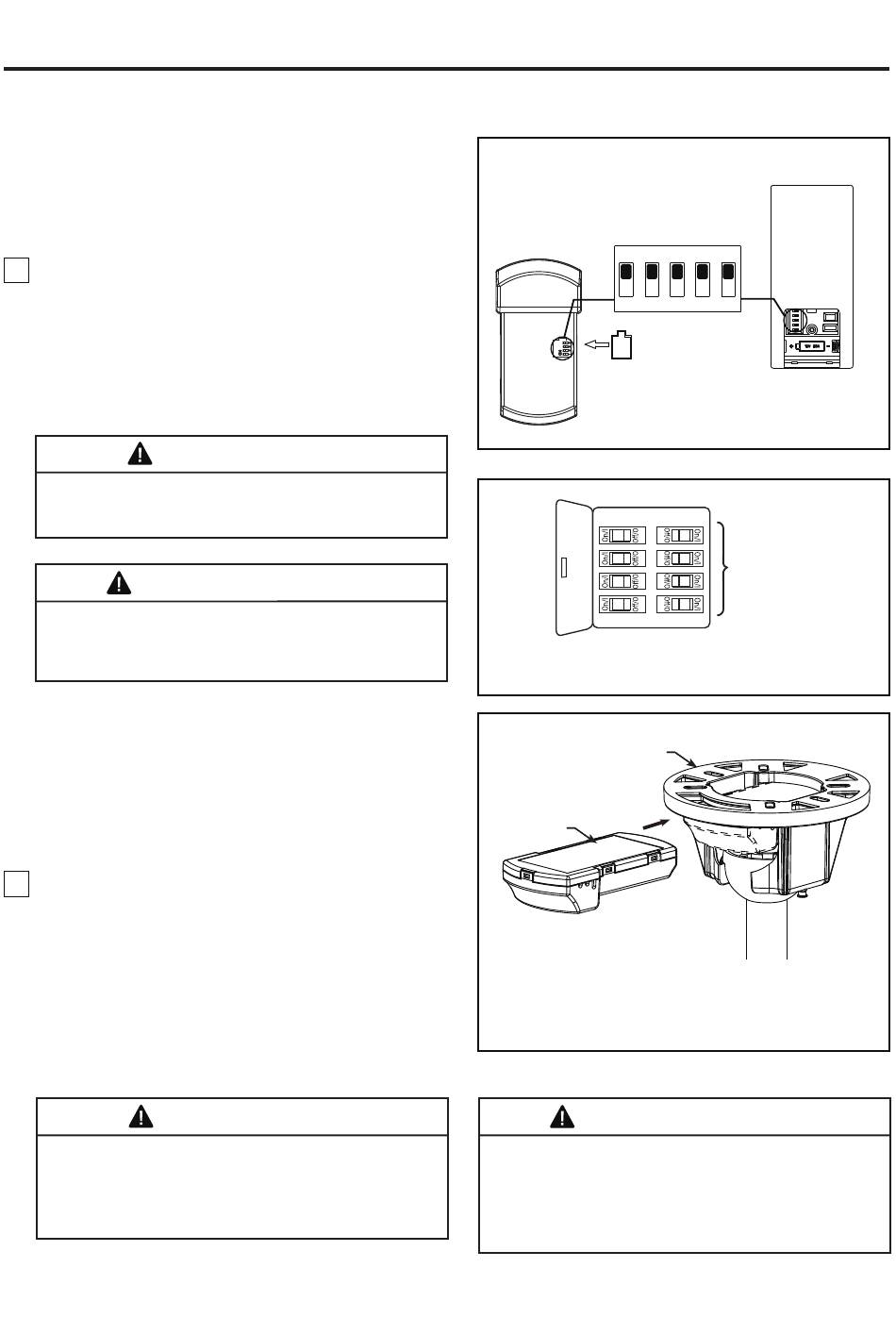

Cómo realizar la instalación eléctrica del ventilador de techo
NOTA: El mando a distancia incluido en este
ventilador tiene 32 combinaciones diferentes de
códigos. Para evitar posibles interferencias desde o
hacia otros mandos a distancia, modifique el código
de combinación de su transmisor y receptor.
1.
Para configurar el código de unidad del receptor.
Deslice los interruptores de código a las mismas
posiciones que en el transmisor. Si completa el
proceso de configuración, coloque la caucho (incluido)
en la unidad del receptor. (Figura 1)
NOTA: Los ajustes de fábricas vienen con todos los
interruptores hacia arriba. No utilice esta posición.
ADVERTENCIA
Para evitar una posible descarga eléctrica, asegúrese
de cortar la alimentación eléctrica de la caja de fusibles
principal antes de alambrado el ventilador. (Figura 2)
AVERTISSEMENT
Pour éviter tout risque d'électrocution, assurez-vous
que l'alimentation électrique est coupée au niveau du
boîtier à fusibles principal avant d'effectuer le câblage.
(Figure 2)
NOTA: Si no está seguro de si la caja de salida tiene
conexión a tierra, pida consejo a un electricista
certificado, ya que debe tener conexión a tierra para
un funcionamiento seguro.
PRECAUCIÓN:
UNA CONEXIÓN INCORRECTA DEL
CABLE PODRÍA DAÑAR ESTE RECEPTOR.
ATTENTION:
UNE CONNEXION DE FIL INCORRECTE
PEUT ENDOMMAGER CE RECEPTEUR.
2. Deslice el receptor en el soporte de suspensión
antes de realizar el cableado como se muestra en la
figura 3.
NOTA: Si no está seguro de si la caja de salida tiene
conexión a tierra, pida consejo a un electricista
certificado, ya que debe tener conexión a tierra para un
funcionamiento seguro.
ADVERTENCIA
Verifique que todas las conexiones estén ajustadas,
incluida la conexión a tierra, y que no haya conductores
desnudos visibles en los conectores. No opere el
ventilador hasta que las aspas estén instaladas. Podría
ocasionar ruidos y daños al motor.
Receptor
Caucho
Soporte del colgador
Receptor
NOTA: Se omiten los cables del suministro eléctrico y del
ventilador por claridad.
AVERTISSEMENT
Vérifiez que tous les raccordements sont bien serrés, y
compris la mise à la terre, et qu'aucun fil dénudé n'est
visible au niveau des capuchons de connexion.Ne faites
pas fonctionner le ventilateur avant d'avoir installé les
pales. Du bruit et des dommages au moteur pourraient
en résulter.
29
Control remoto de mano
Interruptores
ON DIP
1 2 3 4 5
Figura 1
Principal Caja
De Fusibles
Figura 2
Figura 3
