ASSEMBLAGE
Placez toutes les pièces du vélo d'exercice sur une aire dégagée et enlevez les emballages. Ne jetez pas les
emballages avant d'avoir terminé l'assemblage.
En plus des clés hexagonales incluses, l'assemblage requiert un tournevis cruciforme
, et
une clé à molette
.

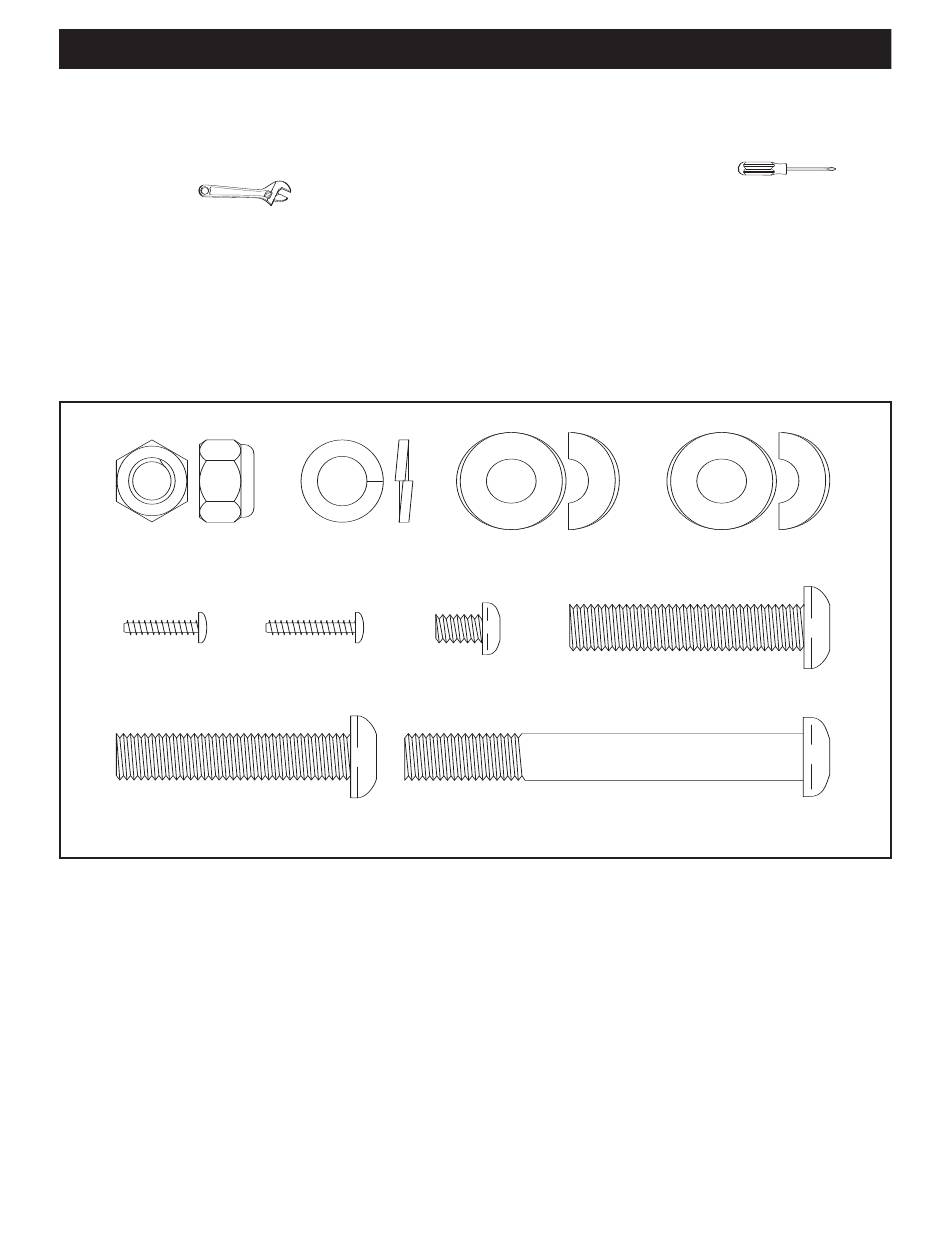

SCHÉMA DES PIÈCES
Ce tableau est fourni de manière à ce que vous puissiez identifier les petites pièces utilisées lors de l'assemblage.
Le nombre entre parenthèses réfère au numéro de la pièce dans la LISTE DES PIÈCES à la page 18. Le deux-
ième nombre fait référence à la quantité nécessaire pour l'assemblage. Remarque : certaines pièces sont déjà
assemblées pour faciliter le transport de l'appareil ; si vous ne trouvez pas une pièce dans le sac des
pièces, vérifiez qu'elle n'est pas déjà assemblée.
Écrou de
Rondelle Fendue
Rondelle Bombée
Rondelle Bombée
Verrouillage en
de M10 (65)–3
Noire de M10
de M10 (72)–2
Nylon de M10
(61)–2
(48)–2
Vis de M4 x
Vis de M4 x
Vis en Bouton Noire de
Vis de M6 x
16mm (66)–4
19mm (73)–2
M10 x 50mm (64)–2
10mm (60)–2
Vis en Bouton de M10 x
Vis en Bouton de
50mm (71)–3
M10 x 85mm (56)–4
5
