FR
Carrousel voersysteem - Carousel feeding system - Karussell-Fütterungssystem - Système d'alimentation sur roto
Connexions électriques
Le DumpUnit est commandé par un courant de 24 V AC/DC et activé par un commuta-
teur à tige (art. n° 011-150-000). Le commutateur à tige doit être positionné de telle sor-
te que lorsque la mangeoire se trouve sous le tuyau de déversement, la commutation ait
immédiatement lieu. La totalité du stock présent dans le tuyau de déversement sera do-
sée en une seule fois dans la mangeoire. Si vous ne disposez pas d'une alimentation en
24 V AC/DC, commandez le bloc d'alimentation de Hanskamp 24 V DC 10 A avec Power-

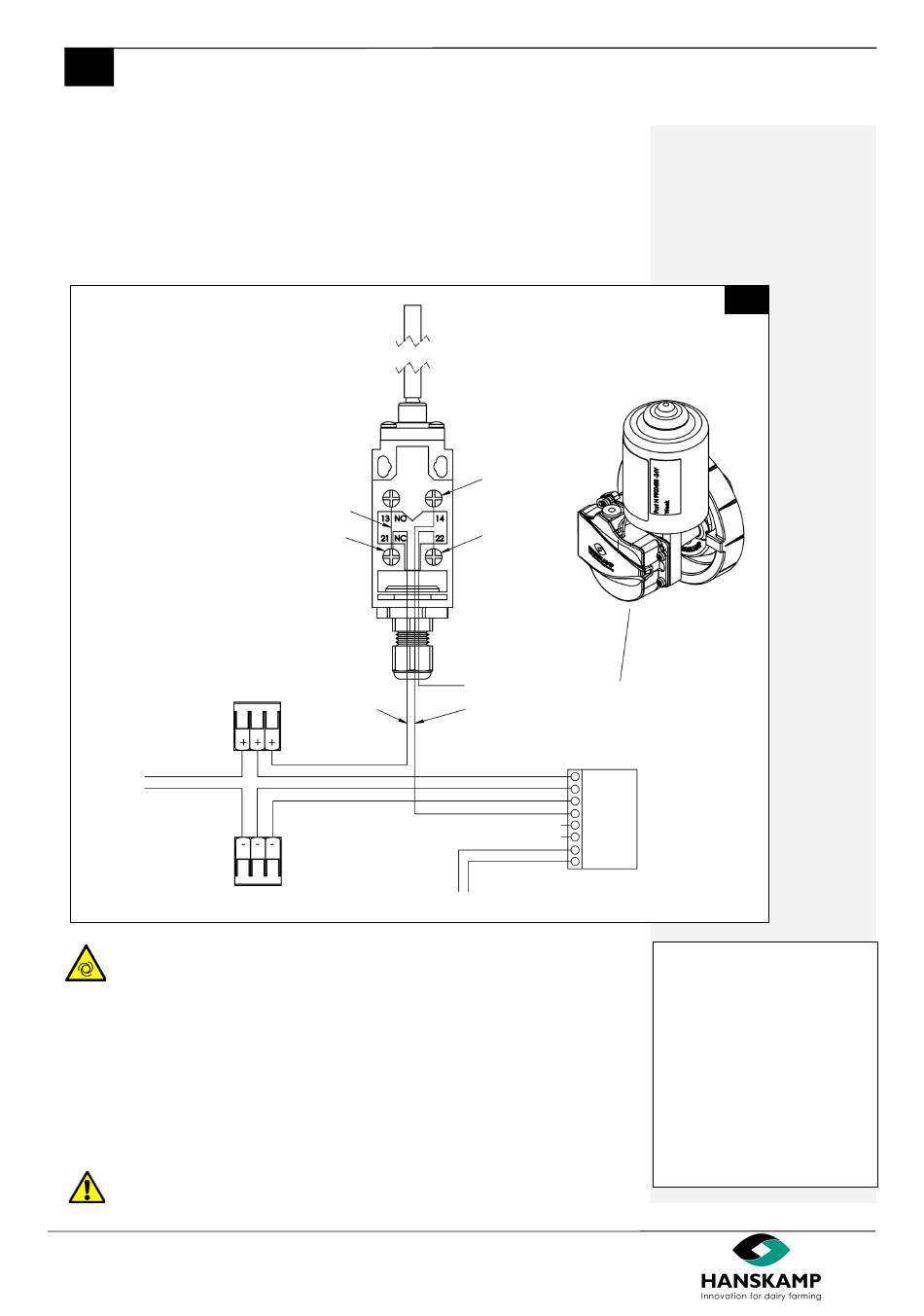

boost (art. n° 002-812-000). Le schéma de connexion correspondant est illustré ci-
dessous.
24 V DC+
24 V DC -
Danger ! Lorsqu'il est connecté à l'alimentation électrique, le volet de dosage
du DumpUnit commence à tourner dès que l'interrupteur de fin de course est
actionné.
PipeFeeder HighSpeed connexion électronique
Les PipeFeeder sont contrôlés par l'ordinateur d'alimentation respectif de la salle de
traite rotative. Hanskamp conseil de toujours travailler avec un MotorController pour
assurer le bon fonctionnement du moteur et permettre le dosage le plus précis possible.
Pour plus d'informations, veuillez consulter les instructions de service du MotorControl-
ler et le chapitre 5 de ce manuel.
Attention ! Assurez-vous que le temps de dosage cumulé des PipeFeeder ne dé-
passe pas 10 secondes. Si les PipeFeeder HighSpeed sont actionnés depuis plus de
10 secondes, le conteneur de stockage au-dessus du volet doseur se remplira de
concentré, ce qui bloquera le volet doseur qui ne pourra alors plus tourner.
Hanskamp AgroTech BV (Pays-Bas)
Pont
Marron
011-150-000
Interrupteur
de fin de course
à la soupape du
DumpUnit
Connect NO 13/14
Brun
Vert
Jaune
Jaune (NC)
non utilisé
011-145-004
RIM Moteur complet
Vert (NO)
ajustement sur volet de
dosage DumpUnit
Marron
Blanc
Jaune
Vert
Non utilisé
Rose
Non utilisé
Gris
Vert
Rouge
Moteur
11 - 21
www.hanskamp.fr
DumpUnit
14
Contrôle Autonome
Il est également possible de
contrôler de manière autonome
(sans ordinateur d'alimentation)
en connectant le PipeFeeder
HighSpeed à une commande
Hanskamp SmartPanel.
Vous trouverez de plus amples
informations à ce sujet dans le
manuel correspondant et au
chapitre 5.
