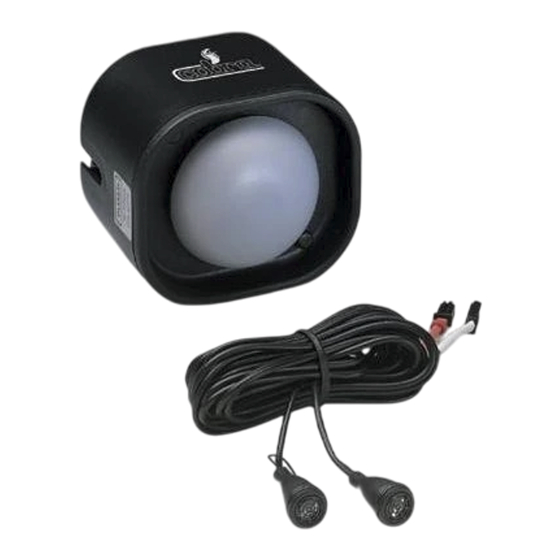

Cobra 3868 Instructions De Montage

PEUGEOT
MARQUE.
www.cobra.it
I D
NDICATEURS
Fil GRIS (N° 2340, position 9) et MARRON (N°2330, position 7) de 1,5 mm, du
connecteur à 10 ou 9 voies, situé en sortie du contacteur des clignotants.
V E
ITRES LECTRIQUES
Négatif au repos (Art. 1980 ou 2980):
Fils de 2 mm N°604 (AVD) et N°607 (AVG) en sortie du contacteur des vitres.
(Mod.95, si équipé) - Fermeture confort (commande négative):
Fil ROUGE (N°6265), sur un connecteur Marron ou Noir (idem centralisation,
voir ci-dessous). Temporiser le fil à environ 12s.
V
ERROUILLAGE
Commande avec la télécommande du véhicule : (Avec ART.144 et 3868):VOIR SCHEMA PAGE 2
C M
OUPURES OTEUR
Essence : Couper le fil BLEU de 1,5 mm dans un câblage relié à l'interrupteur
d'émergence qui se trouve dans le compartiment moteur ; ou le fil BLANC N°121
sur un connecteur 23 voies NOIR, au niveau du repose pied coté gauche.
Diesel : Couper le fil BLEU (N°120A) de 1,5 mm dans un câblage relié à
l'interrupteur d'émergence qui se trouve dans le compartiment moteur, sous
la pompe alimentant le circuit de freinage; ou le fil BLANC (N°CC01) de 1,5 mm
situé en sortie d'un connecteur 2 voies GRIS, a droite de la colonne de direction.
Démarreur: Fil BLEU CIEL (N°CC01) de 1,5 mm situé en sortie d'un connecteur 2 voies
NOIR relié à un relais de commande, le long de la colonne de direction.
C
ONTACTEURS
Fil GRIS (N°304) de 1 mm situé dans un câblage en bas du montant coté gauche.
Ou sur un connecteur 23 voies NOIR au niveau du repose pied conducteur, ou
encore derrière la garniture latérale coté gauche.
C C
ONTACTEUR
Fil BLANC (N°319) de 1 mm derrière le feu arrière côté gauche, ou sur l'éclairage du coffre.
SIGNAL VITESSE :
Derrière le compteur connecteur 36 voies jaune pos 21 fil gris nr 465.
après 1999 : sur le BSI connecteur 26 voies jaune pos 2 ou 24 fil nr 6739.
Cette fiche est fournie a titre indicatif pour la connexion d' un système de protection Cobra. Les informations
Note:
doivent etre verifiées avant toute connexion.ous nous déclinons toutes responsabilité pour le non respect de ces
précautions.
INSTRUCTIONS DE MONTAGE SPECIFIQUES
MOD.
D :
E IRECTIONS
:
C :
ENTRALISE
:
P :
ORTES
:
OFFRE
406
ANNEE.
REV. 00
ESSENCE
95-98
DIESEL
fr406_am95-98-3868
