CONNEXION ELECTRIQUE
Pour la connexion électrique, le mesureur de niveau LU possède une réglette à bornes.
Pour faciliter la connexion de l'instrument, la description des bornes est indiquée à la base
de chaque réglette de connexion.
Pour l'installation électrique on recommande l'utilisation de câbles électriques multiples avec des
sections de fils de l'ordre de 0,25 à 0,5 mm
Avant de commencer les raccordements électriques il faut s'assurer que les presse étoupes
s'ajustent bien aux câbles de manière à garantir le degré d'étanchéité du système.
Les presse étoupes M16 x 1,5 utilisés sont prévus pour des câbles de Ø 5 à 12 mm.
Pour la connexion, il faut dénuder la gaine du câble pour libérer les fils intérieurs. Ensuite,
passer les câbles par les presse-étoupes et visser les fils dans les positions correspondantes,
comme indiqué dans le paragraphe suivant.
Bien serrer les presse-étoupes de manière à maintenir l'indice de protection.
Une mauvaise installation du presse-étoupe ou la mise en place d'un câble non adpaté
peut causer des dommages irréparables.
5.1
Connexion de l'alimentation et sortie analogique
Avant de commencer la connexion vérifier que la tension correspond aux besoins de
l'installation. La tension d'alimentation est indiquée sur l'étiquette du convertisseur.

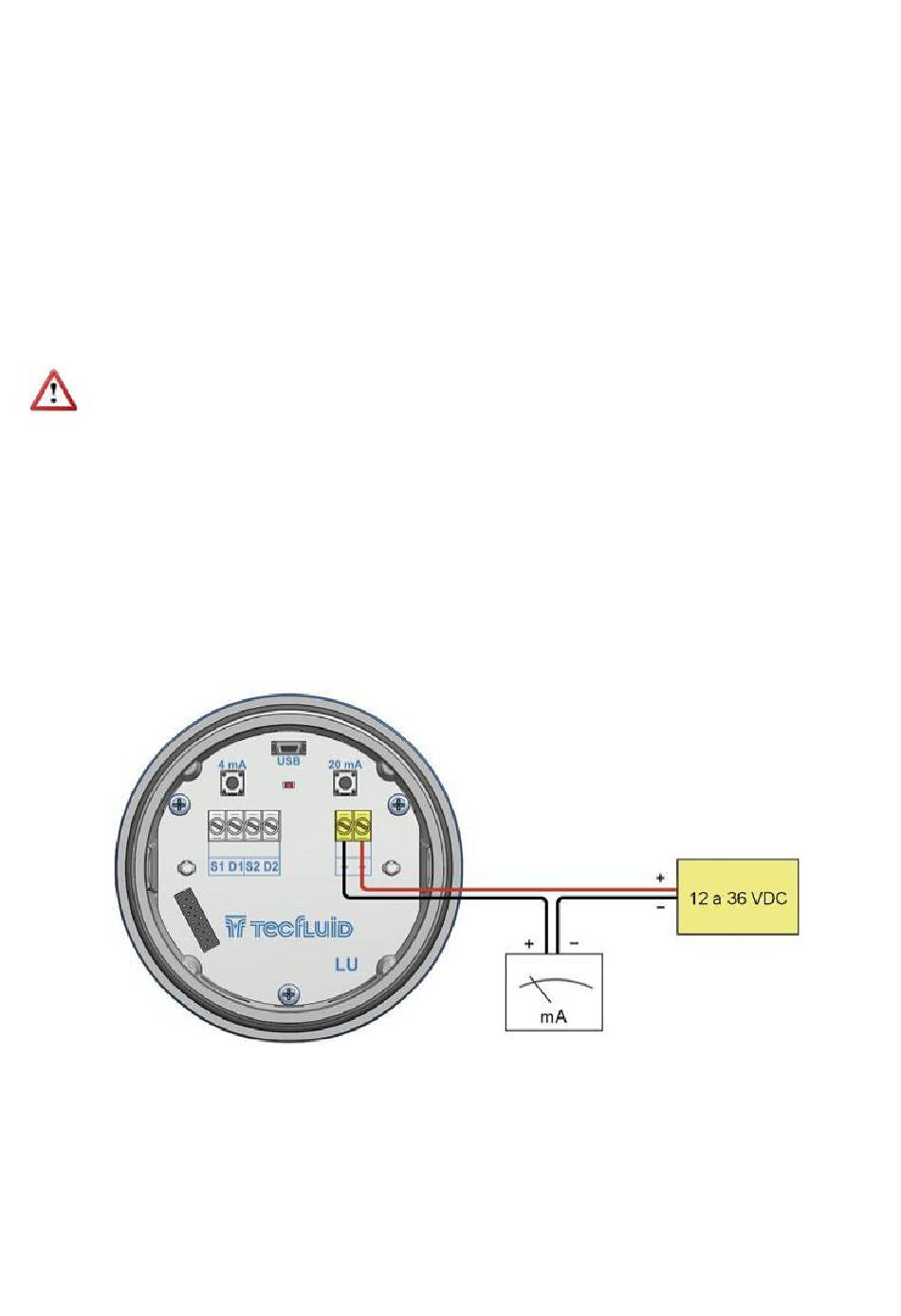

Les modèles LU912 et LU932 sont des instruments en technique 2 fils, c'est à dire, que
l'alimentation de l'appareil se fait dans la boucle de courant.
La borne positive de la source d'alimentation se connecte sur la position + et le positif de la
charge sur la position – de l'instrument. Les bornes négatives de la source d'alimentation
et de la charge sont connectées ensembles.
S'agissant d'un système 2 fils, la ligne d'alimentation et la ligne de la sortie analogique est la
même. Il est recommandé d'utiliser un câble avec tresse de protection ou câble blindé de
manière à éviter les interférences dans la boucle.
Il est recommandé d'utiliser une charge avec une résistance inférieure à 700 Ω pour garantir un
fontcionnement correct.
