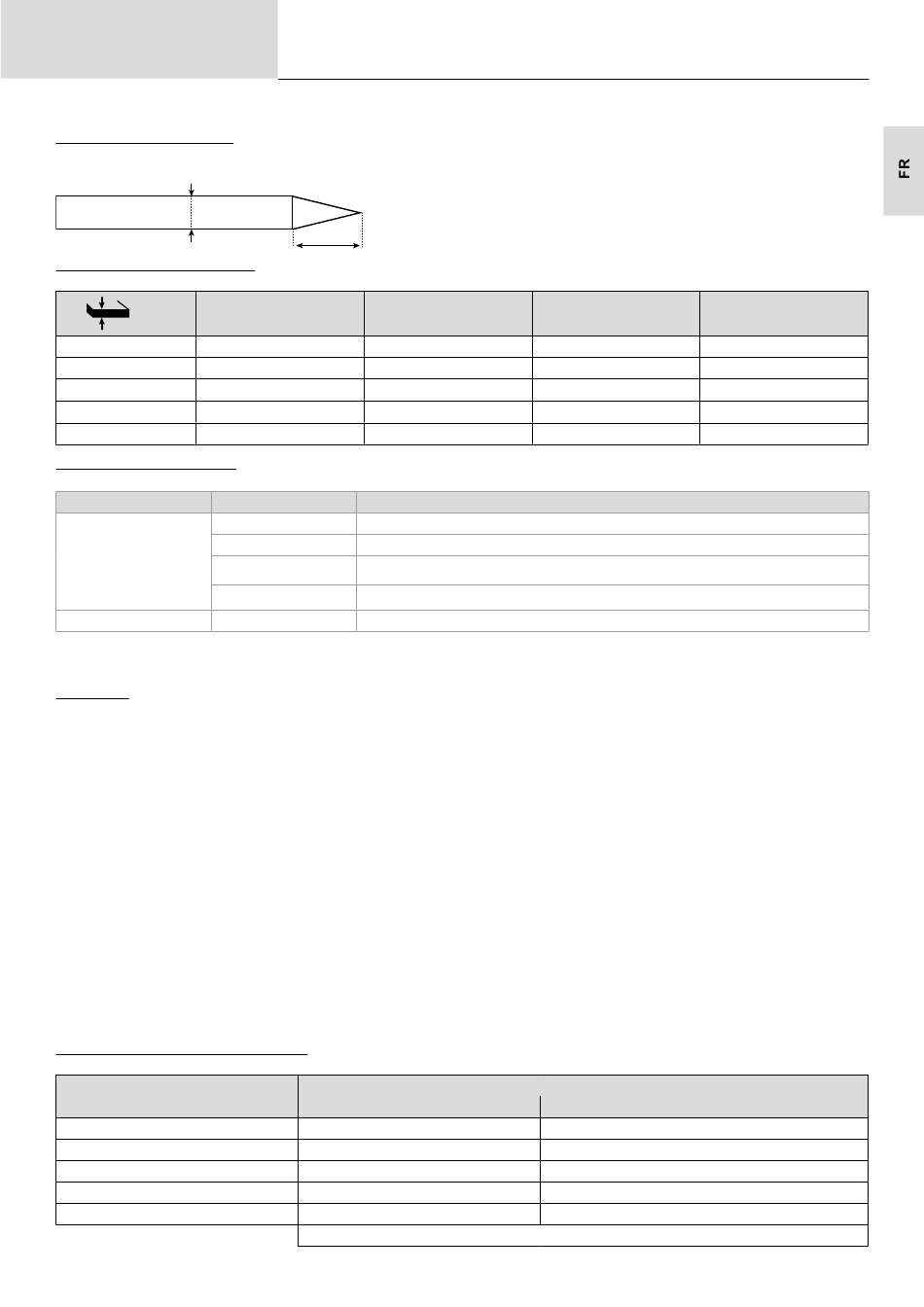

Manuel d'utilisation
AFFUTAGE DE L'ÉLECTRODE
Pour un fonctionnement optimal, il est conseillé d'utiliser une électrode affutée de la manière suivante :
d
COMBINAISONS CONSEILLÉES
(mm)
0.3 - 3
2.4 - 6
4 - 8
6.8 - 8.8
9 - 12
PARAMÈTRES DU PROCÉDÉ
Paramètres
Réglages
Standard
Pulsé
Procédé de soudage
Spot
Spot-Pulsé
Mode de gâchette
2T, 4T, Valve
L'accès à certains paramètres de soudage dépend du mode d'affichage sélectionné : Paramètres/Mode d'affichage : Easy ou Expert. Se reporter à
la notice IHM.
RÉGLAGES
• Standard
Le procédé de soudage TIG DC Standard permet le soudage de grande qualité sur la majorité des matériaux ferreux tels que l'acier, l'acier inoxydable,
mais aussi le cuivre et ses alliages, le titane... Les nombreuses possibilités de gestion du courant et gaz vous permettent la maitrise parfaite de votre
opération de soudage, de l'amorçage jusqu'au refroidissement final de votre cordon de soudure.
• Pulsé
Ce mode de soudage à courant pulsé enchaine des impulsions de courant fort (I, impulsion de soudage) puis des impulsions de courant faible
(I_Froid, impulsion de refroidissement de la pièce). Ce mode pulsé permet d'assembler les pièces tout en limitant l'élévation en température et les
déformations. Idéal aussi en position.
Exemple :
Le courant de soudage I est réglé à 100A et % (I_Froid) = 50%, soit un courant froid = 50% x 100A = 50A.
F(Hz) est réglé à 10Hz, la période du signal sera de 1/10Hz = 100ms -> toutes les 100ms, une impulsion à 100A puis une autre à 50A se succèderont.
• Spot
Ce mode de soudage permet le préassemblage des pièces avant soudage. Le pointage peut-être manuel par la gâchette ou temporisé avec un délai
de pointage prédéfini. Ce temps de pointage permet une meilleure reproductibilité et la réalisation de points non oxydés.
• Spot-Pulsé
Ce mode de soudage sur tôle fine permet le pré-assemblage des pièces avant soudage. Le pointage peut-être manuel par la gâchette ou temporisé
avec un délai de pointage prédéfini. Ce temps de pointage permet une meilleure reproductibilité et la réalisation de point non oxydé.
CHOIX DU DIAMÈTRE DE L'ÉLECTRODE
Ø Électrode (mm)
1
1.6
2
2.5
3.2
Notice originale
L = 3 x d pour un courant faible.
L = d pour un courant fort.
L
Courant (A)
Ø Electrode (mm)
3 - 75
60 - 150
100 - 200
170 - 250
225 - 300
Courant lisse
Courant pulsé
Pointage lisse
Pointage pulsé
Choix du mode de gestion du soudage à la gâchette.
Tungstène pure
10 > 75
60 > 150
75 > 180
130 > 230
160 > 310
Ø Buse (mm)
1
6.5
1.6
8
2
9.5
2.4
11
3.2
12.5
TIG DC
Environ = 80 A par mm de Ø
ARKAD 400T DUO / 400T W
Débit Argon (L/min)
6 - 7
6 - 7
7 - 8
8 - 9
9 - 10
Tungstène avec oxydes
10 > 75
60 > 150
100 > 200
170 > 250
225 > 330
15
