Distance de la paroi
!
Conduites
4

Conditions de montage

Le montage du capteur dans une conduite ou à proximité d'une paroi peut entraîner une rétrodiffusion et donc
une augmentation du signal.
La distance efficace de la paroi ou du sol peut être optimisée en alignant le côté plat du capteur.
inch
2
4
100
10
1
0.1
0.01
0
5
10
cm

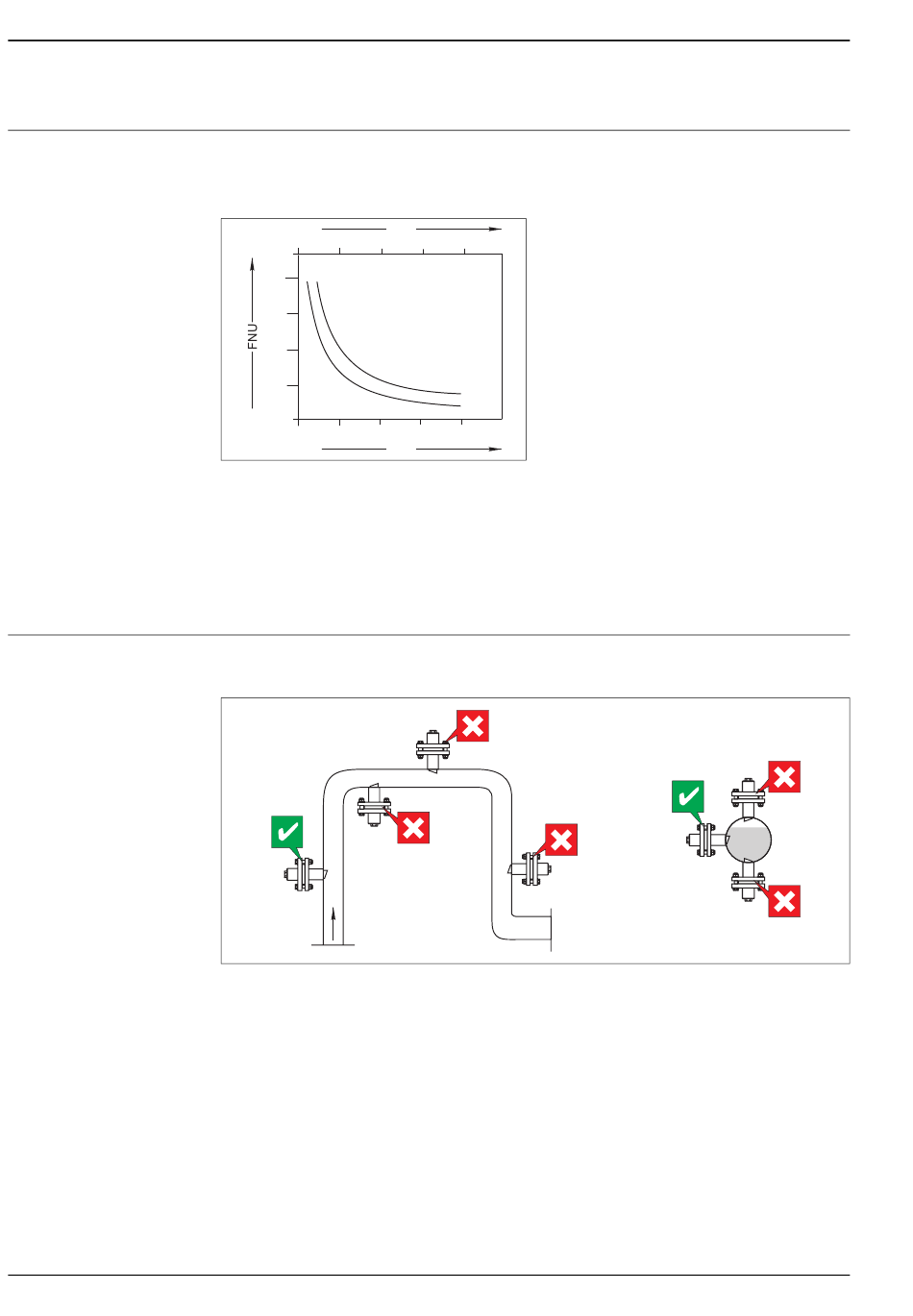

Influence de la distance de la paroi ou du sol
A
Paroi ou fond sombre (non réfléchissant)
B
Paroi ou fond clair (réfléchissant)
Remarque!
En général : Plus la turbidité à mesurer est faible, plus les parois du récipient doivent être sombres et plus la
distance des parois doit être grande.
Pour une mesure dans l'eau potable, la distance d'une paroi sombre doit être d'au moins 8 cm (3").
Les tuyaux clairs ne sont pas adaptés à l'eau potable.
Le schéma suivant montre différentes positions de montage sur une conduite et indique si elles sont autorisées
ou pas.
2
1
Positions de montage du CUS31 (avec adaptateur CUA120-A/B ou avec sonde rétractable CUA451)
• Dans le cas de matériaux réfléchissants (par ex. inox), la conduite doit avoir un diamètre minimal de
100 mm (4").
• Installez le capteur à un endroit où l'écoulement est régulier.
• Tournez la face biseauté face à l'écoulement du produit ("effet d'autonettoyage").
• L'emplacement idéal est sur une conduite montante (→ å , pos. 1). Il est également possible de monter le
capteur sur une conduite horizontale (pos. 5).
• N'installez pas le capteur à un endroit où des bulles d'air ou de la mousse (pos. 3) peuvent s'accumuler,
ni là où des particules solides peuvent décanter (pos. 2).
• Evitez de le monter dans une conduite descendante (pos. 4).
6
8
B
A
15
20
a0008118
3
4
Turbimax W CUS31
3
5
2
a0008117
Endress+Hauser
