Déversoir rectangulaire
VEGAPULS C 23 • SDI-12
Canal trapézoïdal (ISO 4359)
Canal en forme de U (ISO 4359)
Déversoir triangulaire à fine paroi (ISO 1438)
Déversoir rectangulaire à fine paroi (ISO 1438)
Barrage rectangulaire couronne large (ISOC846)
Formule de débit :
Si vous connaissez la formule de débit de votre canal, vous devriez
choisir cette option car ici la précision de la mesure de débit est la
plus élevée.
Formule de débit : Q = k x h
Définition du fabricant :
Si vous utilisez un canal Parshall du fabricant ISCO, il faut sélection-
ner cette option. Vous obtenez ainsi une haute précision de la mesure
de débit associée à une configuration plus simple.
En alternative, vous pouvez aussi accepter ici des valeurs de tableau
Q/h mises à disposition par le fabricant.
ISCO-Parshall-Flume
Tableau Q/h (affectation de hauteur avec le débit correspondant
dans un tableau)
Indication:
Des données de configuration précises sont disponibles auprès des
fabricants de canaux jaugeurs et dans la littérature spécialisée.
Les exemples suivants servent de vue d'ensemble pour la mesure du
débit.
3 ... 4 h
90°
2
2

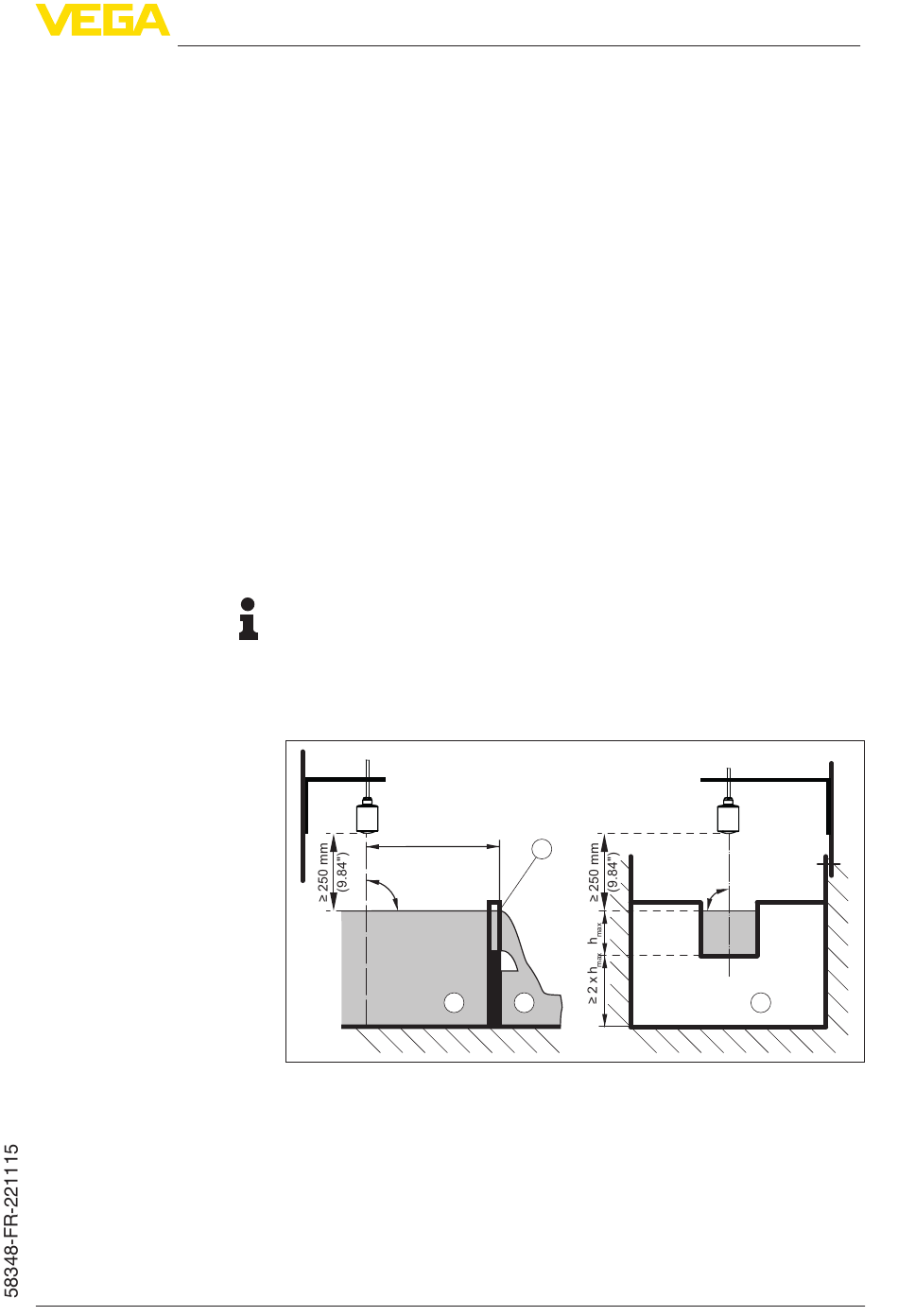

Fig. 17: Mesure du débit avec déversoir rectangulaire: h
du déversoir rectangulaire
1
Paroi du déversoir (vue latérale)
2
Amont du canal
3
Aval du canal
4
Organe déprimogène (vue de l'aval du canal)
exp
max
1
3
3
4 Montage
90°
4
= remplissage max.
max.
19
