4 Montage

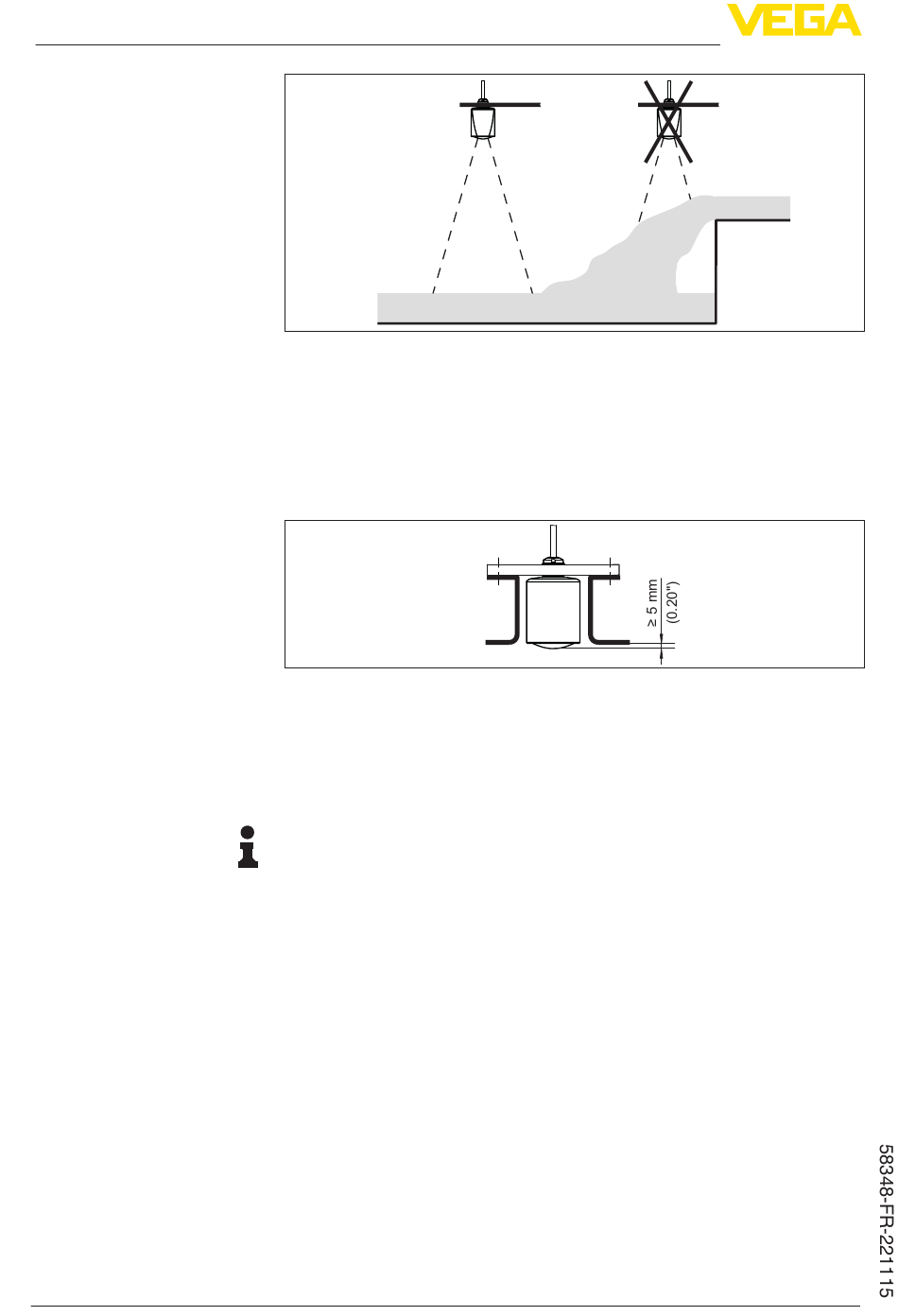

Fig. 8: Montage du capteur radar en présence d'un flux de produit
Manchon
Lors du montage dans un manchon, ce dernier doit être aussi court
que possible et son extrémité arrondie. Cela réduit au maximum les
réflexions parasites engendrées par le manchon.
Le bord de l'antenne doit dépasser d'au moins 5 mm (0.2 in) du
manchon.
Fig. 9: Montage sur rehausse du VEGAPULS C 23 recommandé
Si le produit présente de bonnes propriétés de réflexion, vous pouvez
monter le VEGAPULS C 23 également sur des rehausses qui sont
plus longues que l'antenne. L'extrémité de la rehausse doit dans ce
cas être lisse et ébavurée, voire si possible arrondie.
Remarque:
Pour le montage sur une rehausse plus longue, nous vous recom-
mandons de procéder à un masquage des signaux parasites (voir
chapitre " Paramétrage").
Des valeurs indicatives pour les longueurs de rehausse se trouvent
dans l'illustration suivante ou dans le tableau. Les valeurs ont été
dérivées des applications typiques. Des longueurs de rehausse
supérieures déviant des dimensions suggérées ici sont également
possibles, mais les conditions locales doivent être prises en compte.
14
VEGAPULS C 23 • SDI-12
