- Page 1 Mise en service Sonde tige capacitive destinée à la détection de niveau VEGACAP 64 Sortie statique Document ID: 30013...
- Page 2 Table des matières Table des matières À propos de ce document ....................... 3 Fonction ........................... 3 Personnes concernées..................... 3 Symbolique utilisée ......................3 Pour votre sécurité ........................4 Personnel autorisé ......................4 Utilisation appropriée ....................... 4 Avertissement contre les utilisations incorrectes .............. 4 Consignes de sécurité...
- Page 3 ID du document Ce symbole sur la page de titre du manuel indique l'ID du document. La saisie de cette ID du document sur www.vega.com mène au télé- chargement du document. Information, remarque, conseil : Ce symbole identifie des informa- tions complémentaires utiles et des conseils pour un travail couronné...
- Page 4 2 Pour votre sécurité Pour votre sécurité Personnel autorisé Toutes les manipulations sur l'appareil indiquées dans la présente do- cumentation ne doivent être effectuées que par du personnel qualifié, spécialisé et autorisé par l'exploitant de l'installation. Il est impératif de porter les équipements de protection individuels nécessaires pour toute intervention sur l'appareil.
- Page 5 2 Pour votre sécurité par le fabricant pour des raisons de sécurité et de garantie. Les transformations ou modifications en propre régie sont formellement interdites. Pour des raisons de sécurité, il est uniquement permis d'utiliser les accessoires mentionnés par le fabricant. Pour éviter les dangers, il faudra tenir compte des consignes et des signalisations de sécurité...
- Page 6 3 Description du produit Description du produit Structure Compris à la livraison La livraison comprend : • Détecteur de niveau VEGACAP 64 Le reste de la livraison se compose de : • Documentation – Mise en service VEGACAP 64 – Safety Manual (SIL) –...

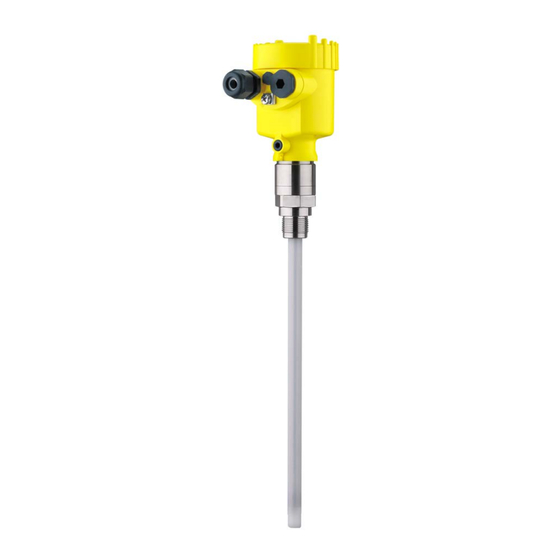

- Page 7 3 Description du produit Fig. 1: VEGACAP 64, version à tige avec boîtier plastique Couvercle de boîtier Boîtier avec électronique Raccord process Plaque signalétique La plaque signalétique contient les informations les plus importantes servant à l'identification et à l'utilisation de l'appareil : Fig.
- Page 8 3 Description du produit Le numéro de série vous permet, via " www.vega.com", " Recherche" d'afficher les données de livraison de l'appareil. Vous trouverez le nu- méro de série non seulement sur la plaque signalétique à l'extérieur de l'appareil, mais aussi à l'intérieur de l'appareil.
- Page 9 3 Description du produit Fig. 3: Principe de fonctionnement - condensateur à plaques Écart entre les surfaces des électrodes Dimension des surfaces de l'électrode Type de diélectrique entre les électrodes L'électrode et la paroi de la cuve sont les plaques du condensa- teur.
- Page 10 3 Description du produit Emballage, transport et stockage Emballage Durant le transport jusqu'à son lieu d'application, votre appareil a été protégé par un emballage dont la résistance aux contraintes de trans- port usuelles a fait l'objet d'un test selon la norme DIN ISO 4180. Pour les appareils standard, cet emballage est en carton non polluant et recyclable.
- Page 11 4 Montage Montage Remarques générales Remarque: Conditions de Pour des raisons de sécurité, il est uniquement autorisé d'exploiter process l'appareil dans les conditions process admissibles. Vous trouverez les indications à cet égard au chapitre " Caractéristiques techniques" de la notice de mise en service ou sur la plaque signalétique. Assurez vous avant le montage que toutes les parties de l'appareil exposées au process sont appropriées aux conditions de celui-ci.
- Page 12 4 Montage Vous protégerez en plus votre appareil contre l'infiltration d'humidité en orientant le câble de raccordement devant le presse-étoupe vers le bas. Ainsi, l'eau de pluie ou de condensat pourra s'égoutter. Cela concerne en particulier les montages à l'extérieur ou dans des lieux où...
- Page 13 4 Montage Entrées de câble - File- Filetage métrique tage NPT Dans le cas de boîtiers d'appareil avec filetages métriques, les Presse-étoupes presse-étoupes sont vissés en usine. Ils sont bouchés à titre de pro- tection de transport par des obturateurs en plastique. Ces obturateurs doivent être retirés avant de procéder au branche- ment électrique.
- Page 14 4 Montage Fig. 5: Flot de produit Montage horizontal Pour obtenir un point de commutation le plus précis possible, vous pouvez installer le détecteur VEGACAP 64 horizontalement. Si tou- tefois le point de commutation peut avoir une tolérance de quelques centimètres, nous recommandons d'installer le détecteur VEGACAP 64 en biais incliné...
- Page 15 4 Montage Couple de serrage pour Pour compenser la perte de précontrainte spécifique à la matière au brides plaquées PTFE moyen des matériaux de joint, vous devez utiliser en supplément pour les brides plaquées au PTFE des rondelles ressorts pour la fixation des vis de bride.
- Page 16 5 Raccordement à l'alimentation en tension Raccordement à l'alimentation en tension Préparation du raccordement Consignes de sécurité Respectez toujours les consignes de sécurité suivantes : • Le raccordement électrique est strictement réservé à un personnel qualifié, spécialisé et autorisé par l'exploitant de l'installation. Attention ! Ne raccordez ou débranchez que lorsque la tension est coupée.
- Page 17 5 Raccordement à l'alimentation en tension 6. Enficher les extrémités des conducteurs dans les bornes ou- vertes suivant le schéma de raccordement 7. Rabattre les leviers d'ouverture des bornes, le ressort des bornes est bien audible au rabattement du levier. 8.
- Page 18 5 Raccordement à l'alimentation en tension Compartiment électro- nique et de raccordement Fig. 9: Compartiment électronique et de raccordement Potentiomètre d'adaptation du point de commutation Commutateur DIL pour la sélection de la plage de mesure Commutateur DIL pour inversion du mode de fonctionnement Borne de mise à...
- Page 19 5 Raccordement à l'alimentation en tension Fig. 10: Schéma de raccordement Tension d'alimentation VEGACAP 64 • Sortie statique...
- Page 20 6 Mise en service Mise en service Généralités Les chiffres entre parenthèses se rapportent aux illustrations sui- vantes. Fonctionnement/présen- Vous trouverez sur l'électronique les éléments de réglage et d'affi- tation chage suivants : • Potentiomètre d'adaptation du point de commutation •...
- Page 21 6 Mise en service L'état de commutation de l'électronique peut être contrôlé le boîtier étant fermé (uniquement avec le boîtier plastique) voir " Tableau de fonctionnement". Remarque: Fermez le couvercle du boîtier en le tournant jusqu'en butée du filetage pour que le verre-regard se trouve bien au-dessus du témoin de contrôle (LED).
- Page 22 6 Mise en service 3. Assurez-vous que l'électrode soit émergée. 4. Tournez le potentiomètre (1) sur 0, le témoin de contrôle (6) s'allume rouge [s'allume vert]. 5. Pour déterminer le point de commutation vide, tournez le poten- tiomètre (1) très lentement dans le sens horaire jusqu'à ce que le témoin de contrôle s'allume vert [s'allume rouge].
- Page 23 6 Mise en service Remarque: Si vous ne trouvez pas le point de commutation maxi. dans aucune des plages, nous vous recommandons de mettre le sélecteur de plage (2) sur la plage la plus basse dans laquelle vous avez trouvé le point de commutation mini.
- Page 24 6 Mise en service Niveau État de commutation Témoin de contrôle Mode de fonctionnement max. Protection antidéborde- ment Contact de sortie ouvert Rouge Mode de fonctionnement min. Protection contre la marche à vide Contact de sortie fermé Vert Mode de fonctionnement min.
- Page 25 24h/24 possibilité - en cas d'urgence - d'appeler le service d'assistance tech- nique VEGA, numéro de téléphone de la hotline +49 1805 858550. Ce service d'assistance technique est à votre disposition également en dehors des heures de travail, à savoir 7 jours sur 7 et 24h/24.
- Page 26 7 Diagnostic et maintenance Vérifier le signal de com- mutation Erreur Cause Suppression • L'appareil signale Le mode de fonction- Réglez le mode de fonctionnement correct à l'inverseur immergé sans immersion nement sélectionné sur de l'unité de commande (A : protection antidébor- du produit l'unité...
- Page 27 7 Diagnostic et maintenance Fig. 12: Vérifier la résistance à l'intérieur de la sonde Blindage Sonde de mesure Potentiel de terre Changement de l'électronique De façon générale, les électroniques de la série CP60 sont interchan- geables. Si vous désirez utiliser une électronique avec une autre sortie signal, vous pouvez télécharger la notice de mise en service adéquate depuis notre site Web.
- Page 28 7 Diagnostic et maintenance Fig. 13: Desserrez les vis de fixation Électronique 2 Vis de fixation (2 pièces) 6. Retirer l'ancienne électronique 7. Comparer la nouvelle électronique avec l'ancienne. L'étiquette signalétique de l'électronique doit correspondre à celle de l'ancienne. Ceci est valable en particulier pour les appareils en atmosphères explosibles. 8.
- Page 29 7 Diagnostic et maintenance Fig. 14: Touche de compensation Sélecteur de la plage de mesure (touche de compensation) Témoin de contrôle 16. Appuyer sur le sélecteur de la plage de mesure (1) jusqu'à ce que le témoin de contrôle (2) clignote vert. 17.
- Page 30 8 Démontage Démontage Étapes de démontage Attention ! Avant de démonter l'appareil, prenez garde aux conditions de process dangereuses comme par exemple pression dans la cuve, hautes températures, produits agressifs ou toxiques etc. Suivez les indications des chapitres " Montage" et " Raccordement à l'alimentation en tension"...
- Page 31 9 Annexe Annexe Caractéristiques techniques Remarque relative aux appareils homologués Dans le cas des appareils homologués (par ex. avec agrément Ex), ce sont les caractéristiques techniques dans les consignes de sécurité respectives qui s'appliquent. Celles-ci peuvent dévier des données répertoriées ici par ex. au niveau des conditions process ou de l'alimentation tension. Tous les documents des agréments peuvent être téléchargés depuis notre page d'accueil.
- Page 32 9 Annexe Longueur du capteur (L) Ʋ Raccord process : filetage et bride 0,15 … 6 m (0.492 … 19.69 ft) Ʋ Raccord process : brides - plaquées 0,15 … 6 m (0.492 … 19.69 ft) PTFE Charge latérale max. 10 Nm (7.4 lbf ft) Couple de serrage des boulons de la min.
- Page 33 9 Annexe Ʋ Version à bride -1 … 64 bar/-100 … 6400 kPa (-14.5 … 928 psig), en fonction du raccord process Ʋ Version à bride, placage PTFE -0,4 … 16 bar/-40 … 1600 kPa (-5.8 … 232 psig), en fonction du raccord process Température process VEGACAP 64 en -50 …...
- Page 34 Pour ces appareils, il faudra donc respecter les documents d'agréments respectifs. Ceux-ci font partie de la livraison des appareils ou peuvent être téléchargés sur saisie du numéro de série de votre appareil dans la zone de recherche sur " www.vega.com" ainsi que dans la zone de téléchar- gement générale.
- Page 35 9 Annexe VEGACAP 64 - Boîtier ~ 69 mm ~ 59 mm ~ 69 mm ~ 116 mm (4.57") (2.72") (2.32") (2.72") ø 80 mm ø 79 mm ø 86 mm (3.39") ø 79 mm (3.15") (3.11") (3.03") M20x1,5 M20x1,5/ M20x1,5/ M20x1,5/ ½...
- Page 36 9 Annexe A, G 1 A, G 1 ø16mm ( ") Fig. 17: VEGACAP 64, version filetée G1 (ISO 228 T1) Longueur du capteur, voir au chapitre " Caractéristiques techniques" L1 Longueur active VEGACAP 64 • Sortie statique...
- Page 37 9 Annexe ø 40 mm (1.58") Fig. 18: Extension haute température VEGACAP 64 • Sortie statique...
- Page 38 Les lignes de produits VEGA sont globalement protégées par des droits de propriété intellec- tuelle. Pour plus d'informations, on pourra se référer au site www.vega.com. VEGA lineas de productos están protegidas por los derechos en el campo de la propiedad indus- trial. Para mayor información revise la pagina web www.vega.com.
