Description

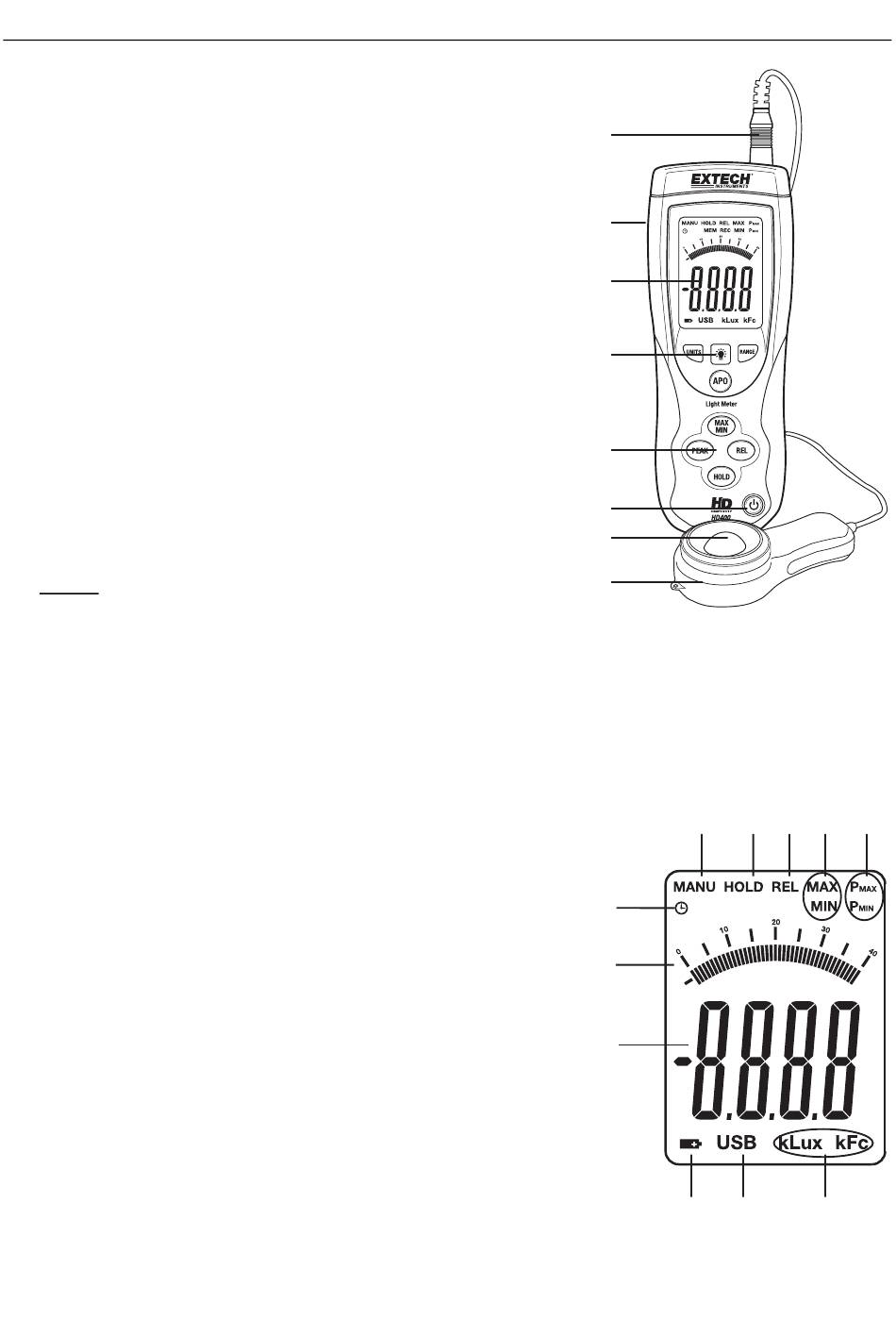

Description du Compteur
1.
Prise de câble senseur apparaissant branché au jack du
compteur
2.
Jack USB pour interface PC (sous le couvercle
rabattable)
3.
Ecran LCD
4.
Pavé de Boutons du haut
5.
Pavé de Boutons du bas
6.
Dôme de réception de lumière du senseur
7.
Revêtement du senseur (apparaît sans le revêtement
de protection)
8.
Bouton d'Alimentation ON-OFF
NOTE : Le compartiment à pile, le trépied de montage, et le
support de station sont situés à l'arrière de l'instrument et ne
sont pas illustrés ici
Description de l'Ecran
1.
Affichage des mesures numériques
2.
Affichage des mesures en barres graphiques
3.
Icône d'activation de Mise Hors tension Automatique
4.
Icône MANU
5.
Icône DATA HOLD
6.
Icône mode RELATIF
7.
Mode d'affichage MAXIMUM et MINIMUM
8.
Mode PEAK HOLD
9.
Symbole de Pile Faible
10. Icône de branchement PC
11. Unités de mesure d'amplitude
1
2
3
4
5
8
6
7
3
2
1
3
4
5 6 7 8
9 10
11
