Avant la première mise en service
E
B
C
D

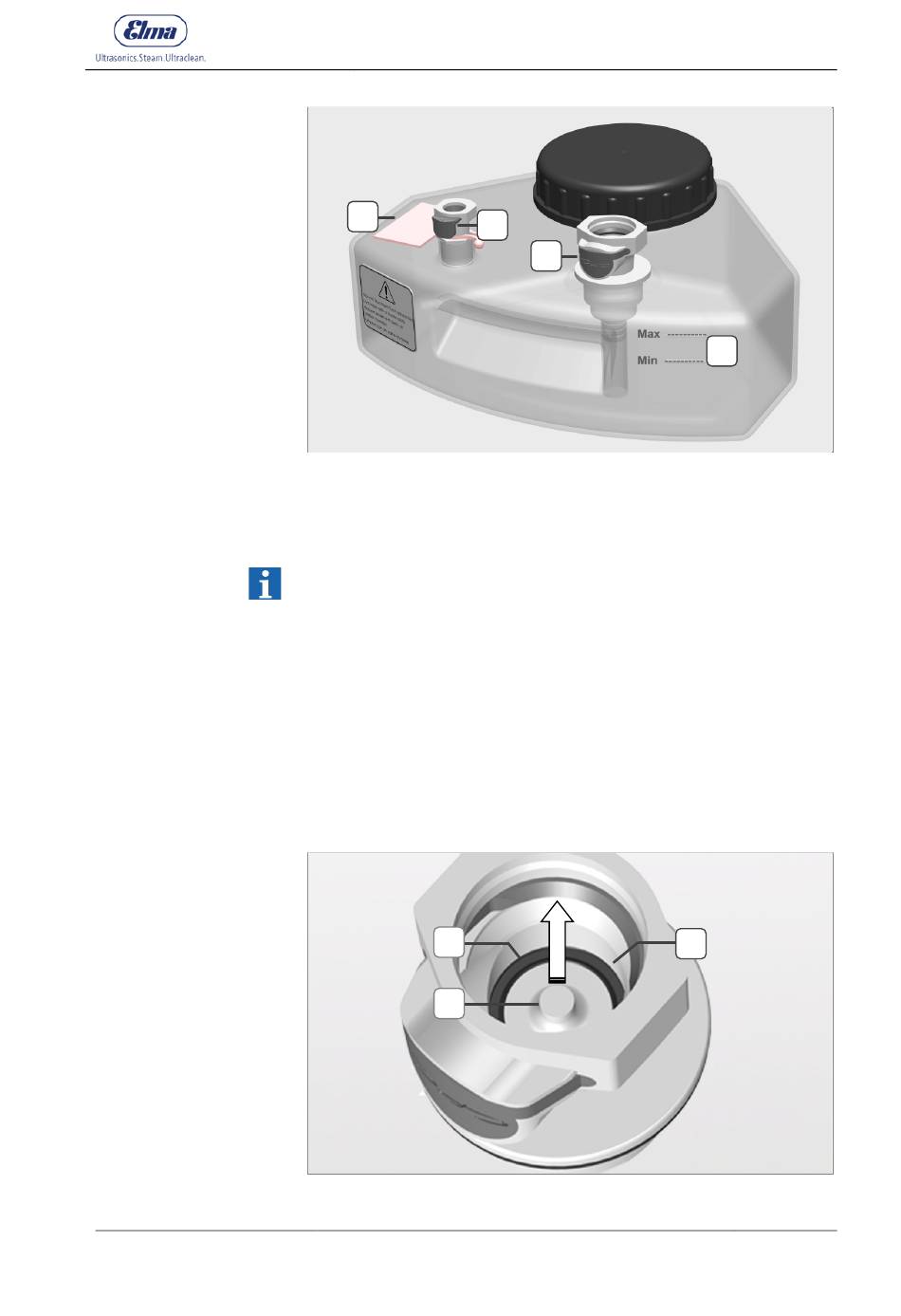

Fig. 4.4.3 Réservoir de fluide
4.4.1 Contrôle des vannes de fermeture des
raccords rapides
Les vannes de fermeture des raccords rapides ferment
automatiquement les réservoirs de fluide et les tuyaux
hydrauliques dès que les deux pièces du raccord rapide ne sont
plus connectées. Vérifier si les vannes de fermeture
fonctionnent correctement à chaque renouvellement de fluide.
Procédure Pour contrôler le fonctionnement de la vanne, enfoncez
l'embout de la vanne quelques millimètres dans l'accouplement.
Une fois relâchée, la vanne doit revenir à la position "fermée"
(sens de la flèche) en se redressant.
Raccord rapide du La vanne de fermeture (fig. 4.4.1.1.F) est mobile; à l'état
réservoir de fluide déconnecté, elle doit être alignée sur la barre de guidage
(fig. 4.4.1.1.G).
H
G
F
Fig. 4.4.1.1 Raccord rapide du réservoir de fluide "fermé"
29
