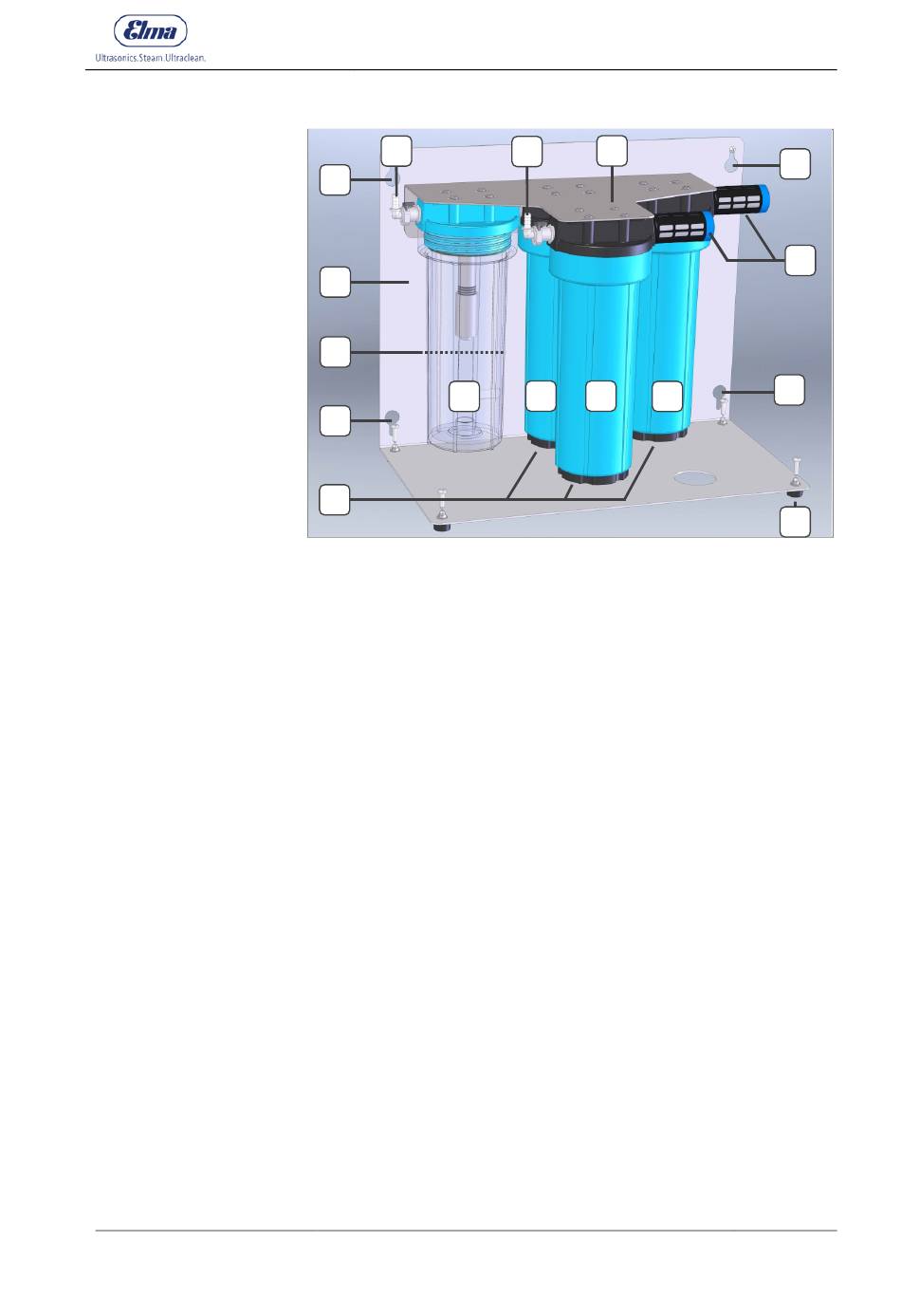

Fig. 14.1.1 Unité de charbon actif posée
Raccord rapide pour la connexion du tuyau d'extraction pour la
ventilation de la chambre de nettoyage. Pour éviter toute
confusion dans les branchements, le raccord de l'unité de
charbon actif porte un anneau rouge; il en va de même pour la
connexion correspondante sur la machine à nettoyer.
Raccord rapide pour la connexion du tuyau d'extraction pour la
ventilation des réservoirs de fluide.
Tôle de maintien accrochée au support de base (J), amovible
pour vider le séparateur d'eau de condensation / les cartouches
de charbon actif.
Séparateur d'eau de condensation, dévissable avec filtre
Cartouche de charbon actif niveau 1
F Cartouche de charbon actif niveau 2
Cartouche de charbon actif niveau 1
Bouchon fileté, amovible pour remplir/vider le charbon actif.
J Support de base permettant le fonctionnement en position
posée sur les pieds en caoutchouc (K) ou en position fixée au
mur (support de fond et pieds en haut) par les encoches (L).
Filtre PE amovible pour l'entretien.
Niveau de remplissage maximum de l'eau de condensation
séparée (doit être au-dessous du filtre dans le séparateur).
