II.5 - Carte unité de commande (UC)
La carte UC permet de piloter 6 lignes de 4 modules maximum. Il est possible de doubler les
modules pour un totem double face.
Elle est alimentée, via un transformateur, par alimentation solaire.

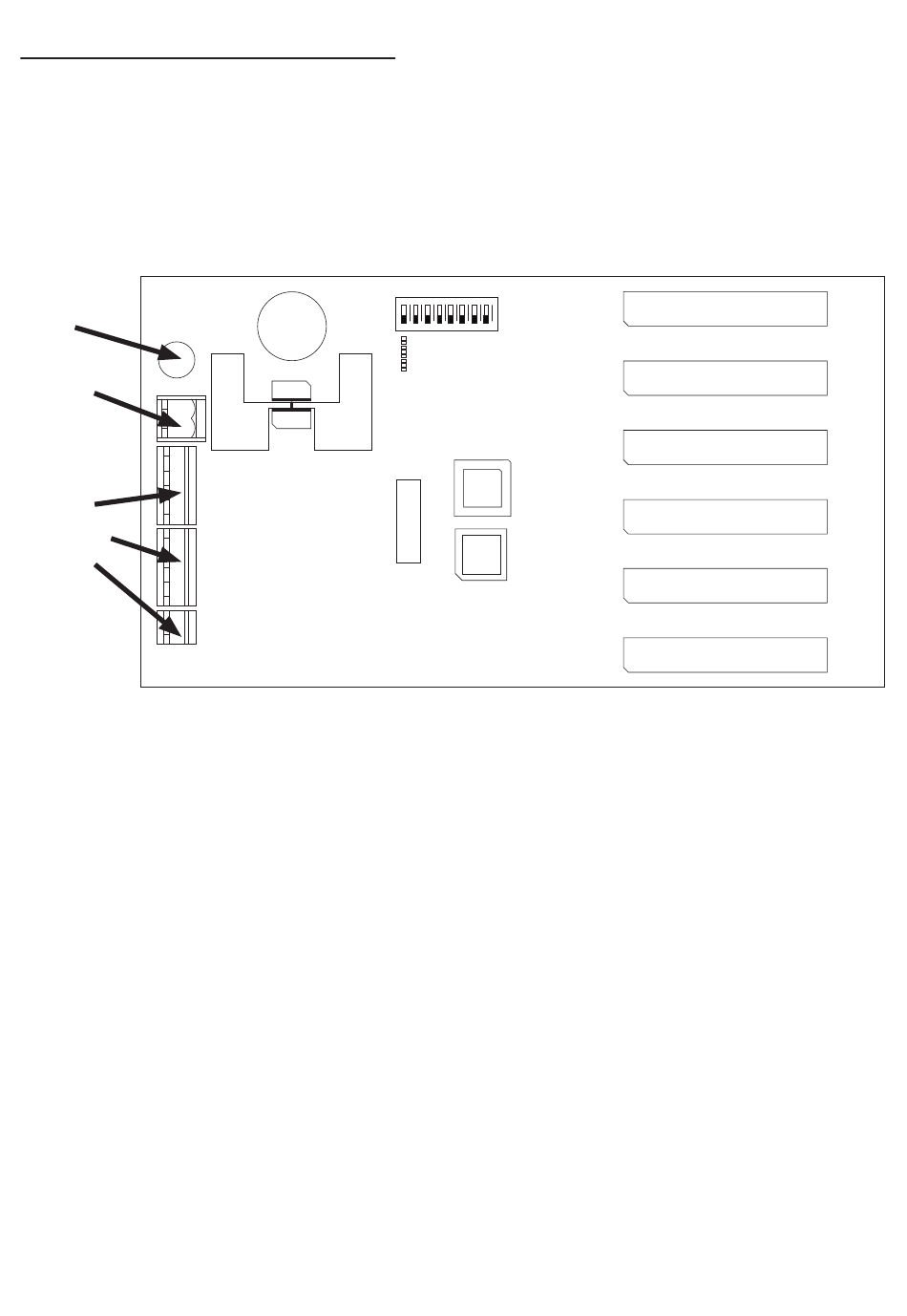

Alimentation de la carte UC. La carte est protégée par un fusible de 2,5A.
Fusible 2,5A
Bornier
alimentation
Borniers Non
utilisés
Signification des LEDs de haut en bas :
Led 1 : détection modules
Led 2 : si rouge, recherche modules en cours
Led 3 : si vert, fonctionnement normal
Led 4 : Rx COM GSM
Led 5 : Tx COM GSM
Led 6 : Rx COM pupitre
Led 7 : Tx COM pupitre
Led 8 : Non utile
8
Dips
O
N
1 2 3 4 5 6 7 8
Leds
Connecteur ligne 1
Connecteur ligne 2
Connecteur ligne 3
Connecteur ligne 4
Connecteur ligne 5
Connecteur ligne 6
