2.
Mesurez la distance aux pointsB et C entre une
surface plane et le tranchant des pointes des
lames
(Figure
73).
1. Mesurer à partir d'une
surface plane
3.
Les deux mesures (B et C) ne doivent pas
différer de plus de 6 mm (¼ po).
Remarque:
Dans le cas contraire, passez à
l'opération
Mise à niveau du tablier de coupe
(page
53).
Contrôle du réglage de
l'inclinaison avant/arrière du
tablier de coupe
1.
Gonflez les pneus arrière à la pression spécifiée.
2.
Tournez 1 lame dans le sens longitudinal.
Mesurez la distance aux pointsA et B entre une
surface plane et le bord coupant des pointes
des lames
(Figure
Remarque:
La lame doit être plus basse de
6 mm (0,25 po) à l'avant au niveau du point A
qu'à l'arrière au niveau du point B.
3.
Tournez les lames et répétez la procédure pour
les autres.

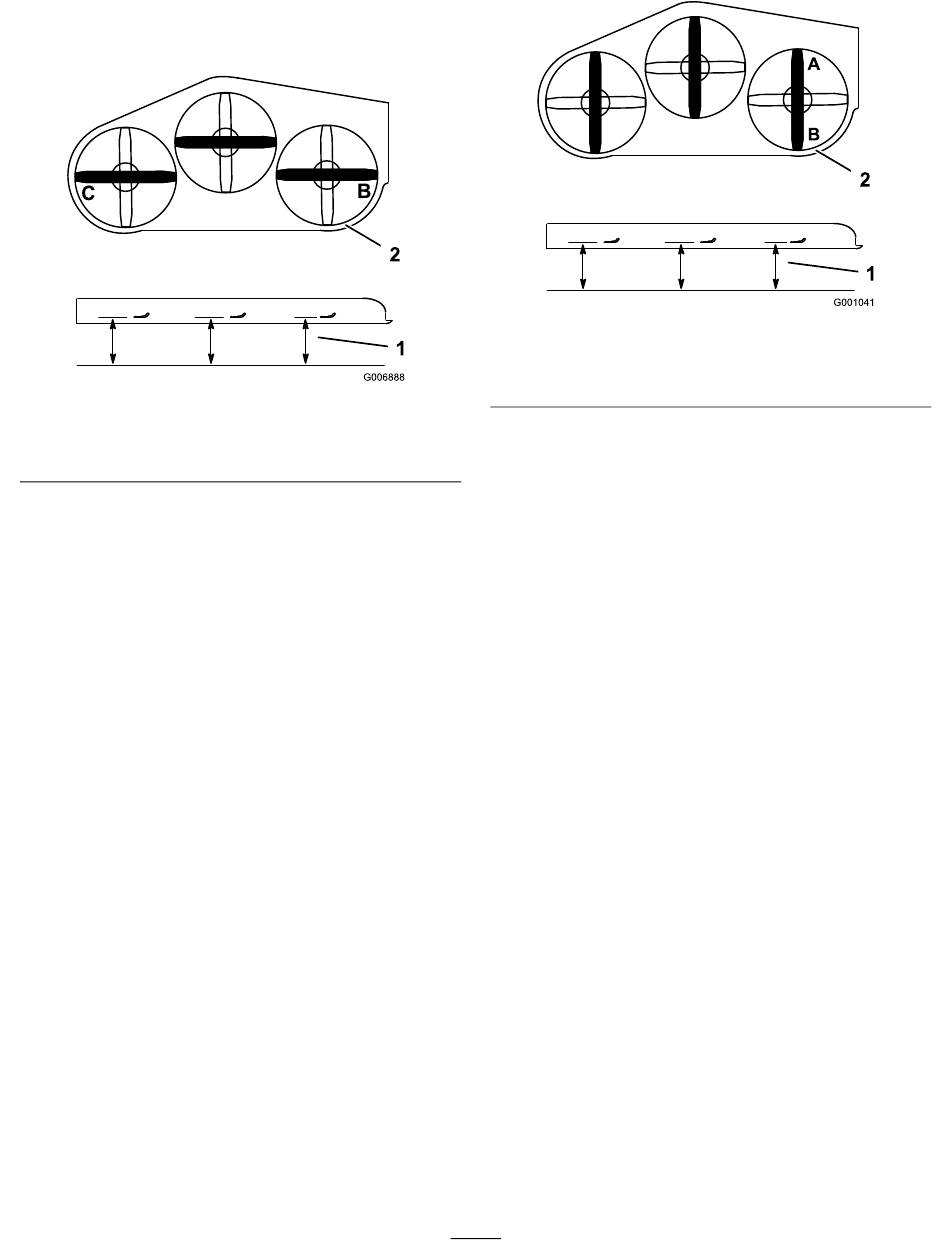

Figure 73
2. Mesurer la lame aux points
B et C
74).
1. Mesurer la lame aux points
A et B
g006888
4.
Si l'inclinaison avant/arrière n'est pas correcte,
voir
Mise à niveau du tablier de coupe (page
Mise à niveau du tablier de coupe
1.
Garez la machine sur une surface plane et
horizontale, désengagez la PDF et serrez le
frein de stationnement.
2.
Avant de quitter la position d'utilisation, coupez
le moteur, enlevez la clé et attendez l'arrêt
complet de toutes les pièces mobiles.
3.
Réglez le levier de hauteur de coupe à la
position 76 mm (3 po); voir
hauteur de coupe (page
4.
Placez deux cales de 6,6 cm (2⅝ po) d'épaisseur
chacune sous chaque côté du bord avant du
tablier de coupe, mais pas sous les supports
des galets anti-scalp
5.
Placez deux cales de 7,3 cm (2⅞ po) d'épaisseur
chacune sous le bord arrière de la jupe du tablier
de coupe, une de chaque côté
53
Figure 74
2. Mesurer à partir d'une
surface plane
Réglage de la
20).
(Figure
75).
(Figure
g001041
52).
75).
