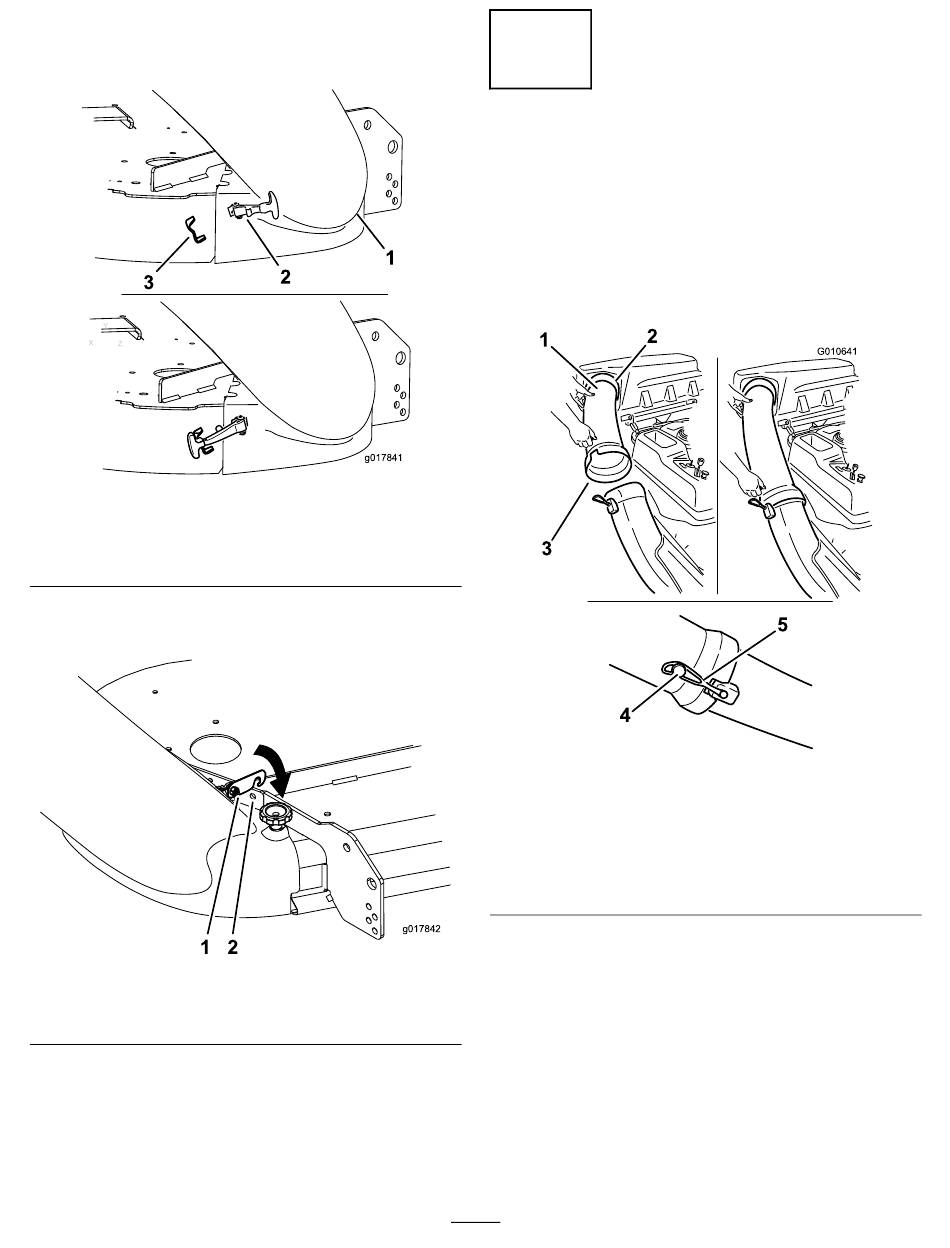

5. Accrochez le verrou flexible de l'éjecteur à l'attache
soudée sur le tablier de coupe, à l'arrière de
l'ouverture (Figure 22).
3
Y
X
Z
Figure 22
1. Éjecteur
2. Verrou flexible
6. Tournez le verrou jusqu'à ce qu'il s'enclenche dans le
trou du renfort de tablier de coupe (Figure 23).
1 2
Figure 23
1. Verrou
1
2
g017841
3. Attache (soudée au tablier
de coupe)
g017842
2. Trou du renfort de tablier
de coupe
6
Raccordement au tube
d'éjection
Aucune pièce requise
Procédure
1. Glissez l'extrémité courbe du tube d'éjection dans
l'ouverture du couvercle du collecteur (Figure 24).
1
3
4
1. Extrémité courbe du tube
d'éjection
2. Ouverture dans le
couvercle du collecteur
3. Extrémité évasée du tube
d'éjection
2. Glissez l'extrémité évasée du tube d'éjection sur
l'extrémité de l'éjecteur. Accrochez la sangle en
caoutchouc de l'éjecteur à l'ergot situé sur le tube
d'éjection pour le fixer en position (Figure 24).
14
2
G010641
5
Figure 24
4. Ergot
5. Sangle en caoutchouc
