Nibe RMU S40 Manuel D'installation
  1. Manuels
  2. Marques
  3. Nibe Manuels
  4. Unités de contrôle
  5. RMU S40
  6. Manuel d'installation
Nibe RMU S40 Manuel D'installation

Nibe RMU S40 Manuel D'installation

Masquer les pouces Voir aussi pour RMU S40:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 58

Liens rapides

Télécharger ce manuel

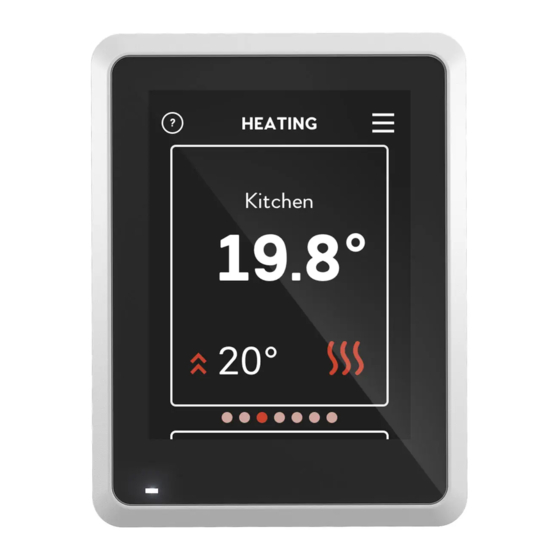

NIBE RMU S40
SE
Installatörshandbok
Rumsenhet
GB
Installer Manual
Room unit
DE
Installateurhandbuch
Raumeinheit
FI
Asentajan käsikirja
Huoneyksikkö
FR
Manuel d'installation
Unité d'ambiance
NL
Installatiehandleiding
Ruimte-eenheid
IHB 2243-3
631705
N
N
K IT C H E
K IT C H E
2 2 . 3 °
2 2 . 3 °
2 2 . 3 °
r
r
r
O u t d o o
O u t d o o
O u t d o o
- 5 . 6 °
- 5 . 6 °
u a r y
0 5 J a n
1 2 : 4 5
