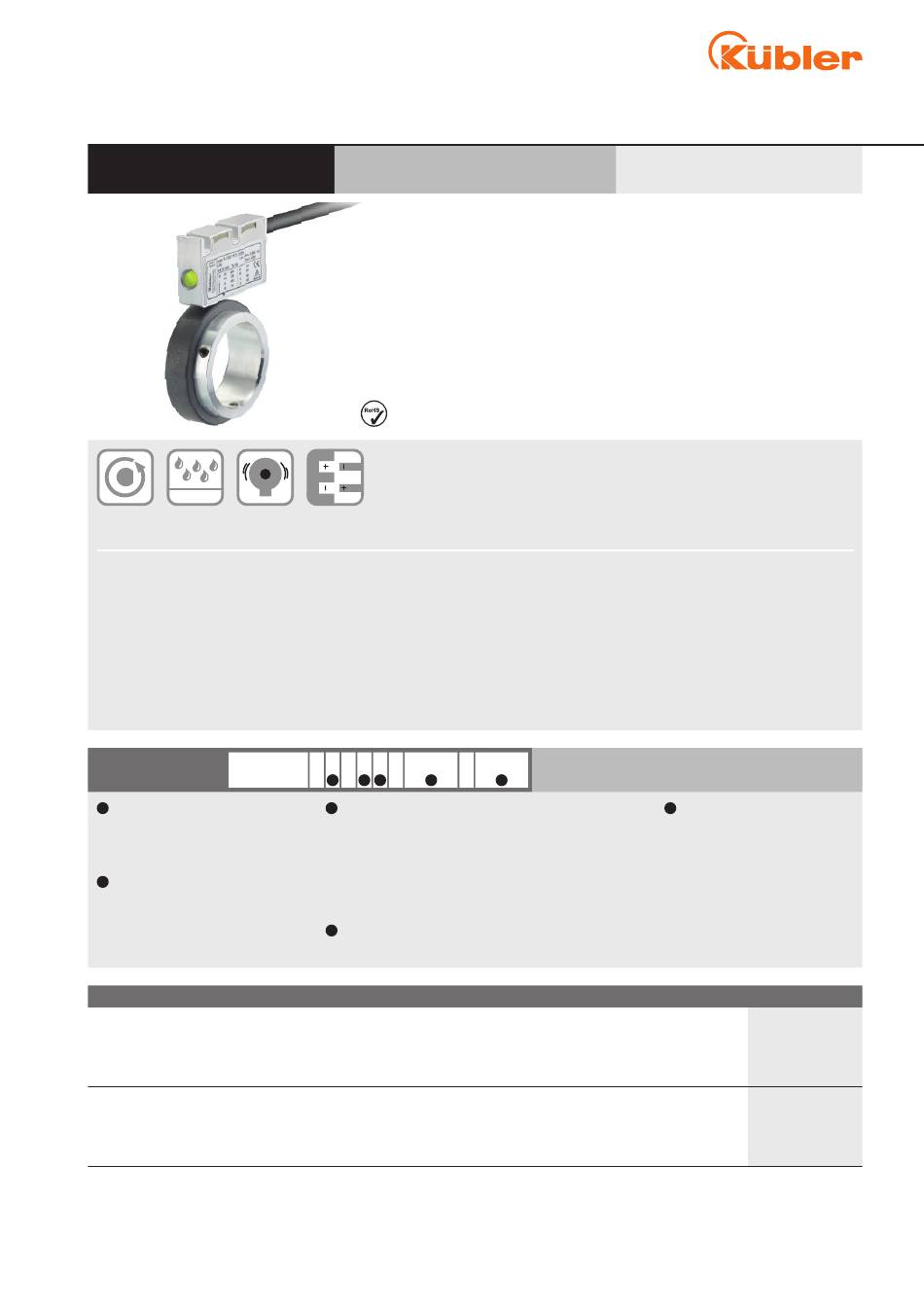

Kübler RLI20 Fiche Technique

Codeurs sans roulement
Incrémental, standards
magnétiques
IP
Vitesse de Niveau de Résistant aux
rotation élevée protection chocs / aux
élevé vibrations
Résistant et insensible
• Haute résistance aux chocs et aux vibrations.
• Boîtier solide avec indice de protection IP67. Option : boîtier
spécial pour une résistance maximale à la condensation
(IP68 / IP69k, résistance à l'humidité cyclique selon
EN 60068-3-38 et à la chaleur humide selon EN 60068-3-78).
• Système de mesure sans contact, sans usure, garantissant
une longue durée de vie.
8.RLI20
Ref. de commande
RLI20
Type
a
Modèle
1 = IP67, standard
2 = IP68 / IP69k et testé à l'humidité selon
EN 60068-3-38, EN 60068-3-78
b Etage de sortie / Tension d'alimentation
1 = RS422 / 4,8 ... 26 V DC
2 = Push-Pull / 4,8 ... 30 V DC
Accessoires / afficheur Type 572
Afficheur de position, 6 digits
Afficheur de position, 8 digits
Vous trouverez d'autres accessoires au chapitre accessoires ou dans la partie accessoires de notre site Internet : www.kuebler.com/accessoires.
Vous trouverez d'autres éléments de connectique au chapitre connectique ou dans la partie connectique de notre site Internet : www.kuebler.com/connectique.
1) Longueurs de câble >10 m uniquement possibles avec une tension d'alimentation >10 V.
2) Autres nombres d'impulsions sur demande.
3) Réalisable uniquement pour les nombres d'impulsions 0360 et 3600.
© Fritz Kübler GmbH, sous réserve d'erreurs et de modifications. 08/2021
RLI20 (arbre creux)

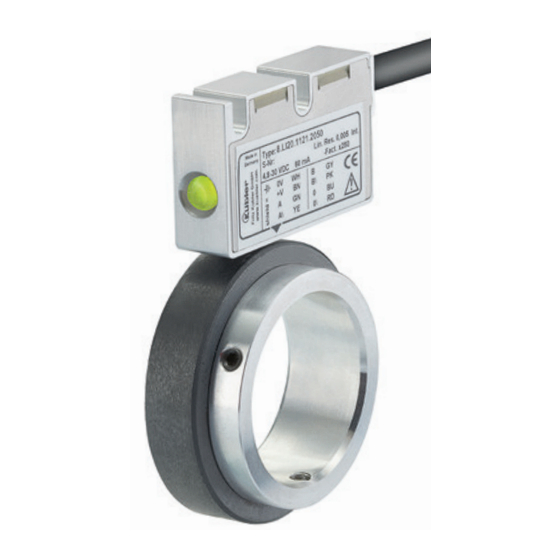

Grâce à sa profondeur de montage de 16 mm seulement, le codeur magnétique
sans roulement RLI20 composé d'un anneau magnétique et d'un capteur est idéal
pour les installations et les machines ne disposant que d'un espace restreint. Le
principe de mesure sans contact assure un fonctionnement sans erreur et une
longue durée de vie même dans des conditions environnementales sévères.
Son indice de protection IP68 / IP69k, sa technologie d'encapsulation spéciale
et sa résistance testée à l'humidité cyclique et à la chaleur humide garantissent
un niveau de fiabilité maximal même en cas d'utilisation à l'extérieur sans
protection.
Ce codeur sans roulements peut se monter sur des arbres jusqu'à un diamètre
max. de 30 mm.
Protégé contre
les inversions
de la polarité
. X 1 X X . XXXX XXXX .
a b c d
c
Type de raccordement
1 = câble radial, longueur 2 m [6.56'] PUR
A = câble radial, longueur spéciale PUR *)
*) Longueurs spéciales disponibles
3, 5, 8, 10, 15, 20 m [9.84, 16.40, 26.25, 32.80, 49.21, 65.62']
Extension de la réf. de commande .XXXX = longueur en dm
ex.: 8.RLI20.111A.0250.0080.0030 (pour longueur de câble 3 m)
d 2)
Impulsions par tour
0250, 0360, 1000, 1024, 2500, 3600
Push-Pull / RS422
Mise en service rapide
• Ne nécessite que peu d'espace de montage.
• Grande tolérance de montage entre la bande magnétique et le
capteur.
• Des trous de fixation oblongs permettent un alignement aisé
lors du montage.
• Indication du fonctionnement par LED.
e
1)
(types de raccordement A):
avec 4 sorties à commutation rapide
et interface série
avec 4 sorties à commutation rapide, interface série,
et sortie analogique avec facteur d'échelle
avec 4 sorties à commutation rapide
et interface série
avec 4 sorties à commutation rapide, interface série,
et sortie analogique avec facteur d'échelle
e
Diamètre de l'alésage
0080 = 8 mm [0.32"] 0095 = 3/8"
0100 = 10 mm [0.39"] 0158 = 5/8"
0120 = 12 mm [0.47"] 0254 = 1" 3)
0150 = 15 mm [0.59"]
0180 = 18 mm [0.71"]
0200 = 20 mm [0.79"]
3)
0250 = 25 mm [0.98"]
0300 = 30 mm [1.18"] 3)
Réf. de commande
6.572.0116.D05
6.572.0116.D95
6.572.0118.D05
6.572.0118.D95
