Antenne cornet DN65 - raccord process à bride

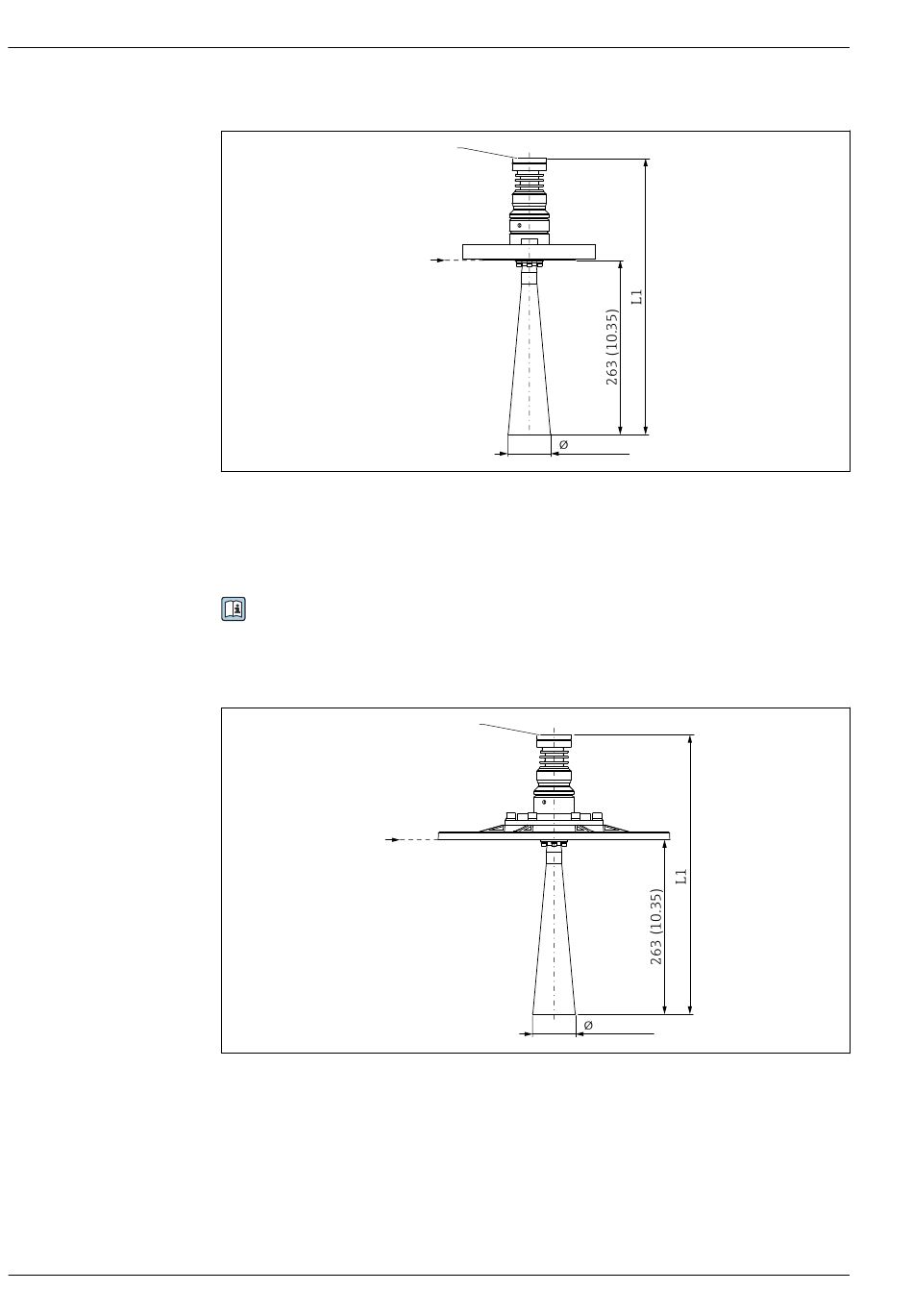

 35 Dimensions de l' a ntenne cornet DN65 - raccord process à bride. Unité de mesure mm (in)
R Point de référence de la mesure
1 Bord inférieur du boîtier
L1 466 mm (18,35 in) ; version avec agrément Ex d ou XP +5 mm (+0,20 in)
Les dimensions de la bride dépendent de la norme et de la surface d' é tanchéité sélectionnées
(options de commande).
Les dimensions qui s' é cartent de la norme sont indiquées.
Antenne cornet DN65, avec bride UNI et dispositif d'orientation
R
 36 Dimensions de l' a ntenne cornet DN65, avec bride UNI et dispositif d' o rientation. Unité de mesure mm (in)
R Point de référence de la mesure
1 Bord inférieur du boîtier
L1 466 mm (18,35 in); version avec agrément Ex d ou XP +5 mm (+0,20 in)
1
R
65 (2.56)
1
Micropilot FMR67B HART
65 (2.56)
