Hioki PW3336 Guide De Mesure

PW3336
PW3336-01, PW3336-02, PW3336-03
PW3337
PW3337-01, PW3337-02, PW3337-03
PUISSANCEMÈTRE
POWER METER
Guide de Mesure
Sept. 2015 Edition 1 Imprimé au Japon
PW3336A963-00 (A984-00) 15-09H

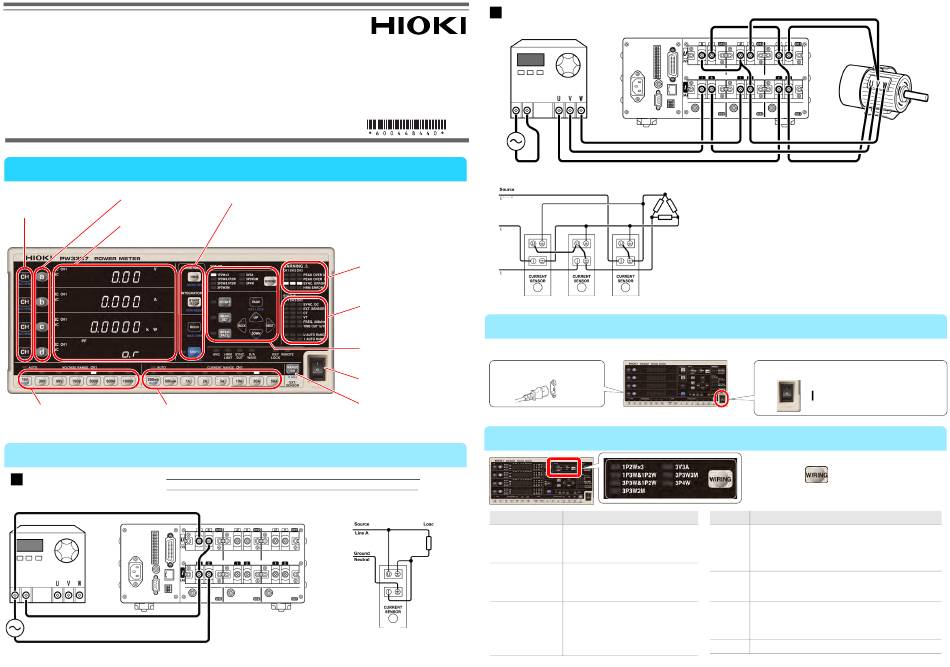

Noms des pièces
Commute le canal d'affichage
Commute les paramètres
(dans l'état shift,
d'affichage.
change le redresseur).
Affiche les valeurs mesurées
et les paramètres.
Commute la gamme de tension. Commute la gamme de courant.
1. Raccordement de l'appareil
Avant de raccorder l'appareil, lisez attentivement la section
Exemple 1 : 1P2W
« Précautions d'utilisation » dans le manuel d'instructions.
Inverseur
Alimentation électrique
Nous vous remercions d'avoir acheté le puissancemètre HIOKI PW3336,
PW3336-01, PW3336-02, PW3336-03, PW3337, PW3337-01, PW3337-
02 ou PW3337-03 Ce guide de mesure présente les méthodes de mesure
de base aux personnes qui utilisent l'appareil pour la première fois. Veillez
à consulter le manuel d'instructions avant d'utiliser l'appareil.
FR
HRM : Passe à l'affichage d'harmonique.
START/STOP : Démarre et arrête l'intégration ; réinitialise les valeurs intégrées.
HOLD : Commute entre les affichages de mémorisation, de la valeur maximale
et de la valeur minimale.
SHIFT : Appuyez sur ce bouton pour accéder aux fonctions indiquées en bleu.
Témoins d'affichage
d'avertissement
(pour chaque canal)
Témoins d'affichage d'état
(pour chaque canal)
Paramètres de fonctions
Commutateur POWER
Commute le canal de gamme de
tension et courant (s'applique à
la fois à la gamme de tension et
à la gamme de courant).
Schéma de câblage
Exemple 2 : 3V3A
Inverseur
Ali-
menta-
tion
électri-
que
Schéma de câblage
Ligne A
Ligne B
Ligne B
CH(3)
2. Mise sous tension de l'appareil
N'activez pas d'entrée vers l'appareil avant de le mettre sous tension.
1
Raccordez le cordon électrique.
3. Sélection du mode de câblage
Affichage Description
Vous permet de mesurer trois circuits
1P2W×3
monophasés/2 fils. (PW3336: Vous
(PW3336 :
permet de mesurer deux circuits de ce
1P2W×2)
type.)
Mesure un circuit monophasé/3 fils
1P3W&1P2W
avec CH1 et CH2. Le PW3337 peut
(PW3336 : 1P3W
mesurer simultanément un circuit
uniquement)
monophasé/2 fils avec CH3.
Mesure un circuit triphasé/3 fils avec
CH1 et CH2 et mesure la puissance
3P3W&1P2W
active à l'aide de la méthode à deux
(PW3336 : 3P3W
CH(3)
wattmètres. Le PW3337 peut mesurer
uniquement)
simultanément un circuit monophasé/2
fils avec CH3.
Charge
CH(2) CH(1)
Affichage Description
Mesure un circuit triphasé/3 fils avec CH1 et CH2 et mesure la
puissance active à l'aide de la méthode à deux wattmètres. Calcule
3P3W2M la tension de ligne et le courant de phase, qui ne sont pas
réellement mesurés, en utilisant des calculs de vecteur et affiche le
résultat en tant que tension et courant CH3.
Mesure un circuit triphasé/3 fils avec des raccordements pour
3V3A toutes les tensions de ligne et tous les courants de phase et mesure
la puissance active à l'aide de la méthode à deux wattmètres.
Mesure un circuit triphasé/3 fils. Utilise les mêmes raccordements
que le mode de câblage 3V3A mais convertit les tensions de ligne
3P3W3M
en tensions de phase par le biais de calculs de vecteur et affiche les
résultats.
3P4W Mesure un circuit triphasé/4 fils.
Moteur
2
Allumez le commutateur POWER.
: Sous tension
Appuyez sur pour sélectionner le mode de
câblage.
