Construction Mécanique; Construction, Dimensions - Endress+Hauser iTEMP TMT84 Information Technique

TMT84

Construction, dimensions

Endress+Hauser

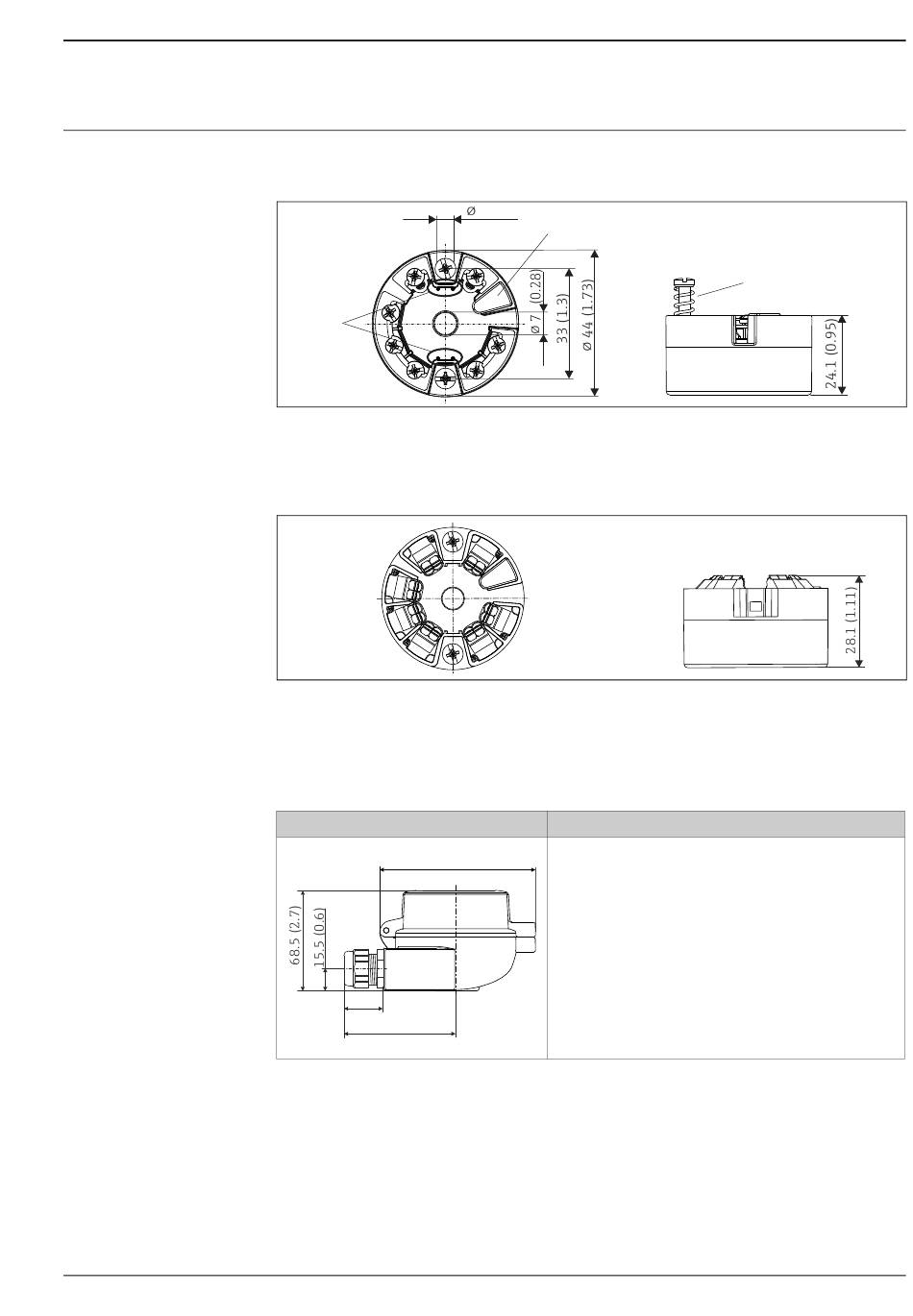

Construction mécanique
Spécifications en mm (in)
Transmetteur pour tête de sonde
B
Modèle avec bornes à vis

Pos. A : gamme de ressort L 5 mm (non applicable pour US - vis de montage M4)
Pos. B : éléments de fixation pour afficheur démontable
Pos. C : interface de raccordement de l' a fficheur
Modèle avec bornes à ressort. Mêmes dimensions hormis la hauteur du boîtier.
Boîtiers de terrain
Toutes les têtes de sonde possèdent une géométrie interne selon DIN EN 50446, forme B et un raccord
pour sonde de température M24x1,5. Presse-étoupe : M20x1,5
TA30A
107.5 (4.23)
28
(1.1)
78 (3.1)
5 (0.2)
C
Spécification
• Deux entrées de câble
• Température : -50 °C à +150 °C (-58 °F à +302 °F) sans
presse-étoupe
• Matériau : aluminium, revêtement poudre de polyester
Joints : silicone
• Entrée de câble, presse-étoupe incl. : ½"NPT et M20x1,5
• Couleur tête : bleu RAL 5012
• Couleur capot : gris RAL 7035
• Poids : 330 g (11.64 oz)
A0009820
A
A0007301
A0007672
