Micropilot FMR51, FMR52
2 fils : 4-20mA HART, sortie tout ou rien
10
9
8
+
–
250
³ W
1 2 3
+
–
250
³ W
1 2 3

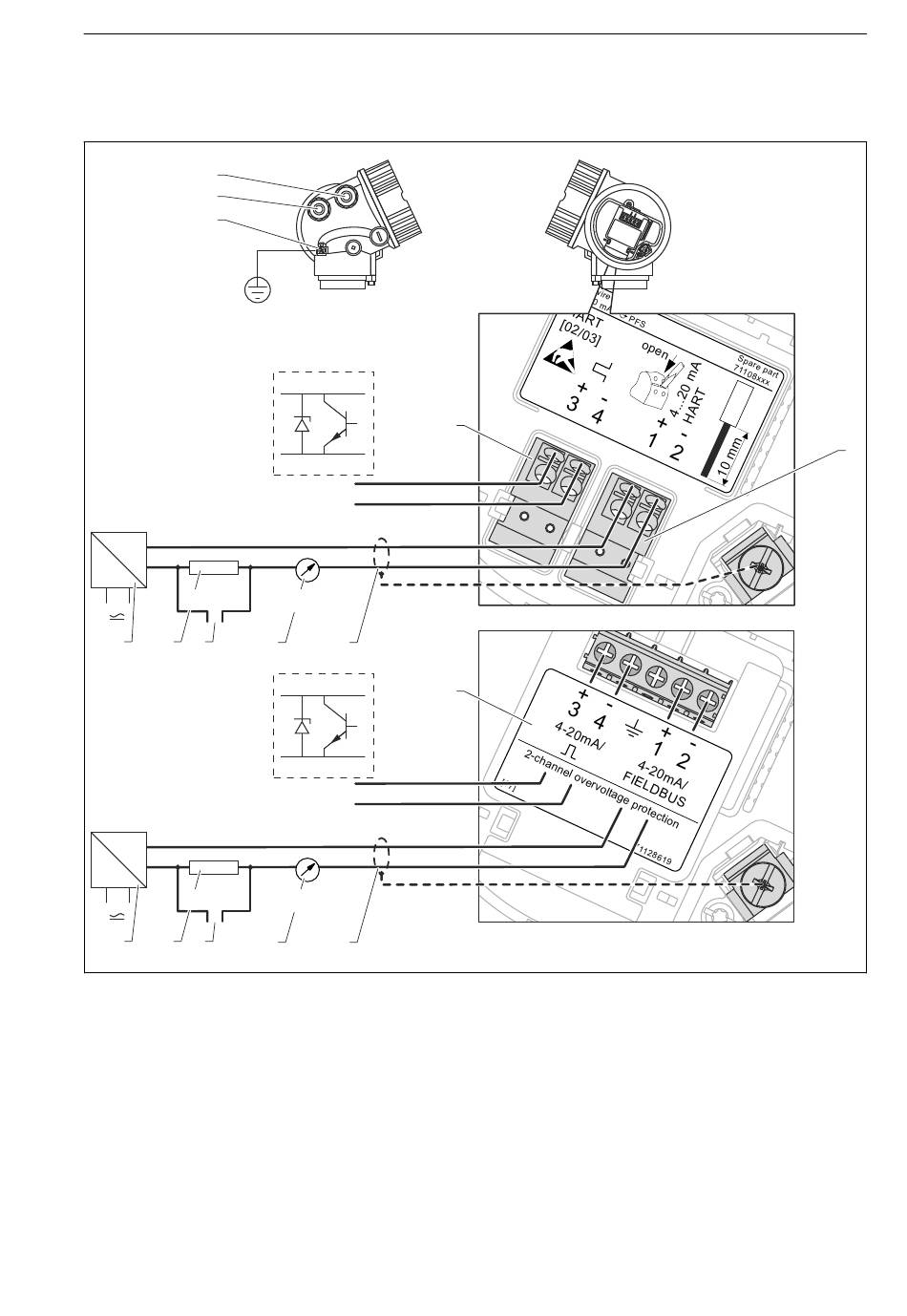

 11 Occupation des bornes 2 fils ; 4-20mA HART, sortie tout ou rien
A Sans protection intégrée contre les surtensions
B Avec protection intégrée contre les surtensions
1 Séparateur pour alimentation électrique (par ex. RN221N) : respecter la tension aux bornes
(→  48)
2 Résistance pour communication HART (≥ 250 Ω) : respecter la charge maximale (→  48)
3 Port pour Commubox FXA195 ou FieldXpert SFX100 (via modem Bluetooth VIATOR)
4 Afficheur analogique : respecter la charge maximale (→  48)
5 Blindage de câble : respecter la spécification de câble (→  34)
6 Bornes de raccordement 4-20mA HART (passif)
7 Bornes de raccordement sortie tout ou rien (collecteur ouvert)
Endress+Hauser
3+
4-
+
-
4...20 mA
4 5
3+
11
4-
+
-
4...20 mA
4 5
A
7
B
Raccordement électrique
6
A0013759
