Caractéristiques
techniques
À
Á
Construction :
Boîtier : pour montage accolé
(construction Minipac) en plastique gris,
plaque frontale bleue
Montage: sur rail profilé selon
EN 50022-35 x 7,5 ou
EN 50022-35 x 15

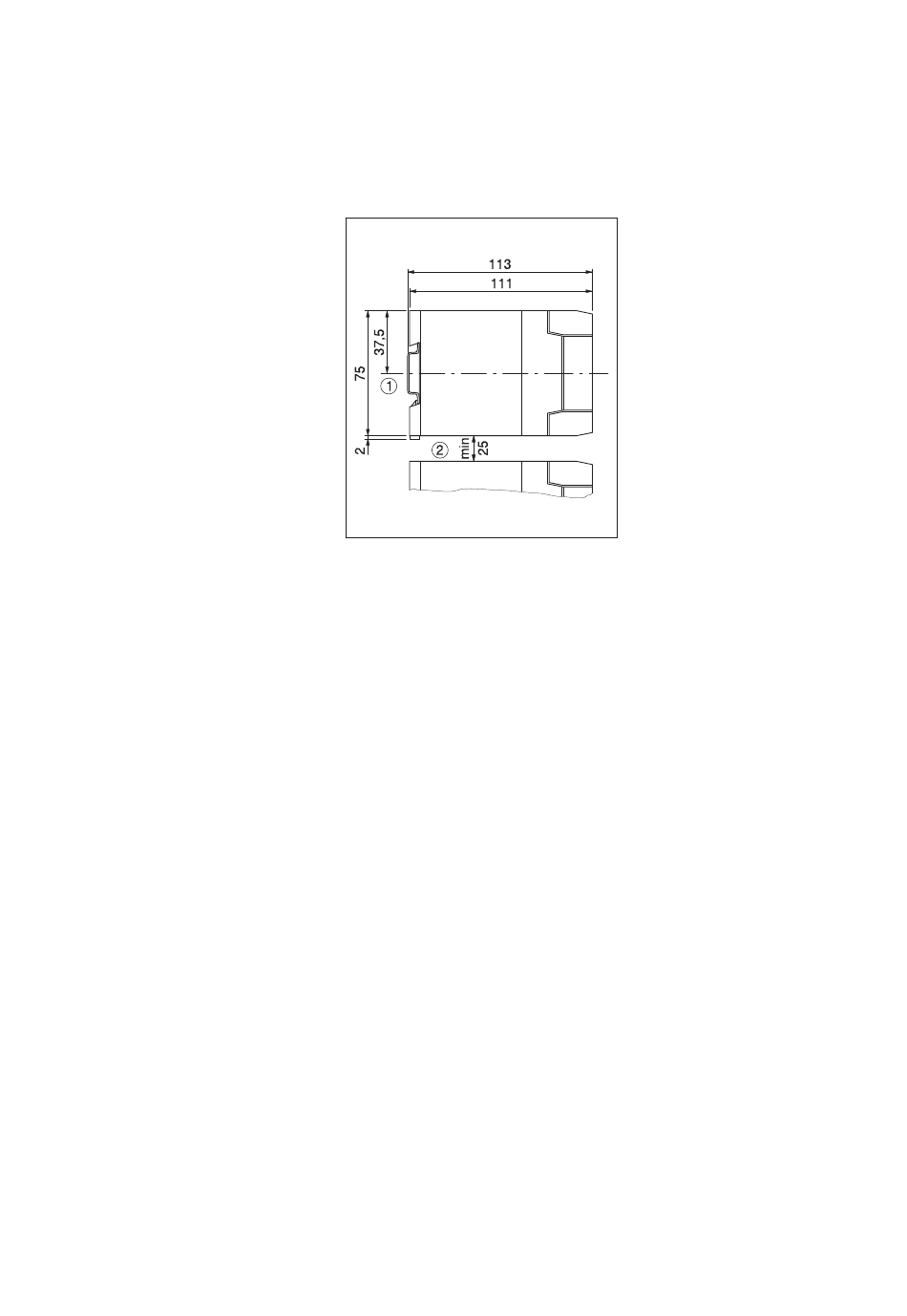

Dimensions

Montage
sur rail profilé
35 x 7,5 ou
35 x 15
Distance min.
par rapport aux
autres appareils
Largeur du boîtier FMC 420 :
Largeur du boîtier FMC 423 :
Poids du transmetteur FMC 420 :
Poids du transmetteur FMC 423 :
Protection selon DIN 40050 :
Boîtier IP 40, bornes IP 20
Température ambiante admissible :
-20 °C ... + 60 °C en montage isolé
-20 °C ... + 50 °C en montage accolé
sans écart
-20 °C ... +85 °C au stockage
Raccordement électrique :
Bornes : borniers noirs amovibles,
irréversibles
pour FMC 420 : 1 x 6 , 1 x 7 broches
pour FMC 423 : 1 x 6 , 1 x 9 broches
Section de raccordement max. :
(multibrins)
1 x 0,5 mm
2 x 0,5 mm
sans borniers :
cosses AMP 0,8 x 6,3 selon DIN 46244
Raccordement au secteur, tension alter-
native : 220 V, -10 %...230 V, +10 %,
50/60 Hz
Variante raccordement au secteur,
tension alternative :
240 V, 115 V, 110 V, 24 V,
resp. +15 %, -10 %, 50/60 Hz
50 mm
100 mm
0,3 kg
0,5 kg
2
2
à 1 x 2,5 mm
ou
2
2
à 2 x 1,5 mm
Variante raccordement, tension conti-
nue, uniquement pour FMC 423 :
16 V...32 V, protégé contre les inver-
sions de polarité, séparé galvanique-
ment de l'alimentation par un conver-
tisseur DC/DC
Consommation FMC 420 :
max. 3,3 W (4,4 VA)
Consommation FMC 423 :
max. 3,4 W (6,4 VA)
Capteur pouvant être raccordé :
voir ensemble de mesure
Circuit de sonde du capteur :
à 3 conducteurs, max. 25
conducteur
Tension d'alimentation du capteur :
env. 20 V
Signal d'entrée ajustable pour le ré-
glage du zéro : env. 40 ... 360
(env. 30 ... 350 pF pour une mesure
capacitive)
pour la plage de mesure :
m
env. 20...4000
A (env. 20...4000 pF)
Compatibilité électromagnétique
Selon EN 61326-1
Appareil de la classe B
Signaux de sortie :
Tension proportionnelle au niveau :
W
0 ... 10 V, R
min. 5 k
c
Courant proportionnel au niveau :
0 ... 20 mA, commutable sur 4 ... 20 mA,
W
R
max. 500
c
Temps d'intégration : typique 0,5 s pour
une variation instantanée du signal d'en-
trée de 1 mA.
Erreur de linéarité, influence des varia-
tions du secteur et de la charge :
< 0,5% (sur la sortie tension)
Contacteur à seuil incorporé sur le
FMC 423 :
Plage de réglage : 0 ... 100%
Sortie : 1 relais inverseur sans potentiel
avec fourchette réglable entre 2% et
98%, commutable en sécurité min./max.
Charge des contacts :
max. 250 V, max. 4 A
- courant alternatif max. 500 VA, pour
j
cos
> 0,7
- courant continu max. 100 W jusqu'à
48 V, max. 50 W jusqu'à 250 V
Sous réserve de toute modification
