Sicherheitshinweise:
Allgemeine
Sicherheitshinweise:
Montage
Sicherheitshinweise:
Installation
8
• Bestehende, nationale Vorschriften bezüglich der Montage, elektrischen Installation, Inbetriebnahme
und Wartung von Geräten im explosionsgefährdeten Bereich müssen eingehalten werden
(z.B. EN/IEC 60079-14).
• Montage, elektrische Installation, Inbetriebnahme und Wartung der Geräte dürfen nur durch Fachpersonal
erfolgen, welches im Explosionsschutz ausgebildet ist.
• Alle technischen Daten des Messgerätes (siehe Typenschild) müssen eingehalten werden.
• Das Messgerät darf grundsätzlich nur in spannungslosem Zustand (nach Berücksichtigung einer Wartezeit
von 10 Minuten nach Abschalten der Hilfsenergie) oder einem Bereich frei von explosionsfähiger Atmo-
sphäre geöffnet werden.
• Der Servicestecker darf nicht bei vorhandener explosionsfähiger Atmosphäre angeschlossen werden.
• Das Öffnen des Messumformergehäuses ist nur für kurze Zeit zulässig. Während dieser Zeit ist darauf zu ach-
ten, dass weder Staub noch Feuchtigkeit in das Gehäuse eintritt.
• Um die Staubdichtheit zu gewährleisten, sind das Messumformergehäuse und die Kabeleinführungen fest
zu verschließen.
• Die Messgeräte dürfen nur für solche Messstoffe eingesetzt werden, gegen welche die prozessberührenden
Materialien hinreichend beständig sind.
• Die Eignung des Messgerätes bei gleichzeitigem Auftreten von Gas-Luft- und Staub-Luft-Gemischen bedarf
einer zusätzlichen Beurteilung.
• Das Messgerät muss in den Potenzialausgleich einbezogen werden.
Messumformergehäuse drehen
Das Messumformergehäuse kann stufenlos bis zu 360° im Gegenuhrzeigersinn gedreht werden.
1.
Gewindestift mit Innensechskant (1) lösen aber nicht ganz herausdrehen.
2.
Messumformergehäuse in die gewünschte Position drehen.
3.
Gewindestift mit Innensechskant (1) wieder anziehen.
1

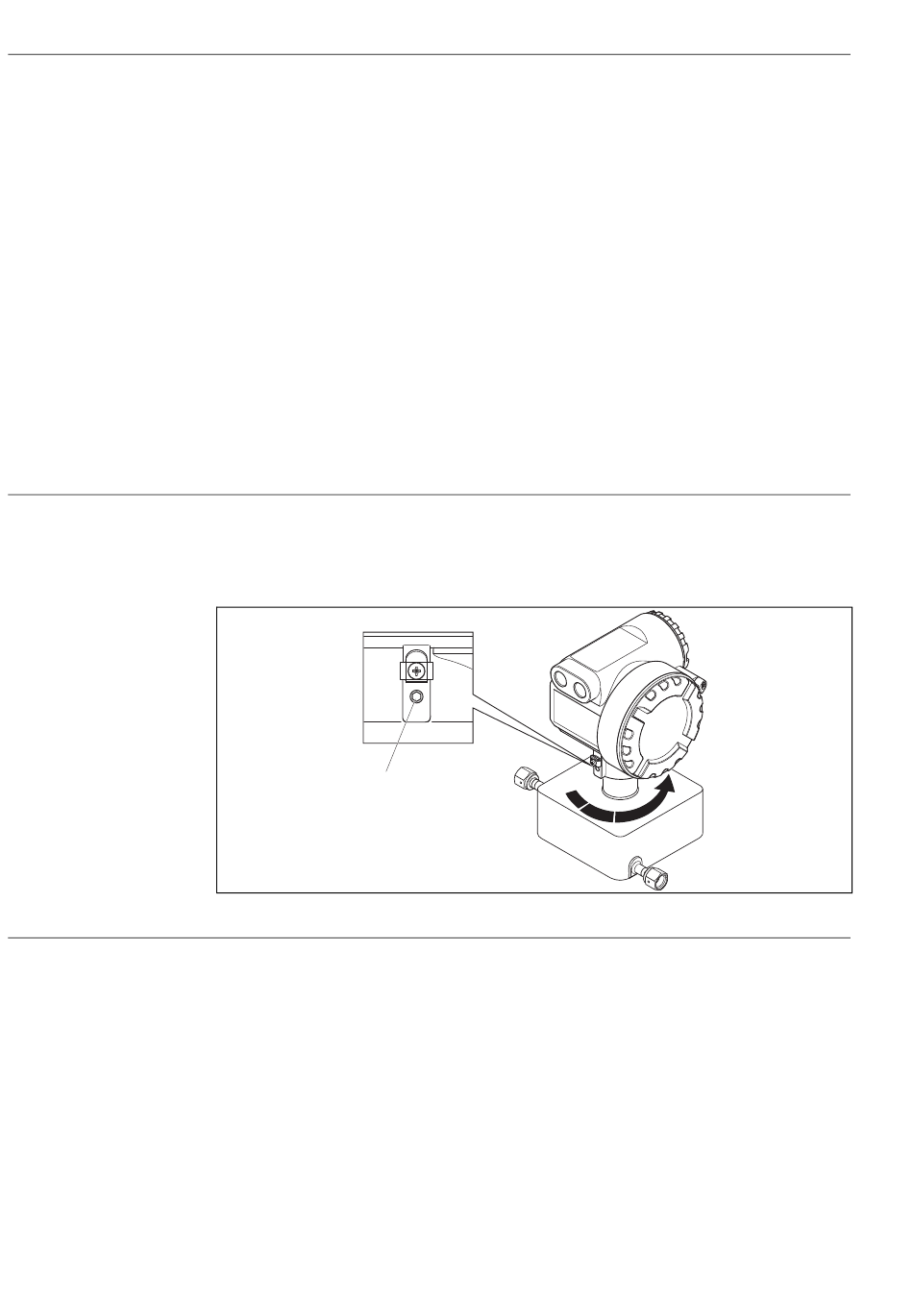

Abb. 1: Messumformergehäuse drehen
• An die Anschlussklemmen Nr. 22 bis 27 des Messumformers dürfen nur Geräte mit U
1 A angeschlossen werden (gilt nicht für eigensichere Stromkreise).
I
m
• Das Messgerät darf nur innerhalb der zulässigen Temperaturklasse eingesetzt werden.
Die Werte der einzelnen Temperaturklassen finden Sie in den Temperaturabellen: ä 10.
Für Zone 21:
Die Oberflächentemperatur des Messgerätes darf 2/3 der Zündtemperatur einer Staubwolke nicht
überschreiten. Die maximale Oberflächentemperatur muss zur Glimmtemperatur einer Staubschicht
von 5 mm einen Sicherheitsabstand von 75 °C einhalten.
Beispiel: Ein Einsatz in Temperaturklasse T4 (135 °C) ist demnach für einen Staub mit einer Zündtemperatur
von 202,5 °C (1,5 · 135 °C bzw. 135 °C = 2/3 von 202,5 °C) und einer Glimmtemperatur von 210 °C
(135 °C + 75 °C) geeignet.
• Für Anschluss des Elektronikgehäuses in Ex d gilt:
Es dürfen nur gesondert bescheinigte Kabel- und Leitungseinführungen (Ex d IIC) verwendet werden,
welche für eine Betriebstemperatur bis 80 °C geeignet und für die Schutzart IP 67 tauglich sind. Bei Ver-
wendung von Rohrleitungseinführungen müssen die zugehörigen Abdichtungsvorrichtungen unmittelbar
am Gehäuse angeordnet sein.
Cubemass
A0013094
253 V und
m
