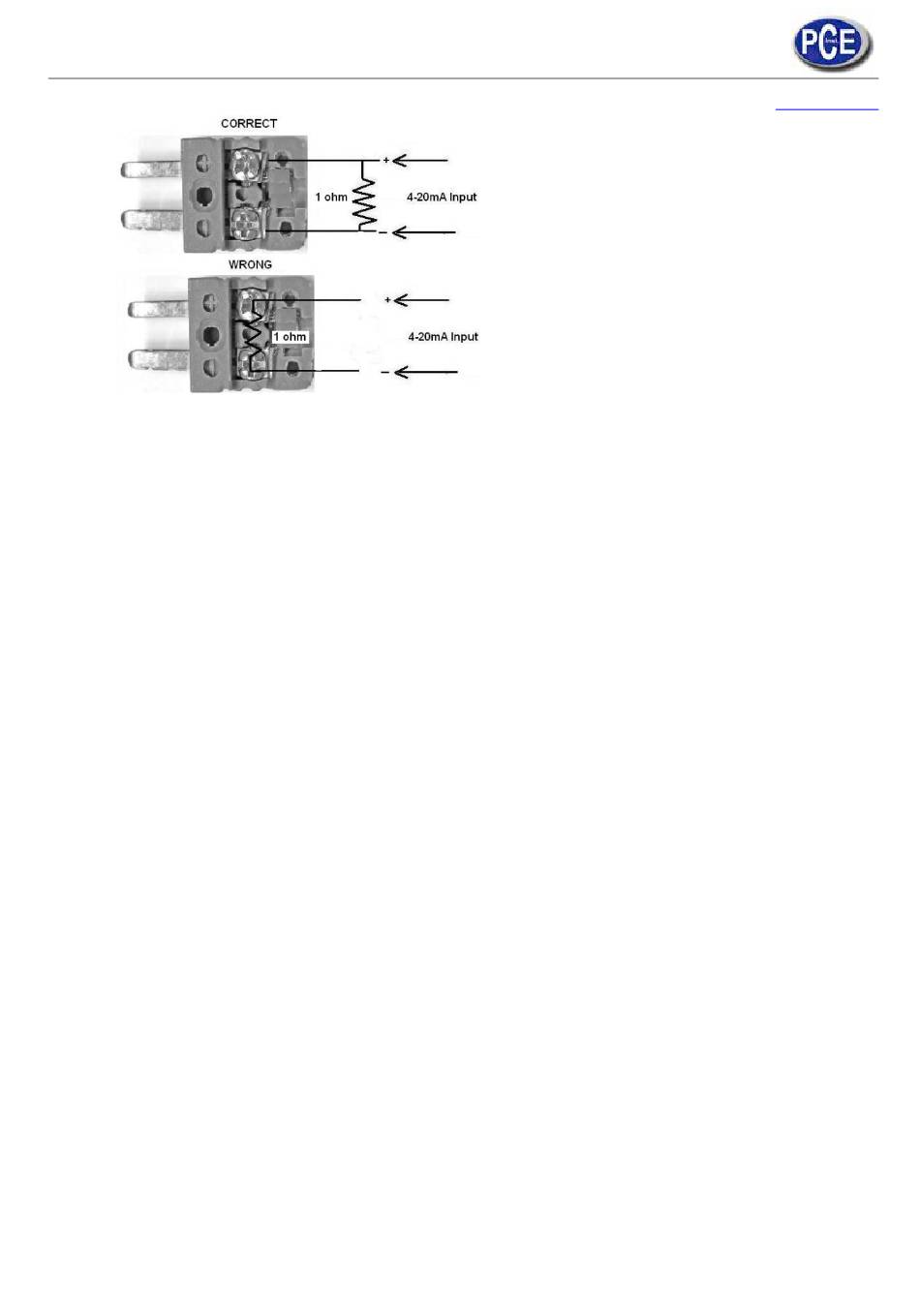

Si l'entrée est un signal de 4 à 20 mA, les utilisateurs peuvent convertir le signal mA en signal
mV mettant une résistance de 1 ohm entre les deux terminaux. Ensuite 4mA devient 4 mV et
20 mA devient 20 mV.
Avertissement: Ne connectez pas la résistance de 1 ohm avec les deux postes directement.
Souder la résistance de 1 ohm au câble, et ensuite, connectez le câble avec les postes sans
aucune soudure.
Exemple 1: Transmission de la tension de 0 à 240 V par un transmetteur de 4-20 mA.
1. D'abord convertissez 4 en 20 mA, 4 en 20 mV utilisant la procédure expliquée ci-
dessus.
2. Utilisant Y=A*X+B, trouvez les coefficients A et B
0V=A*4mV+B
240 V=A*20mV+B
3. Résoudrez l'équation, nous avons A=15, B=-60
4. Programmer A=15, B=-60 et unité=V
U. Retirez la carte SD ou SDCH.
Si les utilisateurs nécessitent récupérer les données stockées dans la carte SD ou SDCH,
nécessitent retirer la carte SD ou SDCH de l'appareil.
1. Éteindre l'appareil, retirer la vis du couvercle de la batterie.
2. Les utilisateurs trouveront la carte SD ou SDCH lorsque le couvercle est retiré.
3. Glissez la carte avec l'ongle du doigt et la carte sera expulsée.
4. Retirez la carte avec les doigts.
5. Introduisez la carte dans la fente du PC, le PC lira automatiquement la carte.
6. Placez la vis et le couvercle de la batterie.
