Table des Matières

Notice d`utilisation

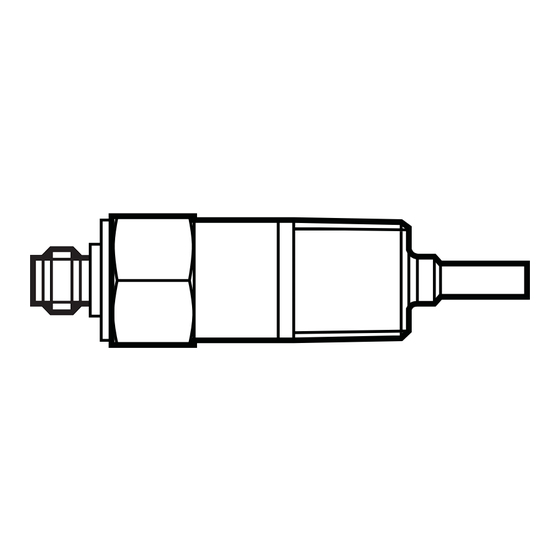

Contrôleur de débit compact
SC050R
FR

Publicité

Table des Matières
loading

Manuels Connexes pour IFM Electronic Efector 300 SC050R

Sommaire des Matières pour IFM Electronic Efector 300 SC050R

  • Page 1 Notice d`utilisation Contrôleur de débit compact SC050R...

  • Page 2: Fonctionnement Et Caractéristiques

    1 Fonctionnement et caractéristiques Le contrôleur de débit surveille des fluides. Il détecte si une valeur de circulation présélectionnée est atteinte et fournit un signal de commutation. • Le seuil de commutation est réglable (10...60 cm/s en pas de 5 cm/s). Cette valeur est valable pour l'eau et l'installation dans des tubes 4".

  • Page 3: Raccordement Électrique

    Afin d’éviter un mauvais fonction- nement une distance minimum doit être respectée entre la sonde et les coudes, vannes, changements de min. 3 x D section, etc. • Min. 5 x diamètre de la canalisation en amont (A), min. 5 x D • Min.

  • Page 4: Réglage Du Seuil

    Le courant de sortie maximum ne doit pas être dépassé. Même un dépassement bref détruit l'appareil. 4 Réglage du seuil Appliquer la tension d'alimentation (+UB) à la broche 2 pendant le temps indiqué. IN (br 2) OUT = 1 OUT = 0 Fenêtre de temps >...

  • Page 5: Fonctionnement

    5 Fonctionnement ► Après le montage et le câblage vérifiez le bon fonctionnement de l'appareil. Maintenance recommandée: ► Vérifier périodiquement l’éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel.
