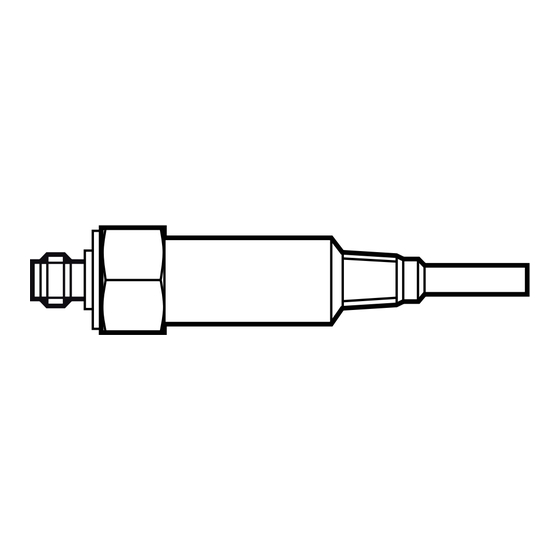

- Page 1 Notice d‘utilisation Contrôleur de débit compact SC0516 SC0517...
-
Page 2: Fonctionnement Et Caractéristiques
1 Fonctionnement et caractéristiques Le contrôleur de débit surveille des fluides. Il détecte si une valeur de circulation présélectionnée est atteinte et fournit un signal de commutation. Le seuil de commutation est réglable : valeur mini (< 10) - 10 - 15 - 20 ... 55 - 60 - valeur maxi (>... -
Page 3: Raccordement Électrique
Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d‘autres choses semblables mènent à des perturbations du fluide. Ceci affecte le fonctionnement de l‘appareil. Recommandation : respecter des distances entre le capteur et les perturbations : 10 x D 6 x D D = diamètre du tuyau ;... -
Page 4: Réglage Du Seuil
4 Réglage du seuil Il y a 2 possibilités : ► Raccorder le bouton d‘apprentissage SC (référence E40212) et l‘appuyer pendant le temps indiqué. ► Appliquer la tension d‘alimentation (+UB) à la broche 5 pendant le temps indiqué. IN (br. 5) OUT = 1 OUT = 0 Fenêtre de... -
Page 5: Fonctionnement
5 Fonctionnement Après le montage et le câblage vérifiez le bon fonctionnement de l‘appareil. Maintenance recommandée : Vérifier périodiquement l’éventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel.
