Installation Des Piles Dans La Télécommande Manuelle - Toro Pro Force Manuel De L'utilisateur

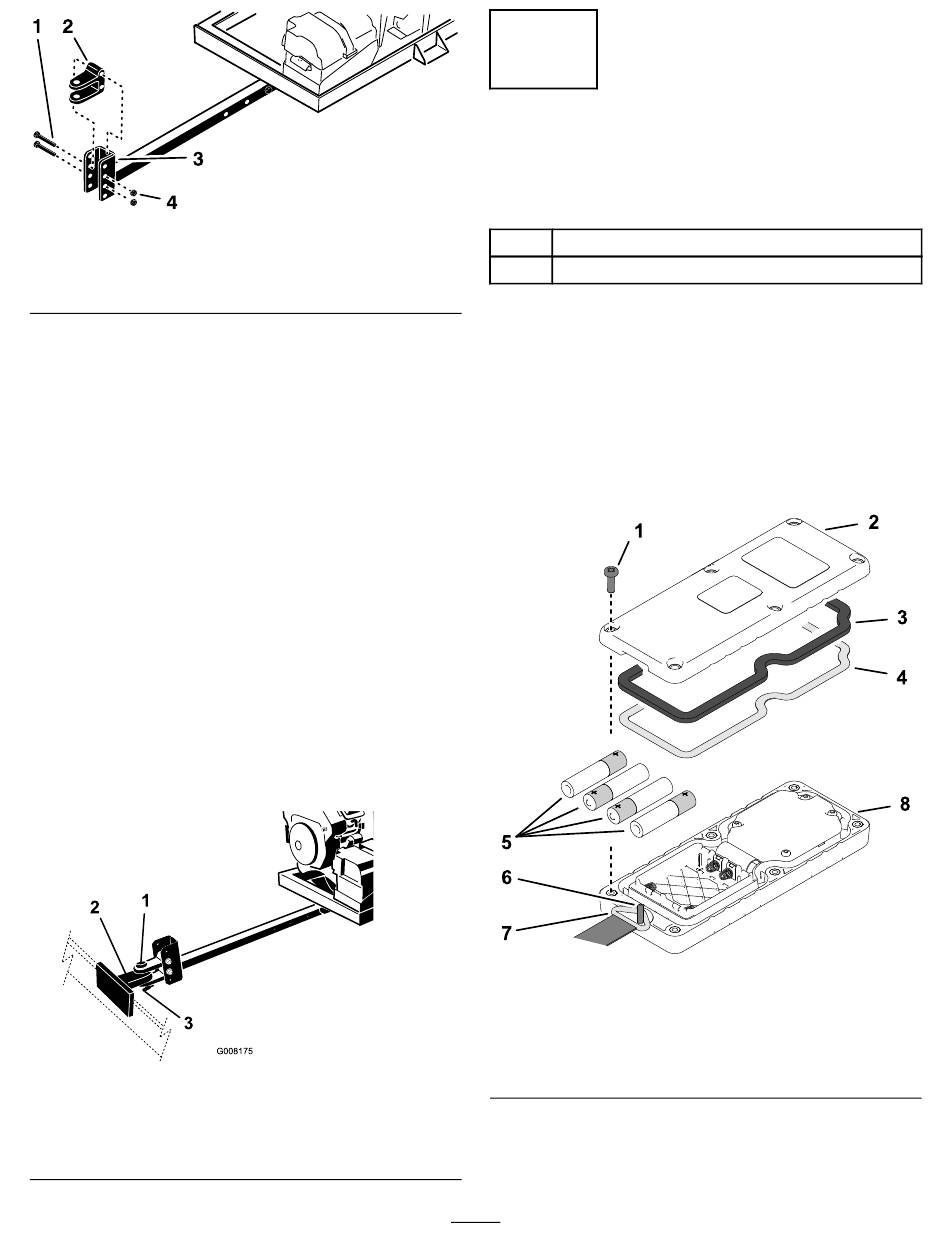

Figure 5
1. Boulon
2. Chape d'attelage
4. Élevez ou abaissez la chape d'attelage pour
l'amener au même niveau que l'attelage du
véhicule tracteur.
Important:
Assurez-vous que le cadre du
souffleur de débris est bien parallèle au sol.
5. Fixez la chape d'attelage au tube d'attelage à
l'aide de 2 boulons et 2 contre-écrous
6. Serrez les contre-écrous et les boulons à
203 N·m (150 pi-lb).
7. Accouplez la chape d'attelage du souffleur à
l'attelage du véhicule tracteur à l'aide de la
goupille d'attelage et de la goupille de sécurité
(Figure 6).
Important:
Si le souffleur touche le véhicule
tracteur dans les virages, allongez le tube
d'attelage pour l'éloigner du souffleur en le
montant sur les supports du cadre en dans
les trous de fixation les plus éloignés; voir
2 Montage de l'attelage sur le souffleur de
débris (page 9).
Figure 6
1. Goupille d'attelage
2. Attelage du véhicule
tracteur
g341668
3. Tube d'attelage
4. Contre-écrou
(Figure
g008175
3. Goupille à anneau
4
Installation des piles dans
la télécommande manuelle
Pièces nécessaires pour cette opération:
1 Télécommande manuelle
4 Piles AAA
Procédure
1. Retirez les 6 vis qui retiennent ensemble les
deux moitiés du couvercle de la télécommande
manuelle, et retirez le couvercle arrière
7).
Remarque:
5).
caoutchouc et en acier dans la gorge quand
vous enlevez le couvercle.
1. Vis
2. Couvercle arrière
3. Joint
4. Joint en acier
2. En respectant la polarité des piles, comme
montré à la
dans leur logement dans le compartiment.
10
Si possible, laissez les joints en
Figure 7
5. Piles AAA
6. Goupille de dragonne
7. Anneau de dragonne
8. Couvercle avant
Figure 8, insérez les piles neuves
(Figure
g341770
