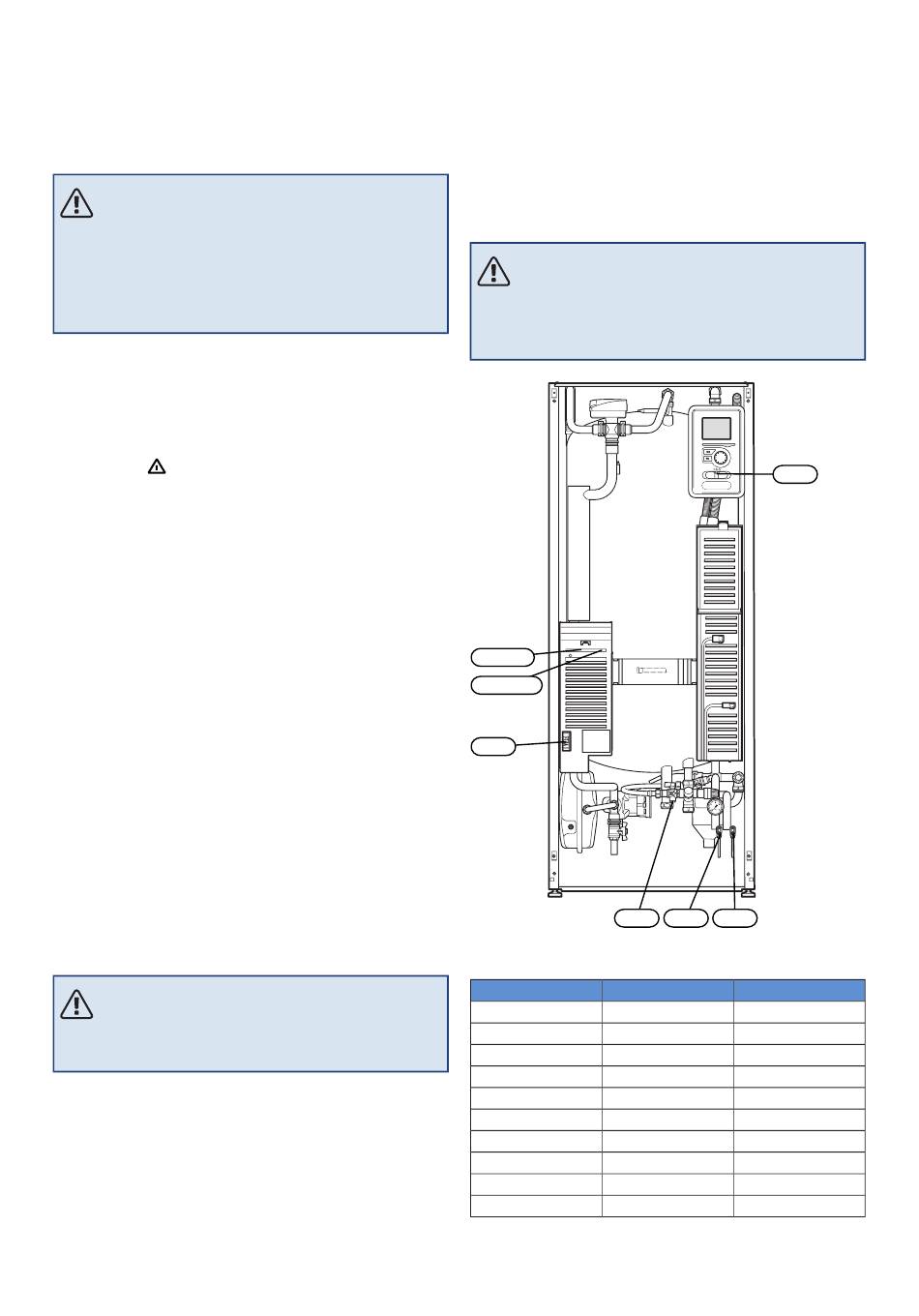

Entretien

Opérations d'entretien
REMARQUE!
L'entretien ne doit être effectué que par des per-
sonnes possédant l'expertise nécessaire.
Lors du remplacement de composants de VVM 225,
seules des pièces de rechange provenant de NIBE
peuvent être utilisées.
MODE SECOURS
Le mode Urgence est utilisé dans le cas de dysfonctionne-
ments et dans le cadre de l'entretien. La capacité en eau
chaude est moindre lorsque ce mode est activé.
Le mode Urgence est activé en réglant le commutateur (SF1)
sur le mode « ». Cela signifie que :
• Le voyant d'état s'allume en jaune.
• l'écran ne s'allume pas et la régulation électronique n'est
pas activée.
• La température de l'appoint électrique est régulée par le
thermostat (FQ10-BT30). Elle peut être réglée sur 35 ou
45 °C.
• Seuls les pompes de circulation et les appoints électriques
sont actifs. L'alimentation de l'appoint électrique en mode
Urgence est définie dans sa carte (AA1). Voir page 26 pour
obtenir des instructions.
VIDANGE DU CHAUFFE-EAU
Le préparateur ECS est purgé en desserrant légèrement le
raccord d'eau froide.
NETTOYAGE DU BALLON D'EAU CHAUDE
Le ballon d'eau chaude peut être inspecté et nettoyé via le
panneau d'inspection QQ1 si le panneau supérieur est retiré
en premier (voir la section « Conception de VVM 225 ».
VIDANGE DU CIRCUIT DE CHAUFFAGE
Pour procéder à l'entretien du circuit de distribution, il peut
s'avérer plus facile de commencer par le vidanger.
REMARQUE!
Il peut y avoir de l'eau chaude lors de la vidange
du circuit de chauffage. Risque de brûlure.
Émail
Pour vidanger le circuit de distribution, desserrez le raccor-
dement (XL8).
Ouvrez la vanne de purge du circuit de distribution (QM20)
pour permettre la purge.
NIBE VVM 225
Acier inoxydable
1. Branchez un flexible à la vanne de remplissage inférieure
pour le fluide calorifique (QM11).
2. Ouvrez le robinet afin de purger le système de chauffage
REMARQUE!
Après la purge, le module intérieur ne doit pas être
exposé au gel, car il peut rester de l'eau dans le
serpentin.
B A
A B
FQ10-S2
FQ10-BT30
FC1
QM11
VALEURS DES SONDES DE TEMPÉRATURE
Température (°C) Résistance (kOhm)
-10 56,20
0 33,02
10 20,02
20 12,51
30 8,045
40 5,306
50 3,583
60 2,467
70 1,739
80 1,246
SF1
VVM225
QM20 QM22
Tension (VCC)
3,047
2,889
2,673
2,399
2,083
1,752
1,426
1,136
0,891
0,691
Chapitre 9 | Entretien 55
