IHB FR 1951-2
431944
Module intérieur

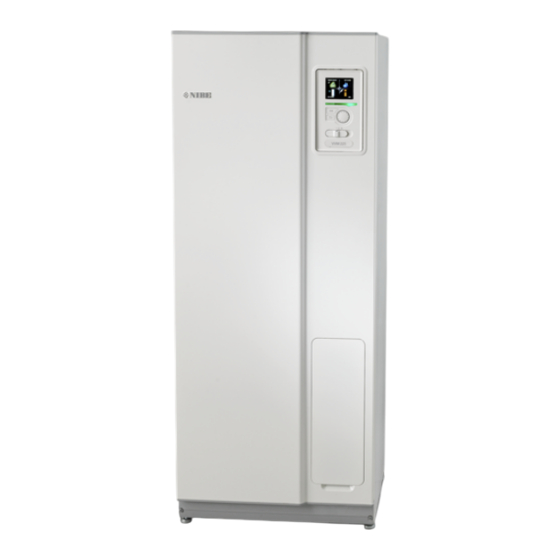

NIBE VVM 225
MANUEL D'INSTALLATION

Publicité

Table des Matières
loading

Manuels Connexes pour Nibe VVM 225

Sommaire des Matières pour Nibe VVM 225

  • Page 1 IHB FR 1951-2 MANUEL D'INSTALLATION 431944 Module intérieur NIBE VVM 225...

  • Page 2: Bouton Retour (Retour/Annuler/Quitter) Bouton De Commande (Déplacer/Augmenter/Réduire)

    Guide rapide Navigation Bouton OK (confirmer/sélectionner) Bouton Retour (retour/annuler/quitter) Bouton de commande (déplacer/augmenter/réduire) Vous trouverez une explication détaillée des fonctions des différents boutons à la page Vous trouverez une explication concernant la navigation entre les différents menus et les réglages à effectuer à...

  • Page 3: Table Des Matières

    12 Données techniques Généralités Dimensions et données d'implantation Branchements Caractéristiques techniques Réglages Schéma du circuit électrique Raccordements optionnels Accessoires de raccordement Index Contact 6 Mise en service et réglage Préparations Remplissage et purge Démarrage et inspection NIBE VVM 225 Table des matières...

  • Page 4: Informations Importantes

    1 Informations importantes Informations relatives VVM 225 doit être raccordé à un interrupteur sectionneur. La section du câble doit être à la sécurité dimensionnée en fonction du calibre de fu- sible utilisé. Le présent manuel décrit l'installation et les procédures Symboles d'entretien effectuées par des spécialistes.

  • Page 5: Numéro De Série

    Une mise au rebut inappropriée du produit expose l'uti- lisateur à des sanctions administratives définies par la législation en cours. NIBE VVM 225 Chapitre 1 | Informations importantes...

  • Page 6: Contrôle De L'installation

    Soupape de sécurité Électricité Communication raccordée Fusibles du circuit Fusibles, module intérieur Disjoncteur général Sonde extérieure Sonde d'ambiance Disjoncteur de sécurité Dispositif différentiel Réglage du thermostat en mode Urgence Divers Branché à Chapitre 1 | Informations importantes NIBE VVM 225...

  • Page 7: Modules Extérieurs

    Modules extérieurs POMPES À CHALEUR AIR/EAU COMPATIBLES NIBE SPLIT HBS 05 AMS 10-6 HBS 05-6 Réf. 064 205 Réf. 067 578 AMS 10-8 HBS 05-12 Réf. 064 033 Réf. 067 480 F2040 F2040-8 F2040-6 Réf. 064 109 Réf. 064 206...

  • Page 8: Livraison Et Manipulation

    VVM 225 peuvent être VVM 225 doit être transportée et stockée verticalement effectuées à partir de la façade avant. dans un endroit sec. Toutefois, la VVM 225 peut être délicatement posée sur le dos lorsqu'elle est déplacée 10-25 dans un bâtiment.

  • Page 9: Composants Fournis

    Composants fournis Sonde d'ambiance Sonde extérieure Capteur d'intensité* *3 x 400 V seulement EMPLACEMENT Le kit des éléments fournis se trouve au sommet du produit. NIBE VVM 225 Chapitre 2 | Livraison et manipulation...

  • Page 10: Dépose Des Caches

    Retirez les vis des bords supérieur et inférieur. Tournez légèrement le cache vers l'extérieur. Déplacez le cache vers l'arrière et légèrement vers le côté. Tirez le cache d'un côté. Tirez le cache vers vous. Chapitre 2 | Livraison et manipulation NIBE VVM 225...

  • Page 11: Conception Du Module Intérieur

    3 Conception du module intérieur 3x400V, Émail W130 QN10 BT63 VVM225 AA4-XF3 AA4-XF4 FQ10-S2 FQ10-BT30 FQ10 AA1-S2 QM20 QM22 QM31 NIBE VVM 225 Chapitre 3 | Conception du module intérieur...

  • Page 12: 3X400V, Acier Inoxydable

    3x400V, Acier inoxydable W130 QN10 BT63 VVM225 AA4-XF3 AA4-XF4 FQ10-S2 FQ10-BT30 FQ10 AA1-S2 QM11 QM35 QM13 QM20 QM22 Chapitre 3 | Conception du module intérieur NIBE VVM 225...

  • Page 13: 3X230V, Acier Inoxydable

    3x230V, Acier inoxydable W130 QN10 BT63 VVM225 AA4-XF3 AA4-XF4 FQ10-S2 FQ10-BT30 FQ10 AA1-S2 QM11 QM35 QM13 QM20 QM22 NIBE VVM 225 Chapitre 3 | Conception du module intérieur...

  • Page 14: 1X230V, Acier Inoxydable

    1x230V, Acier inoxydable W130 QN10 BT63 VVM225 AA4-XF3 AA4-XF4 FQ10-S2 FQ10-BT30 FQ10 AA1-S2 QM11 QM35 QM13 QM20 QM22 Chapitre 3 | Conception du module intérieur NIBE VVM 225...

  • Page 15: Emplacement Des Composants, Arrière

    Branchement, circuit de départ du fluide calopor- Anode électrique teur Ø22 mm Commutateur principal Branchement, circuit de retour du fluide calopor- W130 Câble réseau pour NIBE Uplink teur Ø22 mm Branchement, eau froide Ø22 mm Divers Branchement, eau chaude Ø22 mm Divers Raccordement, circulation de l'eau chaude Plaque signalétique...

  • Page 16: Raccordements Hydrauliques

    (100 % de la mandée (DN) mandée VVM 225 associé à une pompe à chaleur air/eau compa- vitesse de la (mm) tible (voir chapitre « Modules extérieurs ») forme une pompe (l/s) installation complète de chauffage et de production...

  • Page 17: Volumes De La Chaudière Et Des Radiateurs

    électrique immergé, une pompe de circulation ATTENTION! et un système de régulation. VVM 225 se connecte au S'assurer que l'eau de remplissage est propre. circuit de distribution. En cas d'utilisation d'un puits privé, il peut être VVM 225 est directement adapté pour le raccordement nécessaire d'ajouter un filtre à...

  • Page 18: Légende Des Symboles

    Vanne d'arrêt Manomètre Vanne de régulation Soupape de sécurité Vanne 3 voies directionnelle/dérivation Vanne 3 voies directionnelle/dérivation manuelle Module intérieur Système de rafraîchissement Système de radiateur Eau chaude sanitaire Circulation de l'eau chaude Chapitre 4 | Raccordements hydrauliques NIBE VVM 225...

  • Page 19: Dimensions Et Branchements Des Tuyaux

    à chaleur Ø *Ce raccordement n'est pas visible sur les illustrations du positionnement WM1 Bac d'évacuation des composants des produits en acier inoxydable. Situé à l'arrière du rac- cord de la vanne produit. NIBE VVM 225 Chapitre 4 | Raccordements hydrauliques...

  • Page 20: Installation Alternative

    Connexion en cours d'utilisation et sans pompe à chaleur Branchez le tuyau de raccordement sortant de la pompe VVM 225 peut être raccordé à un ballon d'eau chaude à chaleur (XL8) au tuyau entrant dans la pompe à chaleur supplémentaire.

  • Page 21: Raccordement D'un Circuit De Distribution Supplémentaire

    Raccordement d'un circuit de distribution supplémentaire Lorsque plusieurs circuits de distribution doivent être chauffés, vous pouvez utiliser le raccordement suivant. L'accessoire ECS 40/ECS 41 est nécessaire pour ce ra- ccordement. -EP21 -EP21-AA25 -EP21-BT2 -EP21-GP20 -EP21-BT3 -EP21-QN25 NIBE VVM 225 Chapitre 4 | Raccordements hydrauliques...

  • Page 22: Branchements Électriques

    LiYY ou équivalent. d'entretien. L'installation et le câblage élec- • Lors de l'acheminement du câblage dans VVM 225, triques doivent être réalisés conformément des serre-câbles (UB1 et UB2 indiqués sur l'image) aux règles en vigueur.

  • Page 23: Disjoncteur Électrique

    à l'aide d'un tournevis. REMARQUE! Le cache de la carte d'entrée peut être ouvert sans outil. Insérez le tournevis (A) et décalez doucement le lo- quet vers le bas (B). Inclinez le cache et retirez-le. NIBE VVM 225 Chapitre 5 | Branchements électriques...

  • Page 24: Dépose Du Cache De La Platine De Base

    Insérez le tournevis (A) et décalez doucement le lo- quet vers le bas (B). Inclinez le cache et retirez-le. VERROUILLAGE DES CÂBLES Utilisez un outil adapté pour libérer/verrouiller les câbles dans les répartiteurs du module intérieur. Chapitre 5 | Branchements électriques NIBE VVM 225...

  • Page 25: Branchements

    X6:5 et X6:6 sur la carte d'entrée (AA3). Utilisez ALIMENTATION un câble à 2 conducteurs d'au moins 0,5 mm². VVM 225 doit être installé avec une option de décon- nexion sur le câble d'alimentation. La section minimale F1245 des câbles doit être dimensionnée en fonction du calibre VVM 225...

  • Page 26: Branchement D'une Tension De Service Externe Pour Le Système De Régulation

    Placez les TOR sur les boîtier de connexion. Si vous souhaitez brancher une tension de service ex- terne pour le système de régulation au VVM 225 sur le circuit imprimé du thermoplongeur (AA1), le connecteur plat AA1:X2 doit être placé sur AA1:X9 (cf. schéma).

  • Page 27: Sonde D'ambiance

    COMMUNICATION Sonde d'ambiance VVM 225 est fourni avec une sonde d'ambiance (BT50). Si VVM 225 doit être raccordé à la pompe à chaleur, le La sonde d'ambiance assure plusieurs fonctions : branchement est effectué aux borniers X4:13, X4:14 et X4:15 sur la carte d'entrée (AA3).

  • Page 28: Réglages

    étapes correspondantes sont ajoutées. Si l'intensité dépasse le calibre de fusible défini, l'alimentation du module intérieur ne peut pas avoir lieu. Voir le chapitre TOR, page 31. Chapitre 5 | Branchements électriques NIBE VVM 225...

  • Page 29: Mode Secours

    L'image présente le commutateur DIP (AA1-SF1) avec son réglage d'usine pour 1x230 (6 kW). NIBE VVM 225 Chapitre 5 | Branchements électriques...
  • Page 30 à l'aide d'un thermostat (FQ10-BT30). Elle peut être ré- glée sur 35 (valeur prédéfinie pour un plancher chauffant, För markvärme! par exemple) ou 45 °C (pour les radiateurs, par exemple). För frånluftsvärme! Chapitre 5 | Branchements électriques NIBE VVM 225...

  • Page 31: Raccordements Optionnels

    (AUX) étages de puissances seront désactivés. VVM 225 est doté d'un logiciel de contrôle des entrées Un capteur de courant doit être installé sur chaque co- et des sorties AUX sur la platine d'entrée (AA3), pour la nducteur de phase entrant dans la boîte de dérivation...

  • Page 32: Entrées Sélectionnables

    Sonde de température La sonde de température peut être raccordée à la « SG Ready » est une forme de contrôle tarifaire intel- VVM 225. Utilisez un câble à 2 conducteurs d'au moins ligente qui permet à votre fournisseur d'électricité 0,5 mm².
  • Page 33 Un contact de fonction externe peut être connecté à la • indication du mode Vacances VVM 225 pour bloquer diverses fonctions. Le commuta- teur doit être sans potentiel et un commutateur fermé Commande entraîne un verrouillage.
  • Page 34 (BT64) pour le rafraîchissement et la valeur de consigne du rafraîchis- sement. Si l'accessoire de rafraîchissement 4 tubes est activé, la fonction est désactivée. Le rafraîchissement est alors produit depuis l'accessoire. Chapitre 5 | Branchements électriques NIBE VVM 225...

  • Page 35: Accessoires De Raccordement

    VVM 225. La première carte accessoire doit être branchée directe- Le branchement pour la communication avec les acces- ment au bornier du module intérieur AA3-X4. Les cartes soires les plus courants est présenté.
  • Page 36 12 sur la carte d'entrée AA3. Utilisez un câble de type LiYY, EKKX ou équivalent. Reportez-vous au manuel de l'accessoire pour plus d'informations. AA3-X4 AA3-X4 Module intérieur Accessoires AA9-X1 12V A B GND Chapitre 5 | Branchements électriques NIBE VVM 225...

  • Page 37: Mise En Service Et Réglage

    QM22) et les autres circuits de distribution via les vannes de purge correspondantes. Vérifiez que la vanne de vidange entre VVM 225 et Continuer à remplir et à purger jusqu'à ce que tout le module extérieur est totalement fermée et que l'air ait été...

  • Page 38: Démarrage Et Inspection

    Suivez les instructions du guide de démarrage à Option / Réglage l'écran. Si le guide de démarrage ne s'exécute pas lors de la mise sous tension de la VVM 225, démar- Page rez-le manuellement à partir du menu 5.7. Vous pouvez voir ici à quel niveau du guide de démar- rage vous êtes parvenu.

  • Page 39: Réglage Ultérieur, Purge

    être réutilisé avec la pompe à chaleur. VITESSE DE POMPE La pompe de circulation (GP1) de VVM 225 est contrôlée par fréquence et se règle automatiquement à l'aide des commandes en se basant sur la demande de chauffage.

  • Page 40: Réglage De La Courbe De Chauffage/Rafraîchissement

    Confirmez le nouveau ssement à une température extérieure donnée. réglage en appuyant sur le bouton OK. Chapitre 6 | Mise en service et réglage NIBE VVM 225...

  • Page 41: Pour Sélectionner Une Autre Loi D'eau (Pente)

    2 TUBES tation élevée. La courbe 0 signifie que courbe per- VVM 225 comporte une fonction intégrée pour le fonc- sonnalisée (menu 1.9.7) est utilisé. tionnement d'un système de rafraîchissement à 2 tubes Appuyez sur le bouton OK pour quitter le réglage.

  • Page 42: Réglage De Circulation De L'eau Chaude

    Pendant les périodes température de démarrage définie, et que vous n'avez définies, la pompe de bouclage d'eau chaude fonctionne plus besoin d'eau chaude ou de chauffage, VVM 225 conformément aux réglages ci-dessus. commence à chauffer la piscine.
  • Page 43 (température de départ/d'arrêt) augmente de 2 °C. REMARQUE! Cette fonction doit être connectée à deux en- trées AUX et activée dans le menu 5.4. NIBE VVM 225 Chapitre 6 | Mise en service et réglage...

  • Page 44: Commande - Présentation

    BOUTON RETOUR Le bouton Retour vous permet de : • revenir au menu précédent ; • modifier un réglage qui n'a pas été confirmé. Chapitre 7 | Commande - Présentation NIBE VVM 225...

  • Page 45: Système De Menus

    Reportez-vous aux informations disponibles est actif dans 4.7 dans le menu d'aide ou le manuel d'utilisateur. Ce symbole indique si la VVM 225 commu- MENU 3 - INFOS nique avec NIBE Uplink. Affichage de la température et d'autres informations de Ce symbole indique le réglage du ventilateur...

  • Page 46: Sélection D'un Menu

    à la valeur d'origine, appuyez sur le dans le guide de démarrage. bouton Retour. Si le guide de démarrage est conservé sur cette pge, il se ferme autom. dans 60 min Chapitre 7 | Commande - Présentation NIBE VVM 225...
  • Page 47 Pour accéder à l'aide : sélectionnez le symbole Aide à l'aide du bouton de commande. Appuyez sur le bouton OK. Le menu Aide comprend plusieurs fenêtres que vous pouvez parcourir avec le bouton de commande. NIBE VVM 225 Chapitre 7 | Commande - Présentation...

  • Page 48: Commande - Menus

    1.9.6 - temps retour ventil. 1.9.7 - courbe personnalisée 1.9.7.1 - chauffage 1.9.7.2 - rafraîch. * 1.9.8 - décalage de points 1.9.9 – Refroidissement noc- turne 1.9.11 - +Adjust * Accessoires nécessaires. Chapitre 8 | Commande - Menus NIBE VVM 225...

  • Page 49: Menu 2 - Eau Chaude

    Menu 3 - INFOS 3 - INFOS 3.1 - infos d'entretien 3.2 - infos compresseur 3.3 - infos chaleur suppl. 3.4 - journal des alarmes 3.5 - journal temp. int * Accessoires nécessaires. NIBE VVM 225 Chapitre 8 | Commande - Menus...

  • Page 50: Menu 4 - Mon Système

    Menu 4 - MON SYSTÈME 4 - MON SYSTÈME 4.1 - fonctions supplém. 4.1.1 - piscine * 4.1.3 - internet 4.1.3.1 - NIBE Uplink 4.1.3.8 - réglages tcp/ip 4.1.3.9 - réglages proxy Menu 4.1.4 - sms * Menu 4.1.5 - SG Ready 4.1.6 - smart price adaption™...

  • Page 51: Menu 5 - Entretien

    5.11.1.2 - pompe de charge (GP12) 5.12 - pays * Accessoire nécessaire. Allez dans le menu principal, actionnez et maintenez enfoncé le bouton Retour pendant 7 secondes pour ac- céder au menu Maintenance. NIBE VVM 225 Chapitre 8 | Commande - Menus...

  • Page 52: Menu 5.1 - Réglages De Fonctionnement

    être supérieure à celle du circuit de distribution 1. ATTENTION! Les planchers chauffants sont en principe mp. max. circuit écoul. réglés entre 35 et 45 °C. Vérifiez la température maximale de votre pla- ncher chauffant avec votre fournisseur. Chapitre 8 | Commande - Menus NIBE VVM 225...
  • Page 53 à s'arrêter. Définissez ici la puissance maximale du chauffage élec- MENU 5.1.4 - ACTIONS ALARMES trique supplémentaire interne de VVM 225 ainsi que la Définissez ici si vous souhaitez que le module de com- taille du fusible de l'installation.

  • Page 54: Menu 5.1.23 - Courbe Compresseur

    Si une pompe à chaleur est raccordée au module inté- REMARQUE! rieur, activez-la ici. Ce menu est destiné à tester VVM 225 d'après MENU 5.2.4 - ACCESSOIRES les différentes normes. L'utilisation de ce menu pour des motifs autres Définissez ici quels sont les accessoires installés.
  • Page 55 à chaleur. La vanne directionnelle est régulée tant qu'il y a de la chaleur, sinon elle est fermée. ASTUCE Référez-vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction. NIBE VVM 225 Chapitre 8 | Commande - Menus...

  • Page 56: Menu 5.3.7 - Supplément Externe

    Le chauffage supplémentaire com- vanne mélangeuse qui doit être pilotée par VVM 225 mandé par incrémentations peut être, par exemple, une est installée. Lorsque cette option est activée, il est chaudière électrique externe.

  • Page 57: Menu 5.3.12 - Module D'air Extrait/Insufflé

    Réglage d'usine : arrêt prév. de la condensation, syst. Plage de réglage : marche/arrêt Réglage d'usine : arrêt Limite HR dans la pièce, syst. Plage de réglage : marche/arrêt Réglage d'usine : arrêt NIBE VVM 225 Chapitre 8 | Commande - Menus...
  • Page 58 À cette étape, vous définissez la pompe à utiliser sur le système. MENU 5.3.19 - RAFR. ACT. 4 TUBES À cette étape, vous définissez la pompe à utiliser sur le système. Chapitre 8 | Commande - Menus NIBE VVM 225...
  • Page 59 MENU 5.3.21 - DÉBITMÈTRE/COMPT. ÉLEC. impuls. par kWh : dans ce menu, vous pouvez définir le nombre d'impulsions par kWh qui doivent être envoyées à VVM 225. Sonde de départ MENU 5.4 - ENTRÉES/SORTIES CIRCUIT mode réglage Plage de réglage : EMK150 / EMK300/310 / EMK500 Vous pouvez sélectionner ici l'entrée/la sortie sur la...
  • Page 60 Il est possible d'enregistrer une connexion de séchage du sol indiquant quand la fondation en béton a atteint la température appropriée. Voir la section « Connexion de séchage du sol » à la page 65. Chapitre 8 | Commande - Menus NIBE VVM 225...
  • Page 61 5.12 - PAYS au mode de fonctionnement actuel de VVM 225. Sélectionnez ici le pays d'installation du produit. Ceci intermittent: la pompe de chauffage démarre et s'arrête permet d'accéder aux paramètres spécifiques au pays.

  • Page 62: Entretien

    Pour vidanger le circuit de distribution, desserrez le rac- Lors du remplacement de composants de cordement (XL8). VVM 225, seules des pièces de rechange pro- Ouvrez la vanne de purge du circuit de distribution venant de NIBE peuvent être utilisées.

  • Page 63: Valeurs Des Sondes De Température

    8,045 2,083 6,514 1,916 5,306 1,752 4,348 1,587 3,583 1,426 2,968 1,278 2,467 1,136 2,068 1,007 1,739 0,891 QM11 QM20 QM22 1,469 0,785 1,246 0,691 1,061 0,607 0,908 0,533 0,779 0,469 0,672 0,414 NIBE VVM 225 Chapitre 9 | Entretien...

  • Page 64: Sortie Usb

    « oui » pour continuer ou « non » pour annu- ler. En répondant « oui » à la question précédente, la mise à jour commencera et vous pourrez suivre sa progres- sion à l'écran. Une fois la mise à jour terminée, VVM 225 redémarrera. MON SYSTÈME INFOS ASTUCE Une mise à...

  • Page 65: Menu 7.2 - Connexion

    Il vous est ici possible de gérer (enregistrer sous ou ré- cupérer) tous les paramètres de menu (menus utilisateur et d'entretien) effectués dans VVM 225 avec une mé- moire USB. Plage de réglage : 1 s – 60 min Via «...

  • Page 66: Problèmes D'inconfort

    10 Problèmes d'inconfort Dans la plupart des cas, VVM 225 détecte un dysfonc- Si une lumière rouge persiste et si un menu « Alarme » tionnement (un dysfonctionnement peut entraîner des s'affiche à l'écran, cela signifie que le problème à l'ori- perturbations du niveau de confort) et l'indique par le gine de l'alarme n'a pas été...

  • Page 67: Température De L'eau Chaude Insuffisante Ou Manque D'eau Chaude

    • Il n'y a pas de demande en chauffage. • Le mode « Vacances » peut être activé à partir du – VVM 225 n'est ni en demande de chauffage ni en menu 4.7. demande de production d'eau chaude sanitaire.

  • Page 68: Appoint Électrique Supplémentaire Uniquement

    Accédez au menu 4.2 mode de fonct.. Sélectionnez « chal. sup. uniq. » à l'aide du bouton de commande puis appuyez sur le bouton OK. Retournez aux menus principaux en appuyant sur le bouton Retour. Chapitre 10 | Problèmes d'inconfort NIBE VVM 225...

  • Page 69: Accessoires

    électriques et les pompes. Une carte d'accessoires est également requise si par exemple Réf. 067 309 une pompe de circulation externe est raccordée à la VVM 225 au moment de l'activation de l'alarme. ARMOIRE SUPÉRIEURE TOC 30 Réf.

  • Page 70: Module De Communication Modbus

    RAFRAÎCHISSEMENT ACTIF. ACS 310* KIT DE MESURE DE L'ÉLECTRICITÉ SOLAIRE PRODUITE EME 10 ACS 310 est un accessoire qui permet à VVM 225 de contrôler la production de rafraîchissement. EME 10 est utilisé pour optimiser l'utilisation de l'électricité photovoltaïque produite. EME 10 mesure le courant correspo- Réf.

  • Page 71: Données Techniques

    12 Données techniques Dimensions et données d'implantation Émail Acier inoxydable VVM 225 NIBE VVM 225 Chapitre 12 | Données techniques...

  • Page 72: Caractéristiques Techniques

    3x400 V F2040-6 / F2040-8 Pompes à chaleur air/eau NIBE compatibles F2120-8 / F2120-8 (1x230V) NIBE SPLIT HBS 05 (HBS 05-6 / AMS 10-6) (HBS 05-12 / AMS 10-8) Données électriques Puissance de l'appoint Tension nominale 400 V 3N~50 Hz...
  • Page 73 3x230 V F2040-6 / F2040-8 Pompes à chaleur air/eau NIBE compatibles F2120-8 / F2120-8 (1x230V) NIBE SPLIT HBS 05 (HBS 05-6 / AMS 10-6) (HBS 05-12 / AMS 10-8) Données électriques Puissance de l'appoint Tension nominale 230 V 3N~50 Hz...
  • Page 74 1X230 V 1x230 V F2040-6 / F2040-8 Pompes à chaleur air/eau NIBE compatibles F2120-8 / F2120-8 (1x230V) NIBE SPLIT HBS 05 (HBS 05-6 / AMS 10-6) (HBS 05-12 / AMS 10-8) Données électriques Puissance de l'appoint Tension nominale 230 V~50 Hz...

  • Page 75: Schéma Du Circuit Électrique

    Schéma du circuit électrique 3X400V NIBE VVM 225 Chapitre 12 | Données techniques...
  • Page 76 3X400V Chapitre 12 | Données techniques NIBE VVM 225...
  • Page 77 3X400V NIBE VVM 225 Chapitre 12 | Données techniques...
  • Page 78 3X400V Chapitre 12 | Données techniques NIBE VVM 225...
  • Page 79 3X400V NIBE VVM 225 Chapitre 12 | Données techniques...
  • Page 80 3X230V Chapitre 12 | Données techniques NIBE VVM 225...
  • Page 81 3X230V NIBE VVM 225 Chapitre 12 | Données techniques...
  • Page 82 3X230V Chapitre 12 | Données techniques NIBE VVM 225...
  • Page 83 3X230V NIBE VVM 225 Chapitre 12 | Données techniques...
  • Page 84 3X230V Chapitre 12 | Données techniques NIBE VVM 225...
  • Page 85 1X230V NIBE VVM 225 Chapitre 12 | Données techniques...
  • Page 86 1X230V Chapitre 12 | Données techniques NIBE VVM 225...
  • Page 87 1X230V NIBE VVM 225 Chapitre 12 | Données techniques...
  • Page 88 1X230V Chapitre 12 | Données techniques NIBE VVM 225...
  • Page 89 1X230V NIBE VVM 225 Chapitre 12 | Données techniques...
  • Page 90 Chapitre 12 | Données techniques NIBE VVM 225...

  • Page 91: Index

    Disjoncteur électrique, 23 Données techniques, 71–72 Généralités, 22 Dimensions et données d'implantation, 71 Limiteur de température, 23 Données techniques, 72 NIBE Uplink, 31 Schéma du circuit électrique, 75 Options de branchement externe (AUX), 31 Raccordements optionnels, 31 NIBE VVM 225 Index...
  • Page 92 Vérification de l'installation, 6 Informations relatives à la sécurité, 4 Perturbations du confort Marquage, 4 Chaleur supplémentaire uniquement, 68 Symboles sur le VVM 225, 4 Piscine, 42 Installation alternative, 20 Pompe de circulation supplémentaire, 33 Chauffe-eau avec thermoplongeur, 20 Pompes à chaleur air/eau compatibles, 7 Préparations, 37...
  • Page 93 Sonde extérieure, 26 Sortie USB, 64 Supplément électrique - sortie maximale Étapes d'alimentation du thermoplongeur, 28 Symboles, 4 Symboles sur le VVM 225, 4 Système de menus, 45 Fonctionnement, 45 Menu Aide, 38, 47 Navigation entre les fenêtres, 46 Réglage d'une valeur, 46 Sélection d'options, 46...

  • Page 95: Contact
