Notice technique et pour mise en service
5. Vue d'ensemble des éléments de réglage (réglage de base)
3
12
4
5
Les positions du potentiomètre et des commutateurs montrées correspondent à l'état de livraison

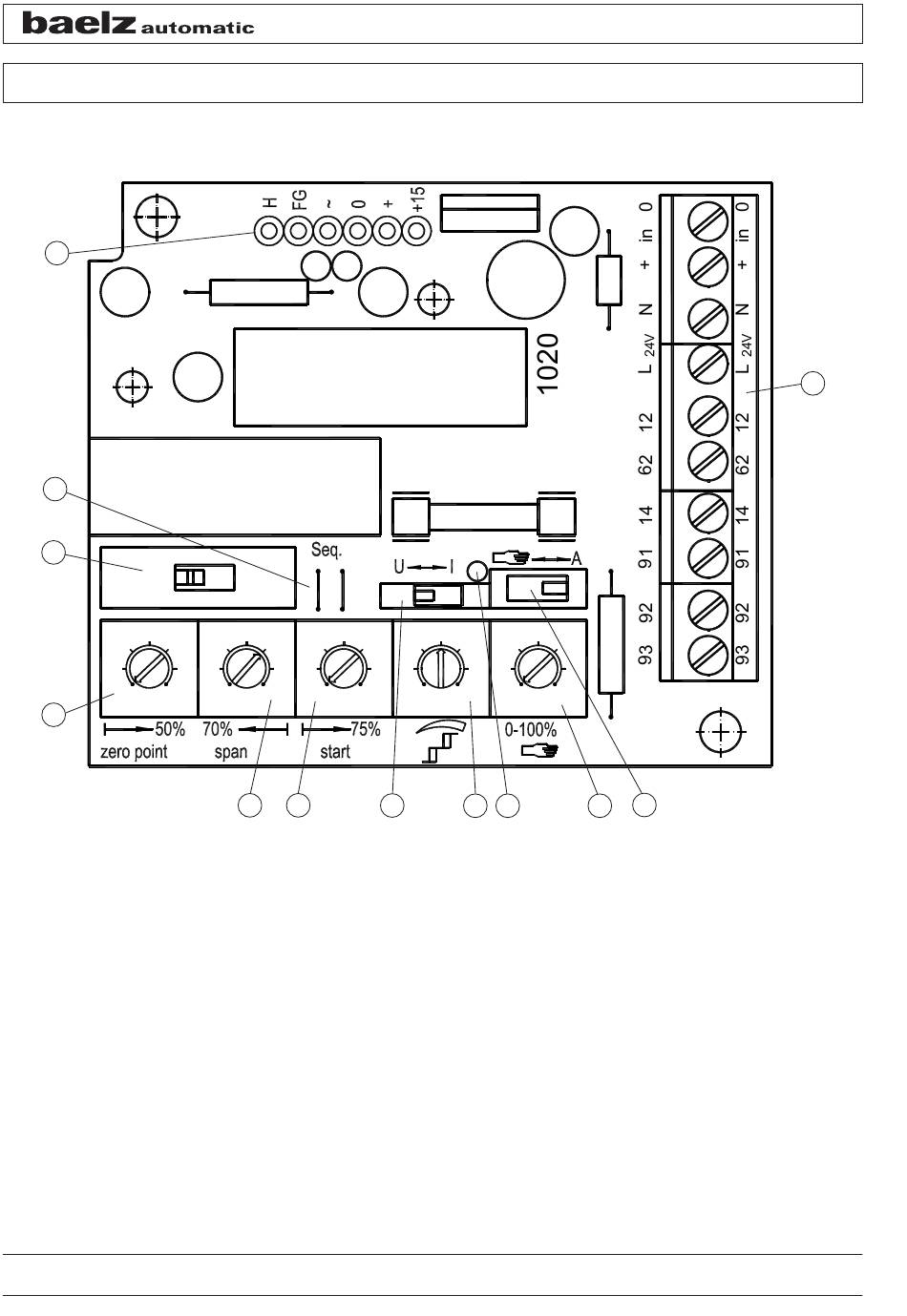

Fig. 20 Eléments de réglage
1
LED (alimentation ok)
2
Borniers
3
Socle à fiches (raccordement el.) pour platines supplémentaires
(antigel, recopie de la position, commande manuelle)
4
Commutateur pour inversion du sens de fonctionnement (voir 6.3)
5
Réglage du point zéro (0...50%) - indépendamment du signal d'entrée
6
Réglage du point final (70...100%)
7
Réglage du point d'intervention (servomoteur) (0...75%),
par ex. nécessaire pour changer le signal d'entrée de 0...20 mA à 4...20 mA
8
Hystérésis entre relais "FERMÉ" (retombée) et relais "OUVERT" (actionnement) réglable de 0,6
%...2,7% (par rapport au potentiomètre 5 kΩ (0 - 100%))
9
Potentiomètre pour commande manuelle du signal de commande - le signal d'entrée externe est
coupé (uniquement lorsque le commutateur 10 est sur position "MANU")
10 Commutateur à coulisse "MANU-AUTO"
11 Commutateur à coulisse pour sélectionner le signal d'entrée U ou I
12 Ponts pour fonctionnement séquentiel (voir 6.1)
Sous réserve de modifications techniques
W. Bälz & Sohn GmbH & Co.
Telephone +49 (0)7131 15 00 0
Accessoires
2
1
6
7
11
Koepffstrasse 5
Telefax +49 (0)7131 15 00 21
8
1
10
9
Respecter le droit de reproduction réservé DIN 34
74076 Heilbronn
www.baelz.de
Page 8/12
NPM 1020
2
00003812.wmf
Germany
